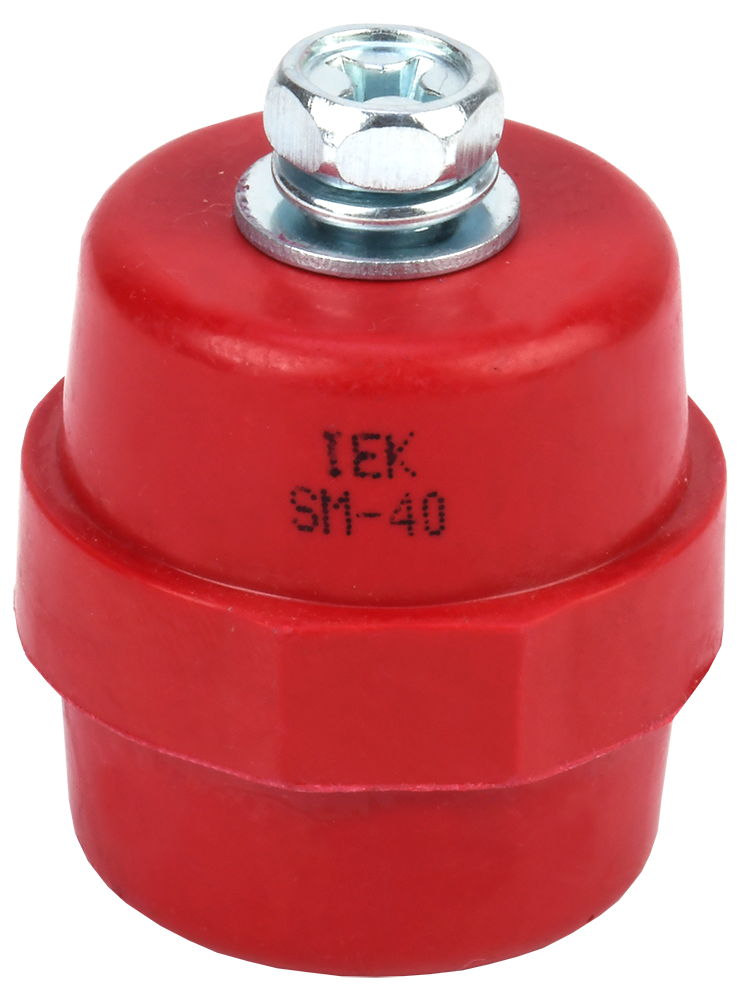

Изолятор SM40 (М8) силовой IEK
IEK · артикул YIS11-40-12
Изображение может отличаться от конкретного исполнения.
IEK
Изолятор SM40 (М8) силовой с болтом IEK
ИсточникКаталог IEK
КлассификацияEC001166
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветКрасный
Высота40
Номин раб напряжение1000
Длина резьбы12
Вид или марка материалаПолиамид усиленный стекловолокном
Количество полюсов1
МатериалПолимерный материал
Температура эксплуатации-40...60
Описание и назначение
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...60 |
|---|
Электрические и световые параметры 3
| Номин раб напряжениеEF000228 | 1000 |
|---|---|
| Количество полюсовEF001391 | 1 |
| Макс. номин. токEF007926 | 475 |
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Вид или марка материалаEF001257 | Полиамид усиленный стекловолокном |
| МатериалEF002169 | Полимерный материал |
Механические характеристики 2
| Механ разрушающая сила на изгибданные поставщика | 10 кН |
|---|---|
| Механ разрушающий крутящий моментданные поставщика | 0.6 кНм |
Классификация и назначение 1
| Тип конструкцииEF006811 | Изолятор SM |
|---|
Прочие характеристики 4
| Расстояние между шинамиEF002638 | 50...125 |
|---|---|
| Выдерж напряж грозового импульсаданные поставщика | 12 кВ |
| Кол-во болтов на изоляторданные поставщика | 2 шт |
| Пакет шин 5(3), 10(2)данные поставщика | Нет |
Размеры и упаковка
Изделие
| ВысотаEF000040 | 40 |
|---|---|
| Длина резьбыEF000368 | 12 |
| Толщина шинEF002640 | - |
| Метрический размер резьбы - МEF003563 | 8 |
| Наибольший наружн диаметрданные поставщика | 41 мм |
| Наименьший наружн диаметрданные поставщика | 34 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.05 × 0.041 × 0.041 см | 0.107 | 0.000139 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.205 × 0.084 × 0.05 м | 1.112 | 0.00136 | |
| TRANSPORTING ГОФРОКОРОБ | 300 шт | 0.43 × 0.43 × 0.22 м | 32 | 0.041624 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.05 × 0.041 × 0.041 см
- Вес, кг
- 0.107
- Объём, м³
- 0.000139
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.205 × 0.084 × 0.05 м
- Вес, кг
- 1.112
- Объём, м³
- 0.00136
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 300 шт
- Габариты
- 0.43 × 0.43 × 0.22 м
- Вес, кг
- 32
- Объём, м³
- 0.041624
- EAN / GTIN
