Сертификат или декларация
Отказное
PDF · 457,2 КБ
Изображение может отличаться от конкретного исполнения.
REXANT

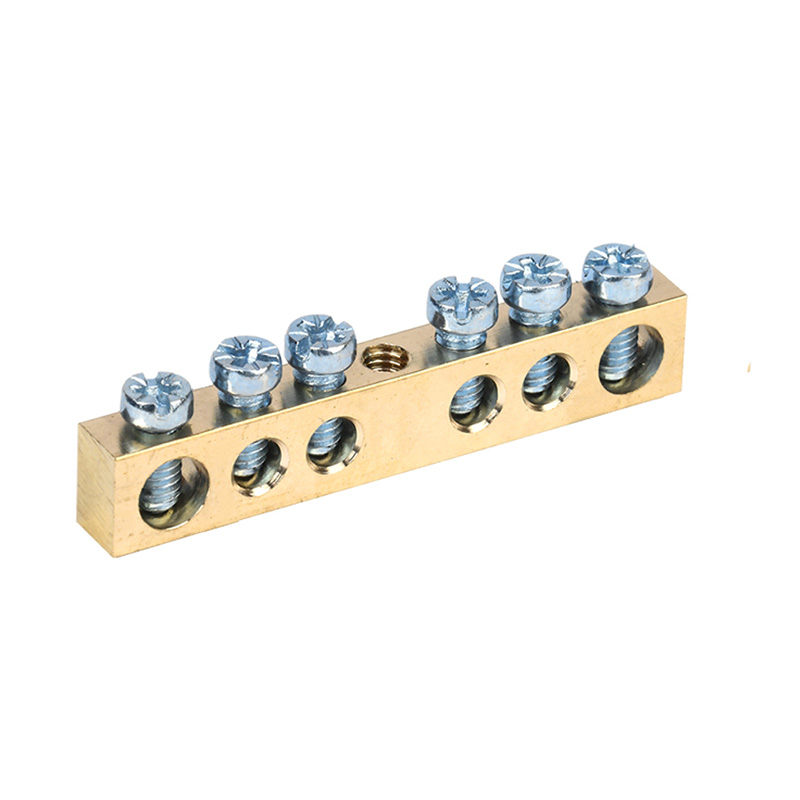

Шина PEN «земля-ноль» 6х9мм 6/1 (6 групп/крепеж по центру) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток100 А
Сечение подключаемого проводника10–10 мм кв.
Тип монтажаDIN-рейка
МатериалЛатунь
Номин. ток100
Модель/исполнение6х9 мм
Кол-во соединений6
Количество групп6
Описание и назначение
Шина земля-ноль PEN без изолятора предназначена для электрического и механического соединения нулевых, защитных и фазных проводников. Применяется для установки на токоведущую шину в промышленных щитах или на специальный суппорт в модульных шкафах. Крепление осуществляется по центру.
Шина выполнена из высококачественной латуни с содержание меди не ниже 58%, что гарантирует надежное электрическое соединение и высокую стойкость к коррозии.
Винты на шине имеют скругленную контактную часть, которая предотвращает срез проводника при затяжке.
Среднее значение относительной влажности при эксплуатации не должно превышать более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–50 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 100 |
|---|---|
| Номин токEF000227 | 100 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| Модель/исполнениеEF000010 | 6х9 мм |
|---|---|
| МатериалEF002169 | Латунь |
| Цвет изолятораданные поставщика | Нет (без) |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Изолированный монтажEF001588 | Нет |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
Классификация и назначение 3
| Вид изолятораданные поставщика | Нет (без) |
|---|---|
| Применениеданные поставщика | Электрическое и механическое соединение проводнико |
| Серияданные поставщика | PEN |
Прочие характеристики 3
| Кол-во соединенийEF000126 | 6 |
|---|---|
| Количество группEF001222 | 6 |
| ИзоляторEF004200 | Нет |
Размеры и упаковка
Изделие
| Сечение подключаемого проводникаEF008200 | 10–10 мм кв. |
|---|---|
| Максимальное поперечное сечение проводникаданные поставщика | 10 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 4.7 × 3.5 × 1.7 | 0.016 | — | |
| Базовая единица шт | 10 шт | 51 × 13 × 6 | 0.019 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 5.8 × 5.3 × 1.8 | 0.19 | — | |
| Групповая упаковка спец упаковка кор (1 000 шт) | 1000 шт | 31.2 × 26.4 × 10.5 см | 18.984 | 0.009 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 4.7 × 3.5 × 1.7
- Вес, кг
- 0.016
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 51 × 13 × 6
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 5.8 × 5.3 × 1.8
- Вес, кг
- 0.19
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 31.2 × 26.4 × 10.5 см
- Вес, кг
- 18.984
- Объём, м³
- 0.009
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ТР ТС 004
PDF · 3,6 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
