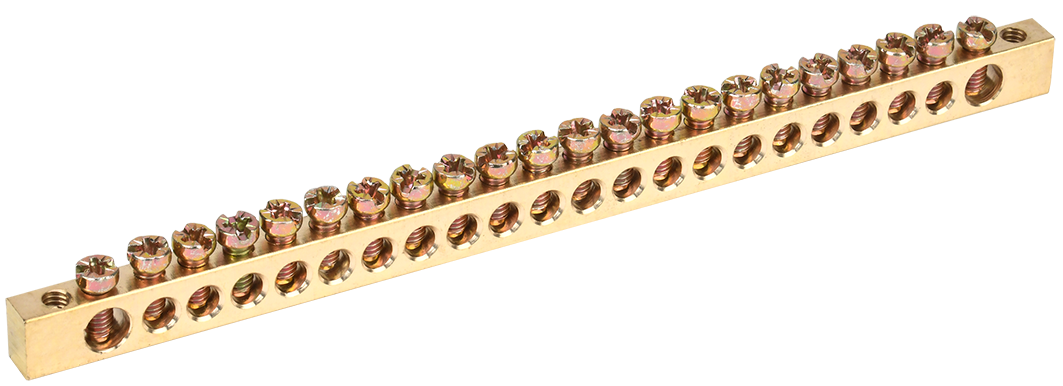

Шина PEN "земля-ноль" 6х9мм 22/2 (22групп/крепеж по краям) IEK

Изображение может отличаться от конкретного исполнения.

IEK

Шина PEN "земля-ноль" 6х9мм 22/2 (22групп/крепеж по краям) IEK

Артикул: YNN11-22-100 ETIM-класс: EC000329 EAN: 4606056206722 EAN: 4606056206739 Обновлено: 09.07.2026
ИсточникКаталог IEK
КлассификацияEC000329
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип монтажаНепосредственная установка
Ширина150
Высота9
Толщина6
Кол-во соединений22
Номин ток100
Длина150
Изолированный монтажНет

Описание и назначение

Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Выполнены из латуни.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Температура эксплуатацииEF002386 -40...50

Электрические и световые параметры 1

Номин токEF000227 100

Материалы и конструкция 1

МатериалEF002169 Латунь

Монтаж и подключение 4

Тип монтажаEF000003 Непосредственная установка
Изолированный монтажEF001588 Нет
Подходит для 19-дюймового монтажаEF003555 Нет
Кол-во мест подключенияданные поставщика 22

Прочие характеристики 1

Кол-во соединенийEF000126 22

Размеры и упаковка

Изделие

ШиринаEF000008 150
ВысотаEF000040 9
ТолщинаEF000125 6
ДлинаEF001438 150

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.15 × 0.009 × 0.006 см 0.063 0.000017 4606056206715
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 10 шт 0.15 × 0.06 × 0.015 см 0.632 0.000135 4606056206722
TRANSPORTING ГОФРОКОРОБ 360 шт 0.275 × 0.17 × 0.13 м 22.75 0.006078 4606056206739

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.15 × 0.009 × 0.006 см
    Вес, кг
    0.063
    Объём, м³
    0.000017
    EAN / GTIN
    4606056206715

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    10 шт
    Габариты
    0.15 × 0.06 × 0.015 см
    Вес, кг
    0.632
    Объём, м³
    0.000135
    EAN / GTIN
    4606056206722

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    360 шт
    Габариты
    0.275 × 0.17 × 0.13 м
    Вес, кг
    22.75
    Объём, м³
    0.006078
    EAN / GTIN
    4606056206739
