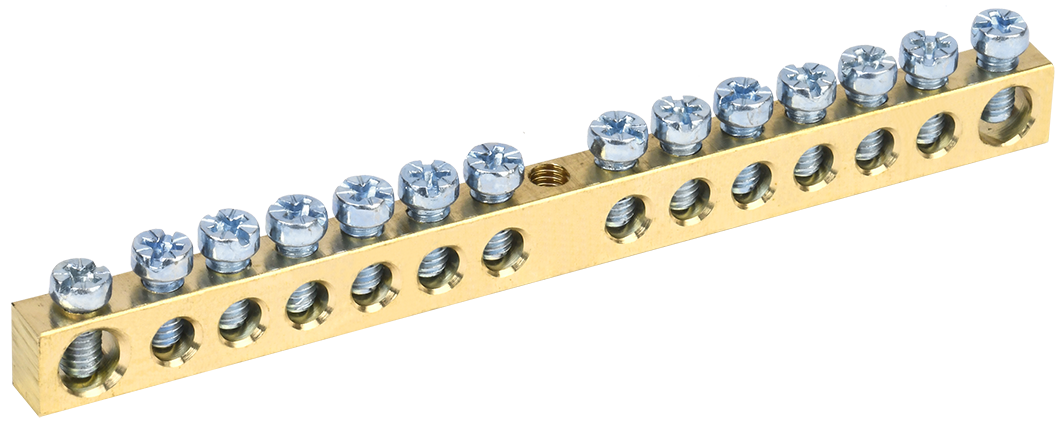

Шина PEN "земля-ноль" 6х9мм 14/1 с никелевым покрытием (14групп/крепеж по центру) IEK
IEK · артикул YNN10-14-100-N
Изображение может отличаться от конкретного исполнения.
IEK
Шина PEN "земля-ноль" 6х9мм 14/1 (14групп/крепеж по центру) IEK
ИсточникКаталог IEK
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаНепосредственная установка
Ширина103
Высота9
Толщина6
Кол-во соединений14
Номин ток100
Длина103
Изолированный монтажНет
Описание и назначение
Применяются в щитовом оборудовании для подсоединения нулевых рабочих (N) и нулевых защитных проводов (РЕ). Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35 мм монтажную DIN-рейку и через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Выполнены из латуни.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 1
| Номин токEF000227 | 100 |
|---|
Материалы и конструкция 1
| МатериалEF002169 | Латунь |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | Непосредственная установка |
|---|---|
| Изолированный монтажEF001588 | Нет |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
| Кол-во мест подключенияданные поставщика | 14 |
Прочие характеристики 1
| Кол-во соединенийEF000126 | 14 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 103 |
|---|---|
| ВысотаEF000040 | 9 |
| ТолщинаEF000125 | 6 |
| ДлинаEF001438 | 103 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.103 × 0.009 × 0.006 см | 0.047 | 0.000011 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.103 × 0.06 × 0.015 см | 0.471 | 0.000093 | |
| TRANSPORTING ГОФРОКОРОБ | 560 шт | 0.09 × 0.28 × 0.25 м | 26.4 | 0.0063 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.103 × 0.009 × 0.006 см
- Вес, кг
- 0.047
- Объём, м³
- 0.000011
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.103 × 0.06 × 0.015 см
- Вес, кг
- 0.471
- Объём, м³
- 0.000093
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 560 шт
- Габариты
- 0.09 × 0.28 × 0.25 м
- Вес, кг
- 26.4
- Объём, м³
- 0.0063
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 7; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 3
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Шина PEN "земля-ноль" 6х9мм 16/1 (16групп/крепеж по центру) IEK
IEK · артикул YNN10-16-100
Шина PEN "земля-ноль" 6х9мм 18/1 (18групп/крепеж по центру) IEK
IEK · артикул YNN10-18-100
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
