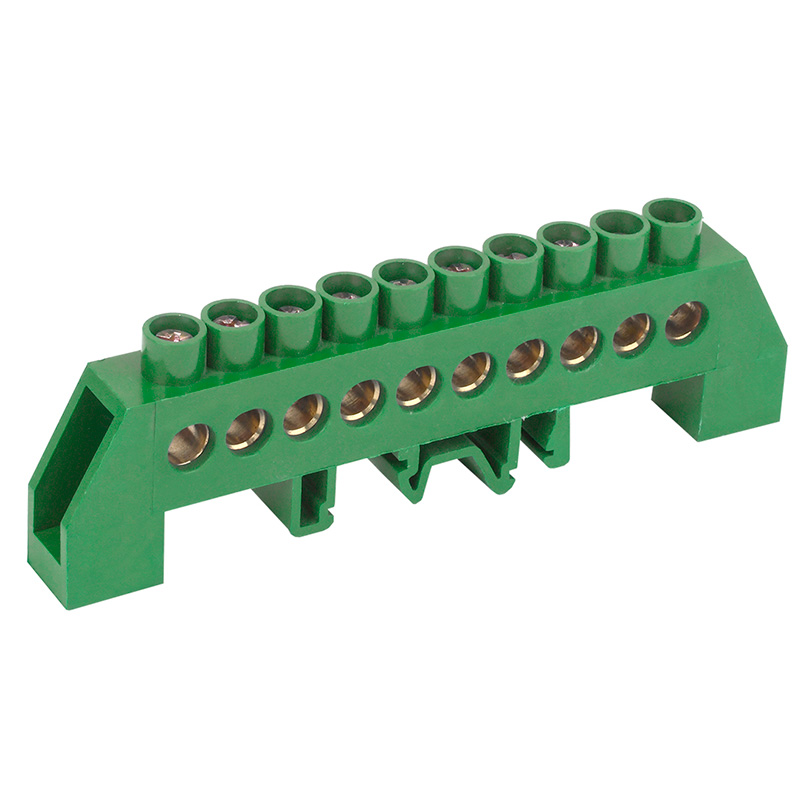

Шина PE «земля» в комбинированном зеленом изоляторе на DIN-рейку 6x9мм 10 групп REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток100 А
Сечение подключаемого проводника16–16 мм кв.
Тип монтажаDIN-рейка
МатериалЛатунь
Изолированный монтажДа
ИзоляторДа
Номин. ток100
Модель/исполнение6х9 мм
Описание и назначение
Нулевая шина REXANT предназначена для электрического и механического соединения нулевых, защитных и фазных проводников.
Материал изготовления – высококачественная латунь, что гарантирует надежное электрическое соединение и высокую стойкость к коррозии.
Шина установлена в изолятор, выполненный из самозатухающего пластика. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
Среднее значение относительной влажности при эксплуатации не должно превышать более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–50 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 100 |
|---|---|
| Номин токEF000227 | 100 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| Модель/исполнениеEF000010 | 6х9 мм |
|---|---|
| МатериалEF002169 | Латунь |
| Цвет изолятораданные поставщика | Зеленый |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Изолированный монтажEF001588 | Да |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
Классификация и назначение 3
| Вид изолятораданные поставщика | DIN-изолятор |
|---|---|
| Применениеданные поставщика | Электрическое и механическое соединение проводнико |
| Серияданные поставщика | PE |
Прочие характеристики 3
| Кол-во соединенийEF000126 | 10 |
|---|---|
| Количество группEF001222 | 10 |
| ИзоляторEF004200 | Да |
Размеры и упаковка
Изделие
| Сечение подключаемого проводникаEF008200 | 16–16 мм кв. |
|---|---|
| Максимальное поперечное сечение проводникаданные поставщика | 16 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 шт) | 1 шт | 8.4 × 0.8 × 3.2 | 0.038 | — | |
| Базовая единица шт | 20 шт | 112 × 35 × 25 | 0.039 | — | |
| Групповая упаковка кор (500 шт) | 500 шт | 37.1 × 35.8 × 19 см | 19.525 | 0.025 | |
| Групповая упаковка спец упаковка упак (20 шт) | 20 шт | 11.5 × 9.1 × 6.8 см | 0.754 | 0.001 |
-
Базовая единица упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.4 × 0.8 × 3.2
- Вес, кг
- 0.038
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 112 × 35 × 25
- Вес, кг
- 0.039
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 37.1 × 35.8 × 19 см
- Вес, кг
- 19.525
- Объём, м³
- 0.025
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 11.5 × 9.1 × 6.8 см
- Вес, кг
- 0.754
- Объём, м³
- 0.001
- EAN / GTIN
