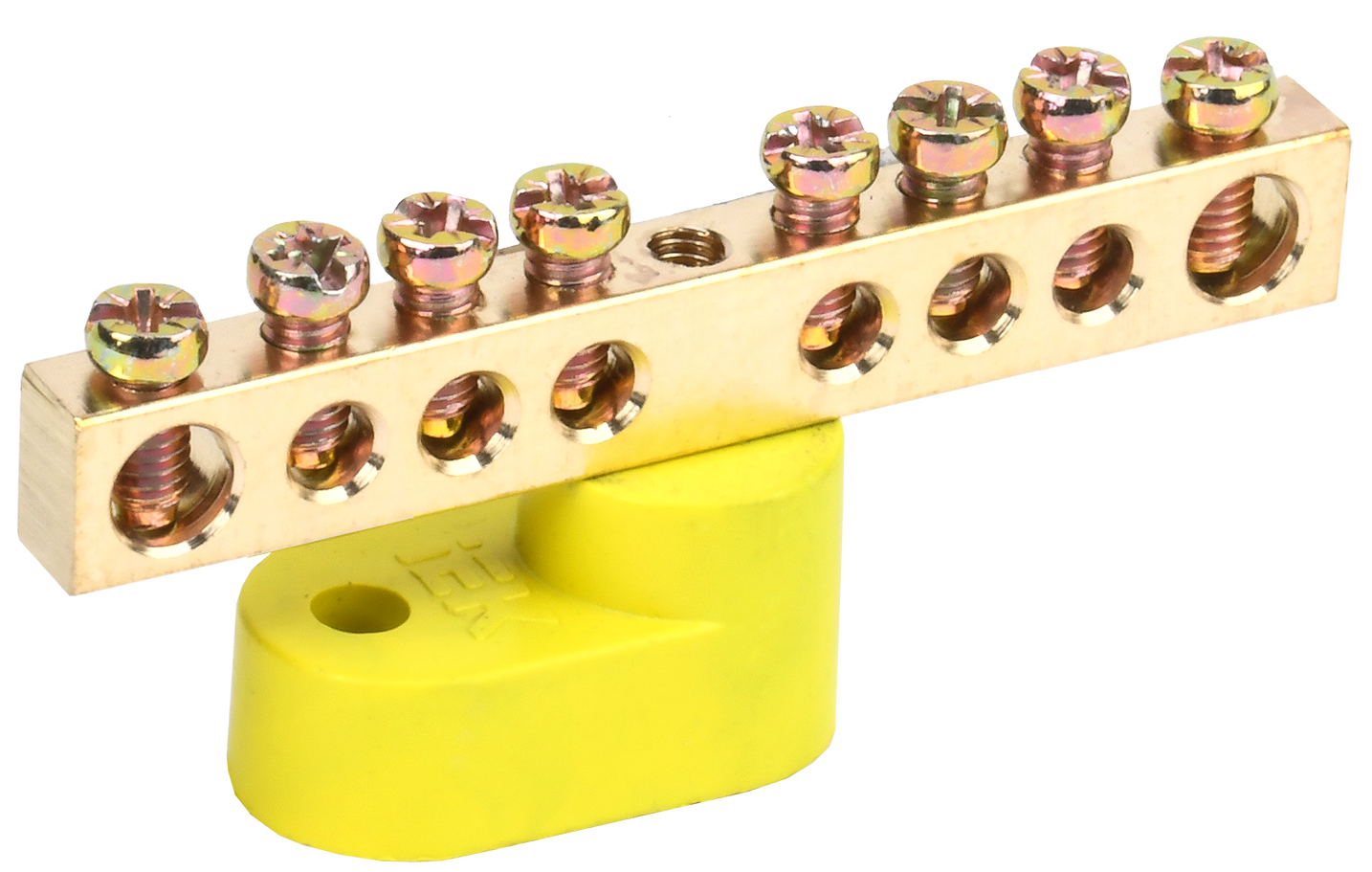

Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-8-У1-Ж IEK

Изображение может отличаться от конкретного исполнения.

IEK

Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-8-У1-Ж IEK

Артикул: YNN10-69-8C1-K05 ETIM-класс: EC000329 EAN: 4606056205671 EAN: 4606056205688 Обновлено: 03.07.2026
ИсточникКаталог IEK
КлассификацияEC000329
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Тип монтажаНепосредственная установка
Ширина64
Высота26.3
Толщина29
Кол-во соединений8
Номин ток100
Длина64
Изолированный монтажДа

Описание и назначение

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Температура эксплуатацииEF002386 -40...50

Электрические и световые параметры 1

Номин токEF000227 100

Материалы и конструкция 1

МатериалEF002169 Латунь

Монтаж и подключение 4

Тип монтажаEF000003 Непосредственная установка
Изолированный монтажEF001588 Да
Подходит для 19-дюймового монтажаEF003555 Нет
Кол-во мест подключенияданные поставщика 8

Прочие характеристики 1

Кол-во соединенийEF000126 8

Размеры и упаковка

Изделие

ШиринаEF000008 64
ВысотаEF000040 26.3
ТолщинаEF000125 29
ДлинаEF001438 64

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица БЕЗ УПАКОВКИ 1 шт 0.064 × 0.026 × 0.029 см 0.032 0.00005 4606056205664
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 10 шт 0.064 × 0.15 × 0.03 см 0.335 0.000288 4606056205671
TRANSPORTING ГОФРОКОРОБ 500 шт 0.22 × 0.45 × 0.25 м 16 0.02475 4606056205688

  • Базовая единица БЕЗ УПАКОВКИ

    В упаковке
    1 шт
    Габариты
    0.064 × 0.026 × 0.029 см
    Вес, кг
    0.032
    Объём, м³
    0.00005
    EAN / GTIN
    4606056205664

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    10 шт
    Габариты
    0.064 × 0.15 × 0.03 см
    Вес, кг
    0.335
    Объём, м³
    0.000288
    EAN / GTIN
    4606056205671

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    500 шт
    Габариты
    0.22 × 0.45 × 0.25 м
    Вес, кг
    16
    Объём, м³
    0.02475
    EAN / GTIN
    4606056205688
