Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-10-У1-Ж IEK
IEK · артикул YNN10-69-10C1-K05
Изображение может отличаться от конкретного исполнения.
IEK

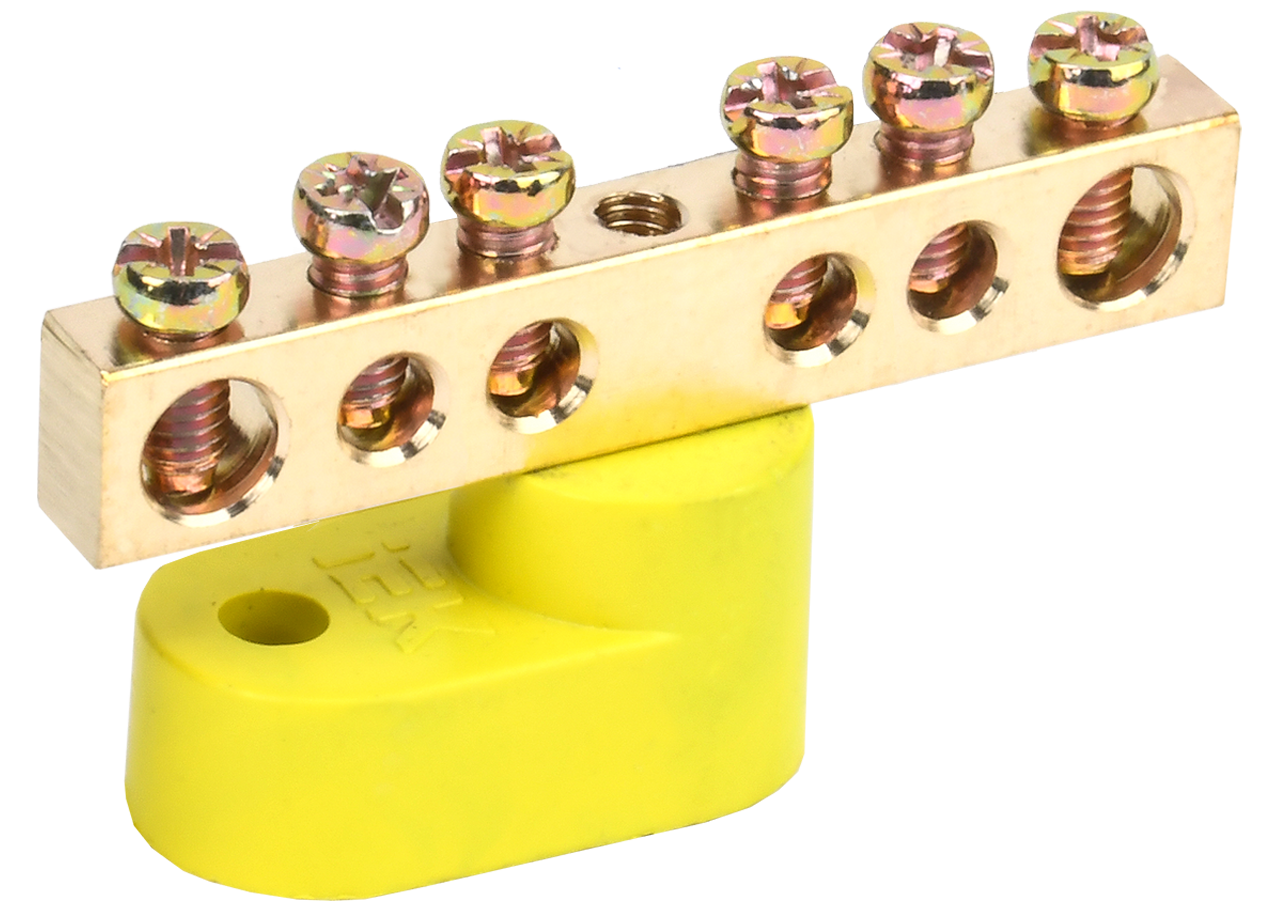

Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-6-У1-Ж IEK
ИсточникКаталог IEK
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаНепосредственная установка
Ширина51
Высота26.3
Толщина29
Кол-во соединений6
Номин ток100
Длина51
Изолированный монтажДа
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 1
| Номин токEF000227 | 100 |
|---|
Материалы и конструкция 1
| МатериалEF002169 | Латунь |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | Непосредственная установка |
|---|---|
| Изолированный монтажEF001588 | Да |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
| Кол-во мест подключенияданные поставщика | 6 |
Прочие характеристики 1
| Кол-во соединенийEF000126 | 6 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 51 |
|---|---|
| ВысотаEF000040 | 26.3 |
| ТолщинаEF000125 | 29 |
| ДлинаEF001438 | 51 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.051 × 0.026 × 0.029 см | 0.026 | 0.000037 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.051 × 0.15 × 0.03 см | 0.275 | 0.00023 | |
| TRANSPORTING ГОФРОКОРОБ | 500 шт | 0.18 × 0.4 × 0.26 м | 13 | 0.01872 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.051 × 0.026 × 0.029 см
- Вес, кг
- 0.026
- Объём, м³
- 0.000037
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.051 × 0.15 × 0.03 см
- Вес, кг
- 0.275
- Объём, м³
- 0.00023
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 500 шт
- Габариты
- 0.18 × 0.4 × 0.26 м
- Вес, кг
- 13
- Объём, м³
- 0.01872
- EAN / GTIN
