Шина N "ноль" на одном угловом изоляторе ШНИ-6х9-22-У1-С IEK
IEK · артикул YNN10-69-22C1-K07
Изображение может отличаться от конкретного исполнения.
IEK

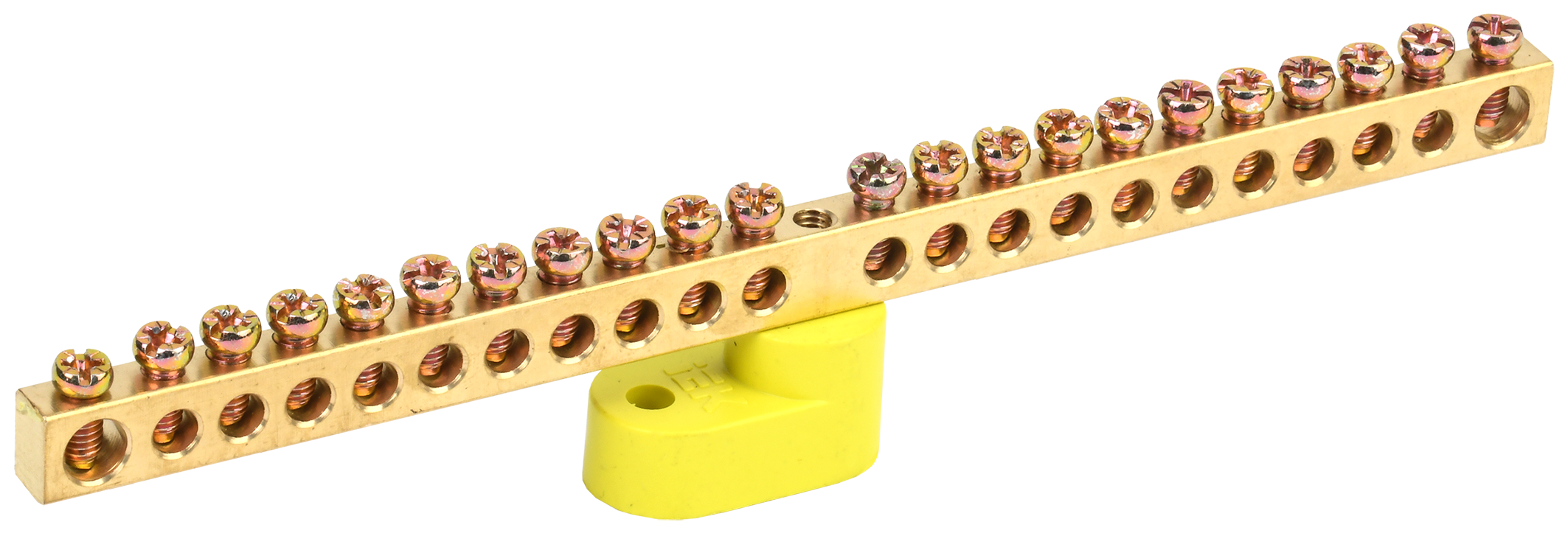

Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-22-У1-Ж IEK
ИсточникКаталог IEK
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаНепосредственная установка
Ширина155
Высота26.3
Толщина29
Кол-во соединений22
Номин ток100
Длина155
Изолированный монтажДа
Описание и назначение
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40...50 |
|---|
Электрические и световые параметры 1
| Номин токEF000227 | 100 |
|---|
Материалы и конструкция 1
| МатериалEF002169 | Латунь |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | Непосредственная установка |
|---|---|
| Изолированный монтажEF001588 | Да |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
| Кол-во мест подключенияданные поставщика | 22 |
Прочие характеристики 1
| Кол-во соединенийEF000126 | 22 |
|---|
Размеры и упаковка
Изделие
| ШиринаEF000008 | 155 |
|---|---|
| ВысотаEF000040 | 26.3 |
| ТолщинаEF000125 | 29 |
| ДлинаEF001438 | 155 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.155 × 0.026 × 0.029 см | 0.073 | 0.000083 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 10 шт | 0.155 × 0.15 × 0.03 м | 0.748 | 0.000698 | |
| TRANSPORTING ГОФРОКОРОБ | 300 шт | 0.22 × 0.45 × 0.25 м | 22 | 0.02475 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.155 × 0.026 × 0.029 см
- Вес, кг
- 0.073
- Объём, м³
- 0.000083
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 10 шт
- Габариты
- 0.155 × 0.15 × 0.03 м
- Вес, кг
- 0.748
- Объём, м³
- 0.000698
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 300 шт
- Габариты
- 0.22 × 0.45 × 0.25 м
- Вес, кг
- 22
- Объём, м³
- 0.02475
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 2
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Шина PE "земля" на одном угловом изоляторе ШНИ-6х9-24-У1-Ж IEK
IEK · артикул YNN10-69-24C1-K05
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
