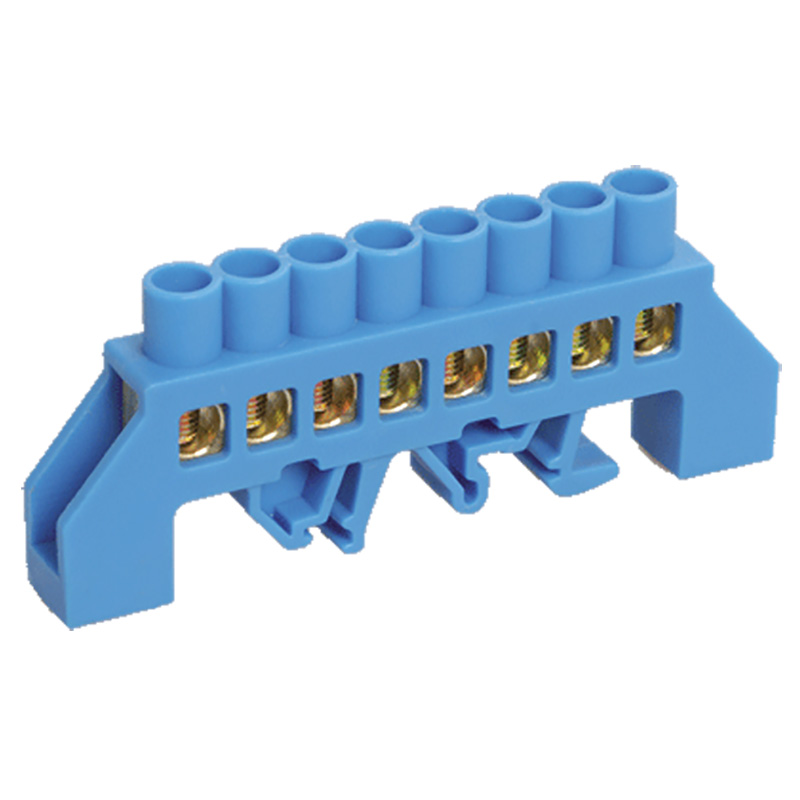

Шина «N» нулевая в комбинированном синем изоляторе на DIN-рейку 8x12мм 8 групп REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток125 А
Сечение подключаемого проводника25–25 мм кв.
Тип монтажаDIN-рейка
МатериалЛатунь
Изолированный монтажДа
ИзоляторДа
Номин. ток125
Модель/исполнение8х12 мм
Описание и назначение
Нулевая шина REXANT предназначена для электрического и механического соединения нулевых, защитных и фазных проводников.
Материал изготовления – высококачественная латунь, что гарантирует надежное электрическое соединение и высокую стойкость к коррозии.
Шина установлена в изолятор, выполненный из самозатухающего пластика. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
Среднее значение относительной влажности при эксплуатации не должно превышать более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–50 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 125 |
|---|---|
| Номин токEF000227 | 125 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| Модель/исполнениеEF000010 | 8х12 мм |
|---|---|
| МатериалEF002169 | Латунь |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Изолированный монтажEF001588 | Да |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
Классификация и назначение 3
| Вид изолятораданные поставщика | DIN-изолятор |
|---|---|
| Применениеданные поставщика | Электрическое и механическое соединение проводнико |
| Серияданные поставщика | N |
Прочие характеристики 3
| Кол-во соединенийEF000126 | 8 |
|---|---|
| Количество группEF001222 | 8 |
| ИзоляторEF004200 | Да |
Размеры и упаковка
Изделие
| Сечение подключаемого проводникаEF008200 | 25–25 мм кв. |
|---|---|
| Максимальное поперечное сечение проводникаданные поставщика | 25 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | — | — | — | |
| Базовая единица шт | 10 шт | 95 × 35 × 25 | 0.056 | — | |
| Групповая упаковка кор (300 шт) | 300 шт | 35.2 × 32.3 × 17.5 см | 16.774 | 0.02 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 12.7 × 9.1 × 3.6 | 0.538 | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 95 × 35 × 25
- Вес, кг
- 0.056
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (300 шт)
- В упаковке
- 300 шт
- Габариты
- 35.2 × 32.3 × 17.5 см
- Вес, кг
- 16.774
- Объём, м³
- 0.02
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 12.7 × 9.1 × 3.6
- Вес, кг
- 0.538
- Объём, м³
- —
- EAN / GTIN
