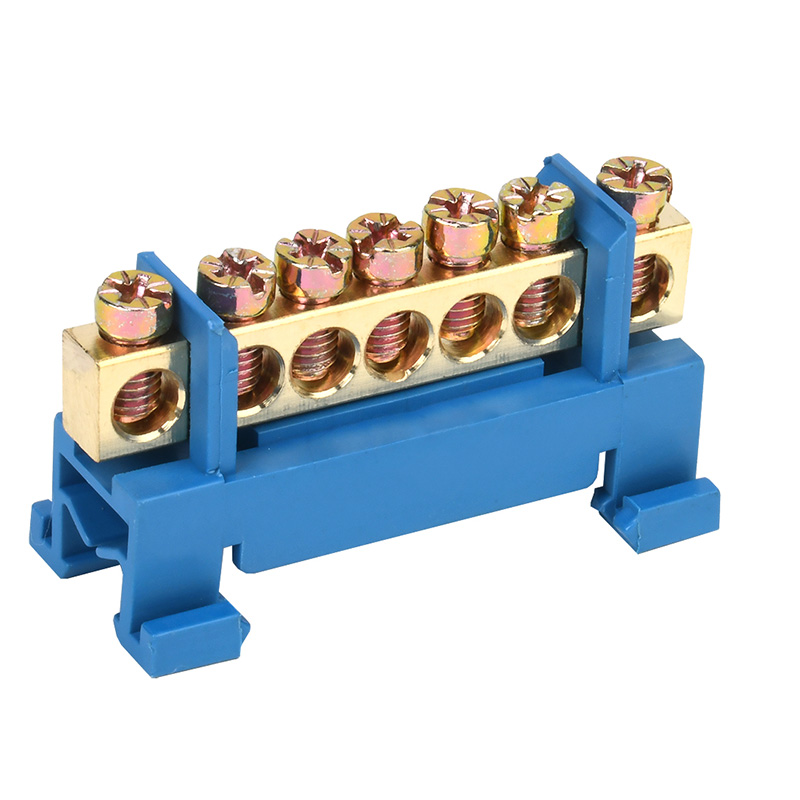

Шина «N» нулевая с синим изолятором тип «Стойка» на DIN-рейку 6x9мм 7 групп REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000329
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток100 А
Сечение подключаемого проводника10–10 мм кв.
Тип монтажаDIN-рейка
МатериалЛатунь
Изолированный монтажДа
ИзоляторДа
Номин. ток100
Модель/исполнение6х9 мм
Описание и назначение
Нулевая шина REXANT предназначена для электрического и механического соединения нулевых, защитных и фазных проводников.
Материал изготовления – высококачественная латунь, что гарантирует надежное электрическое соединение и высокую стойкость к коррозии.
Шина установлена на синий изолятор, выполненный из пластика.
Среднее значение относительной влажности при эксплуатации не должно превышать более 90%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -40–50 |
|---|
Электрические и световые параметры 3
| Номин. токEF000001 | 100 |
|---|---|
| Номин токEF000227 | 100 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| Модель/исполнениеEF000010 | 6х9 мм |
|---|---|
| МатериалEF002169 | Латунь |
| Цвет изолятораданные поставщика | Синий |
Монтаж и подключение 3
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Изолированный монтажEF001588 | Да |
| Подходит для 19-дюймового монтажаEF003555 | Нет |
Классификация и назначение 3
| Вид изолятораданные поставщика | DIN-изолятор |
|---|---|
| Применениеданные поставщика | Электрическое и механическое соединение проводнико |
| Серияданные поставщика | N |
Прочие характеристики 3
| Кол-во соединенийEF000126 | 7 |
|---|---|
| Количество группEF001222 | 7 |
| ИзоляторEF004200 | Да |
Размеры и упаковка
Изделие
| Сечение подключаемого проводникаEF008200 | 10–10 мм кв. |
|---|---|
| Максимальное поперечное сечение проводникаданные поставщика | 10 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 4.8 × 1.7 × 2.9 | 0.019 | — | |
| Базовая единица шт | 10 шт | 50 × 30 × 23 | 0.028 | — | |
| Групповая упаковка кор (500 шт) | 500 шт | 33.2 × 31.4 × 19.3 см | 14.599 | 0.02 | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 4.8 × 1.7 × 2.9
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 50 × 30 × 23
- Вес, кг
- 0.028
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 33.2 × 31.4 × 19.3 см
- Вес, кг
- 14.599
- Объём, м³
- 0.02
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
