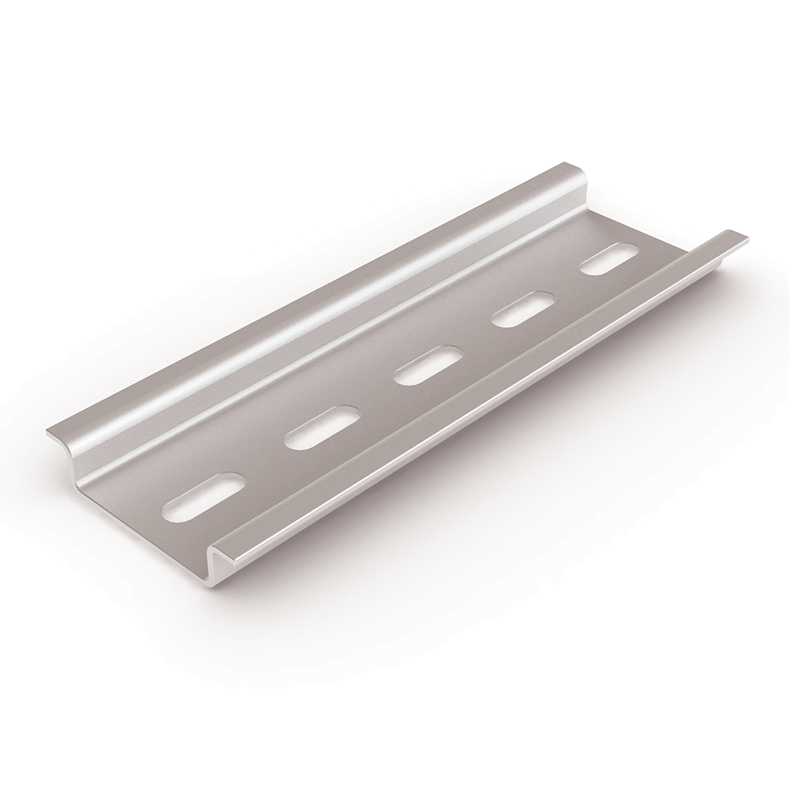

DIN-рейка (22,5см) оцинкованная GENERICA
IEK · артикул YDN10-0022
Изображение может отличаться от конкретного исполнения.
IEK
TEKFOR DIN-рейка (22,5см) оцинкованная 1мм IEK
ИсточникКаталог IEK
КлассификацияEC001285
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина35
Модель или исполнениеРейка DIN стандартная) 35/7,5 мм
Высота7.5
ПерфорированныйДа
Толщина1
Защитное покрытие поверхностиОцинковка по методу Сендзимира
Вид или марка материалаОцинкованная сталь
Длина225
Описание и назначение
Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах или установочных коробках.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Рейка DIN стандартная) 35/7,5 мм |
|---|---|
| Защитное покрытие поверхностиEF000139 | Оцинковка по методу Сендзимира |
| Вид или марка материалаEF001257 | Оцинкованная сталь |
| МатериалEF002169 | Сталь |
Классификация и назначение 2
| Форма просечкиEF001457 | Продольный паз |
|---|---|
| Тип поверхностиEF006569 | Оцинкованный (-ая) |
Прочие характеристики 2
| ПерфорированныйEF000115 | Да |
|---|---|
| Расстояние от центра отверстияEF002677 | 30 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 35 |
|---|---|
| ВысотаEF000040 | 7.5 |
| ТолщинаEF000125 | 1 |
| ДлинаEF001438 | 225 |
| Размер крепежного отверстияданные поставщика | 20x6,5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | 48 шт | 0.236 × 0.224 × 0.05 м | 3.346 | 0.00264 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА
- В упаковке
- 48 шт
- Габариты
- 0.236 × 0.224 × 0.05 м
- Вес, кг
- 3.346
- Объём, м³
- 0.00264
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 4
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
TEKFOR DIN-рейка (11см) оцинкованная 1мм IEK
IEK · артикул YDN14-0011
TEKFOR DIN-рейка (25см) оцинкованная 1мм IEK
IEK · артикул YDN14-0025
TEKFOR DIN-рейка (30см) оцинкованная 1мм IEK
IEK · артикул YDN14-0030
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
