Изображение может отличаться от конкретного исполнения.
Schneider Electric

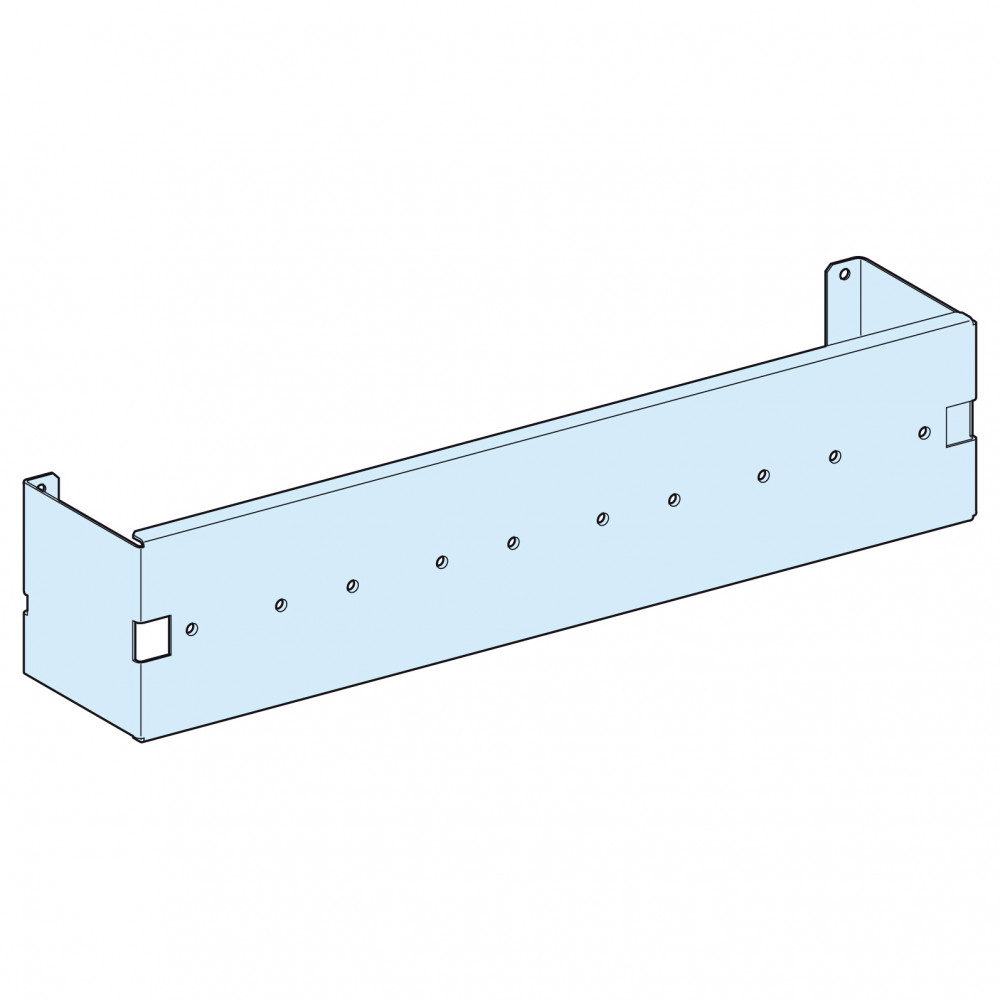

МОНТАЖНАЯ ПЛАТА ДЛЯ ВЕРТ ISFT100
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Монтажная плата для вертикальных ISFT100. диапазон: Prisma - тип устройства или его аксессуаров: монтажная плата - категория - аксессуар/отдельная деталь: аксессуар для установки. Преимущества: решений проверена и обеспечена производителем.... применения: Низковольтные комплектные устройства Prisma предназначены для установки на промышленных и непроизводственных объектах в качестве распределительных щитов на токи до 3200 А....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| Описание полюсовданные поставщика | 5x 3P : закрепленный : ISFT100 вертикальная установка |
|---|
Материалы и конструкция 4
| Защитное покрытие поверхностиEF000139 | С порошковым покрытием |
|---|---|
| МатериалEF002169 | Сталь |
| Защитное исполнениеданные поставщика | Электрофорезн. обработка и гор.-полимер. эпоксидно-полиэстр. порошковое покрытие |
| Цветданные поставщика | Белый RAL 9001 |
Классификация и назначение 3
| Аксессуар / категория "отдельная деталь"данные поставщика | Комплектующие для установки |
|---|---|
| Стандартыданные поставщика | МЭК 61439-2 |
| Тип изделия или компонентаданные поставщика | Монтажная плата |
Прочие характеристики 15
| ПерфорированныйEF000115 | Да |
|---|---|
| Number of vertical modules (50 mm)данные поставщика | 7 модули : ISFT100 , direct в настенный шкаф 7 модули : ISFT100 , direct в напольный шкаф |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Диапазонданные поставщика | Prisma |
| Директива rohsданные поставщика | Соответствует  - с  0807  -  Декларация о соответствии Schneider Electric |
| Инструкция по утилизацияданные поставщика | Не требует специальных действий для утилизации |
| Обработка поверхностиданные поставщика | Smooth Матовая |
| Описание шкафа/ячейкиданные поставщика | Напольный шкаф - width 600 mm Настенный шкаф - width 600 mm |
| Регламент reachданные поставщика | Продукт не содержит превышающее норму количество особо опасных веществ |
| Семейство продуктовданные поставщика | Prisma G |
| Сертификацияданные поставщика | ASEFA |
| Смонтированное устройстводанные поставщика | Fupact : закрепленный ISFT100 - управление ручка держателей предохранителей - вертикальная установка |
| Совместимость серий изделийданные поставщика | Prisma G |
| Статус предложенияданные поставщика | Продукт категории Green Premium |
| Экологический профиль продуктаданные поставщика | Доступен |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 600 мм |
|---|---|
| ВысотаEF000040 | 300 мм |
| Масса продуктаданные поставщика | 0.98 кг |
| Ширина оболочки/шкафаданные поставщика | 600 mm Prisma G wall-mounted enclosure Fupact ISFT100 fixed fuse carriers handle vertical 3P 5 direct 7 150 mm 600 mm Prisma G floor-standing enclosure Fupact ISFT100 fixed fuse carriers handle vertic |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 20 шт. | 1.2 × 0.8 × 0.35 м | 22.32 | 0.336 | — |
