Блок распределительный РБД-80А на DIN-рейку IEK

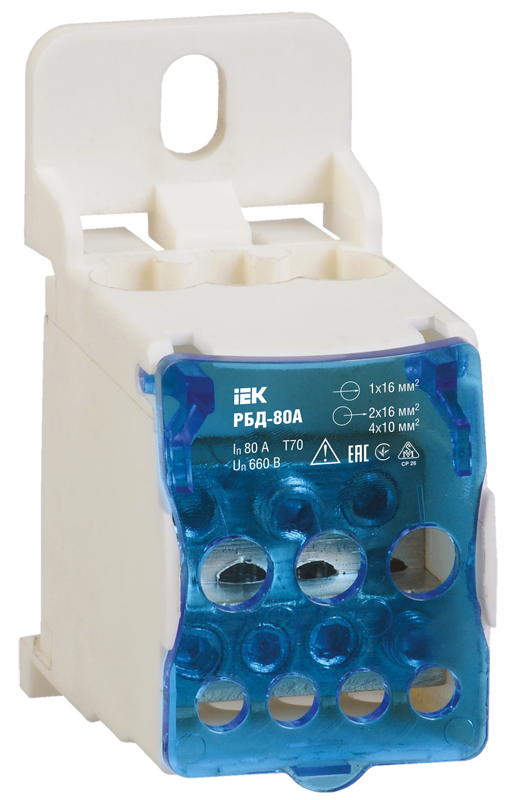

Изображение может отличаться от конкретного исполнения.

IEK

Блок распределительный РБД-80А на DIN-рейку IEK

Артикул: RBD-80 ETIM-класс: EC000275 EAN: 4606056356571 EAN: 4606056356588 Обновлено: 11.07.2026
ИсточникКаталог IEK
КлассификацияEC000275
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток80
Номин напряжение660
Тип монтажаDIN-рейка / винт
Ширина29
Высота66
Глубина46.5
Тип или способ подключенияВинт
Количество соединений мен 6 мм²0

Описание и назначение

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.

Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Температура эксплуатацииEF002386 -40...+70
Степень защиты - IPEF005474 IP20

Электрические и световые параметры 6

Номин токEF000001 80
Номин напряжениеEF000002 660
Количество полюсовEF001391 1
ЧастотаEF005455 50 Гц
Макс среднекрадратичный кратковрем ток Icwданные поставщика 3 кА
Номин выдерживаемый импульсный ток Ipkданные поставщика 22 кА

Материалы и конструкция 2

Материал корпусаEF001596 Пластик
Материал контактаEF007544 Латунь

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка / винт
Тип или способ подключенияEF000124 Винт

Прочие характеристики 7

Количество соединений мен 6 мм²EF001155 0
Количество соединений 10 мм²EF001156 4
Количество соединений 25 мм²EF001157 0
Количество соединений 16 мм²EF001158 3
Количество соединений бол 25 мм²EF001159 0
Безопасное соединениеEF004521 Да
Общ количество соединенийEF008299 7

Размеры и упаковка

Изделие

ШиринаEF000008 29
ВысотаEF000040 66
ГлубинаEF000049 46.5
Сечение подкл проводников на входeданные поставщика 1х16 мм²
Сечение подкл проводников на выходeданные поставщика 2х16; 4х10 мм²

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.07 × 0.05 × 0.033 см 0.085 0.00019 4606056356564
Групповая упаковка КОРОБКА/БОКС 6 шт 0.158 × 0.075 × 0.076 м 0.509 0.000901 4606056356571
TRANSPORTING ГОФРОКОРОБ 192 шт 0.325 × 0.345 × 0.325 м 16.3 0.036441 4606056356588

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.07 × 0.05 × 0.033 см
    Вес, кг
    0.085
    Объём, м³
    0.00019
    EAN / GTIN
    4606056356564

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    6 шт
    Габариты
    0.158 × 0.075 × 0.076 м
    Вес, кг
    0.509
    Объём, м³
    0.000901
    EAN / GTIN
    4606056356571

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    192 шт
    Габариты
    0.325 × 0.345 × 0.325 м
    Вес, кг
    16.3
    Объём, м³
    0.036441
    EAN / GTIN
    4606056356588
