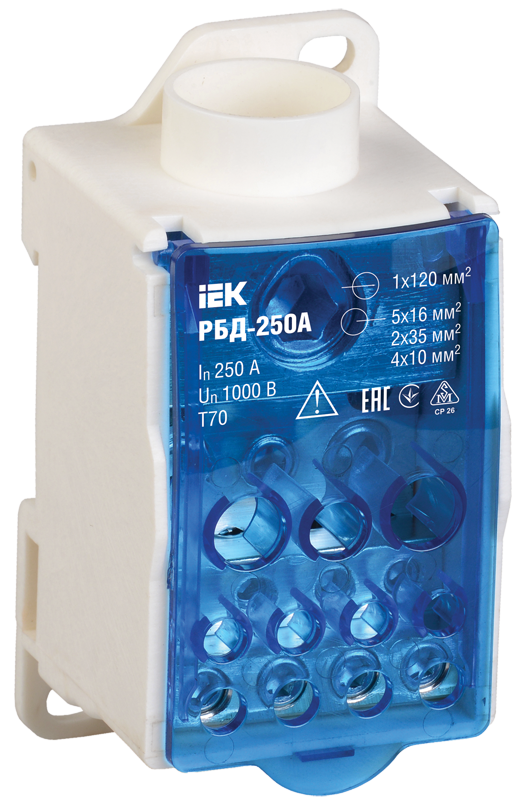

Блок распределительный РБД-250А на DIN-рейку IEK

Изображение может отличаться от конкретного исполнения.

IEK

Блок распределительный РБД-250А на DIN-рейку IEK

Артикул: RBD-250 ETIM-класс: EC000275 EAN: 4606056356489 EAN: 4606056356496 Обновлено: 03.07.2026
ИсточникКаталог IEK
КлассификацияEC000275
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток250
Номин напряжение1000
Тип монтажаDIN-рейка / винт
Ширина48
Высота96
Глубина51
Тип или способ подключенияВинт
Количество соединений мен 6 мм²0

Описание и назначение

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.

Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Температура эксплуатацииEF002386 -40...+70
Степень защиты - IPEF005474 IP20

Электрические и световые параметры 6

Номин токEF000001 250
Номин напряжениеEF000002 1000
Количество полюсовEF001391 1
ЧастотаEF005455 50 Гц
Макс среднекрадратичный кратковрем ток Icwданные поставщика 24.5 кА
Номин выдерживаемый импульсный ток Ipkданные поставщика 51 кА

Материалы и конструкция 2

Материал корпусаEF001596 Пластик
Материал контактаEF007544 Латунь

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка / винт
Тип или способ подключенияEF000124 Винт

Прочие характеристики 7

Количество соединений мен 6 мм²EF001155 0
Количество соединений 10 мм²EF001156 4
Количество соединений 25 мм²EF001157 0
Количество соединений 16 мм²EF001158 5
Количество соединений бол 25 мм²EF001159 3
Безопасное соединениеEF004521 Да
Общ количество соединенийEF008299 12

Размеры и упаковка

Изделие

ШиринаEF000008 48
ВысотаEF000040 96
ГлубинаEF000049 51
Сечение подкл проводников на входeданные поставщика 1х120 мм²
Сечение подкл проводников на выходeданные поставщика 5х16; 2х35; 4х10 мм²

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.098 × 0.052 × 0.033 см 0.428 0.000303 4606056356472
Групповая упаковка КОРОБКА/БОКС 6 шт 0.165 × 0.123 × 0.116 м 2.567 0.002354 4606056356489
TRANSPORTING ГОФРОКОРОБ 36 шт 0.22 × 0.16 × 0.31 м 15.4 0.010912 4606056356496

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.098 × 0.052 × 0.033 см
    Вес, кг
    0.428
    Объём, м³
    0.000303
    EAN / GTIN
    4606056356472

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    6 шт
    Габариты
    0.165 × 0.123 × 0.116 м
    Вес, кг
    2.567
    Объём, м³
    0.002354
    EAN / GTIN
    4606056356489

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    36 шт
    Габариты
    0.22 × 0.16 × 0.31 м
    Вес, кг
    15.4
    Объём, м³
    0.010912
    EAN / GTIN
    4606056356496
