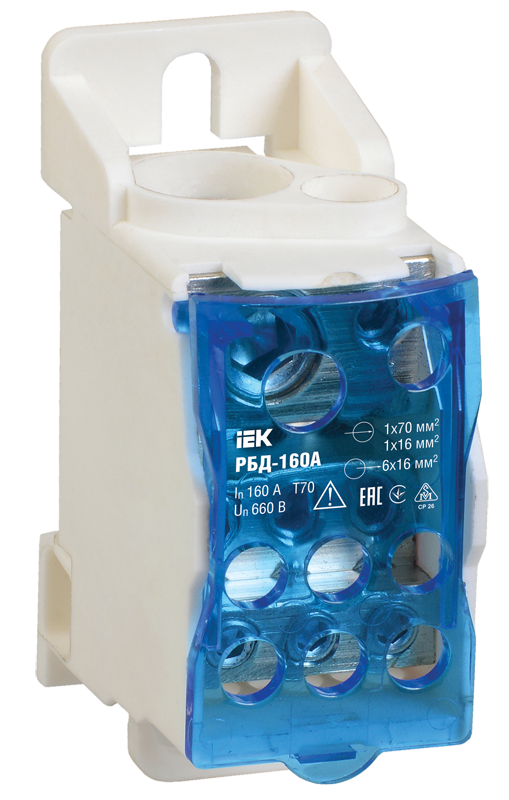

Блок распределительный РБД-160А на DIN-рейку IEK

Изображение может отличаться от конкретного исполнения.

IEK

Блок распределительный РБД-160А на DIN-рейку IEK

Артикул: RBD-160 ETIM-класс: EC000275 EAN: 4606056356458 EAN: 4606056356465 Обновлено: 06.04.2026
ИсточникКаталог IEK
КлассификацияEC000275
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин ток160
Номин напряжение660
Тип монтажаDIN-рейка / винт
Ширина29
Высота70.5
Глубина47
Тип или способ подключенияВинт
Количество соединений мен 6 мм²0

Описание и назначение

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.

Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.

Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 2

Температура эксплуатацииEF002386 -40...+70
Степень защиты - IPEF005474 IP20

Электрические и световые параметры 6

Номин токEF000001 160
Номин напряжениеEF000002 660
Количество полюсовEF001391 1
ЧастотаEF005455 50 Гц
Макс среднекрадратичный кратковрем ток Icwданные поставщика 11.8 кА
Номин выдерживаемый импульсный ток Ipkданные поставщика 30 кА

Материалы и конструкция 2

Материал корпусаEF001596 Пластик
Материал контактаEF007544 Латунь

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка / винт
Тип или способ подключенияEF000124 Винт

Прочие характеристики 7

Количество соединений мен 6 мм²EF001155 0
Количество соединений 10 мм²EF001156 0
Количество соединений 25 мм²EF001157 0
Количество соединений 16 мм²EF001158 7
Количество соединений бол 25 мм²EF001159 1
Безопасное соединениеEF004521 Да
Общ количество соединенийEF008299 8

Размеры и упаковка

Изделие

ШиринаEF000008 29
ВысотаEF000040 70.5
ГлубинаEF000049 47
Сечение подкл проводников на входeданные поставщика 1х70; 1х16 мм²
Сечение подкл проводников на выходeданные поставщика 6х16 мм²

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.08 × 0.05 × 0.033 см 0.148 0.000137 4606056356441
Групповая упаковка КОРОБКА/БОКС 6 шт 0.158 × 0.085 × 0.076 м 0.889 0.001021 4606056356458
TRANSPORTING ГОФРОКОРОБ 108 шт 0.32 × 0.16 × 0.29 м 16 0.014848 4606056356465

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.08 × 0.05 × 0.033 см
    Вес, кг
    0.148
    Объём, м³
    0.000137
    EAN / GTIN
    4606056356441

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    6 шт
    Габариты
    0.158 × 0.085 × 0.076 м
    Вес, кг
    0.889
    Объём, м³
    0.001021
    EAN / GTIN
    4606056356458

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    108 шт
    Габариты
    0.32 × 0.16 × 0.29 м
    Вес, кг
    16
    Объём, м³
    0.014848
    EAN / GTIN
    4606056356465
