Блок распределительный РБД-160А на DIN-рейку IEK
IEK · артикул RBD-160
Изображение может отличаться от конкретного исполнения.
IEK

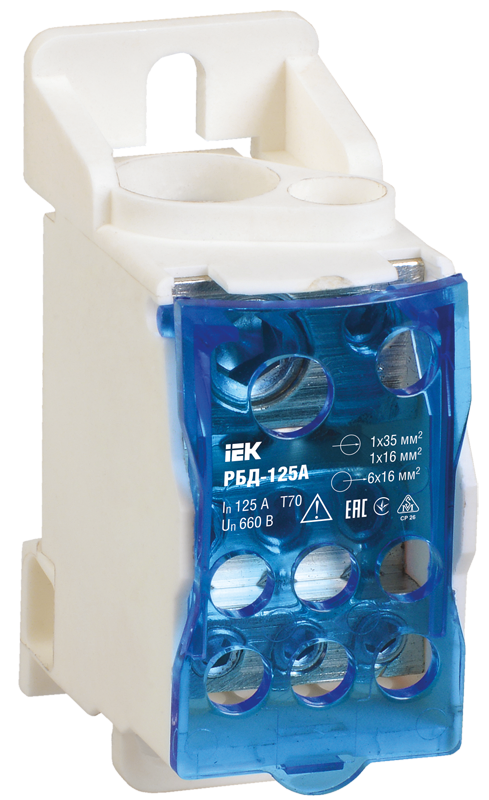

Блок распределительный РБД-125А на DIN-рейку IEK
ИсточникКаталог IEK
КлассификацияEC000275
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток125
Номин напряжение660
Тип монтажаDIN-рейка / винт
Ширина29
Высота70.5
Глубина47
Тип или способ подключенияВинт
Количество соединений мен 6 мм²0
Описание и назначение
Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40...+70 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 6
| Номин токEF000001 | 125 |
|---|---|
| Номин напряжениеEF000002 | 660 |
| Количество полюсовEF001391 | 1 |
| ЧастотаEF005455 | 50 Гц |
| Макс среднекрадратичный кратковрем ток Icwданные поставщика | 4.2 кА |
| Номин выдерживаемый импульсный ток Ipkданные поставщика | 30 кА |
Материалы и конструкция 2
| Материал корпусаEF001596 | Пластик |
|---|---|
| Материал контактаEF007544 | Латунь |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка / винт |
|---|---|
| Тип или способ подключенияEF000124 | Винт |
Прочие характеристики 7
| Количество соединений мен 6 мм²EF001155 | 0 |
|---|---|
| Количество соединений 10 мм²EF001156 | 0 |
| Количество соединений 25 мм²EF001157 | 0 |
| Количество соединений 16 мм²EF001158 | 7 |
| Количество соединений бол 25 мм²EF001159 | 1 |
| Безопасное соединениеEF004521 | Да |
| Общ количество соединенийEF008299 | 8 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 29 |
|---|---|
| ВысотаEF000040 | 70.5 |
| ГлубинаEF000049 | 47 |
| Сечение подкл проводников на входeданные поставщика | 1х35; 1х16 мм² |
| Сечение подкл проводников на выходeданные поставщика | 6х16 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.08 × 0.05 × 0.033 см | 0.153 | 0.000207 | |
| Групповая упаковка КОРОБКА/БОКС | 6 шт | 0.158 × 0.085 × 0.076 м | 0.919 | 0.001021 | |
| TRANSPORTING ГОФРОКОРОБ | 108 шт | 0.32 × 0.28 × 0.25 м | 16.55 | 0.0224 |
