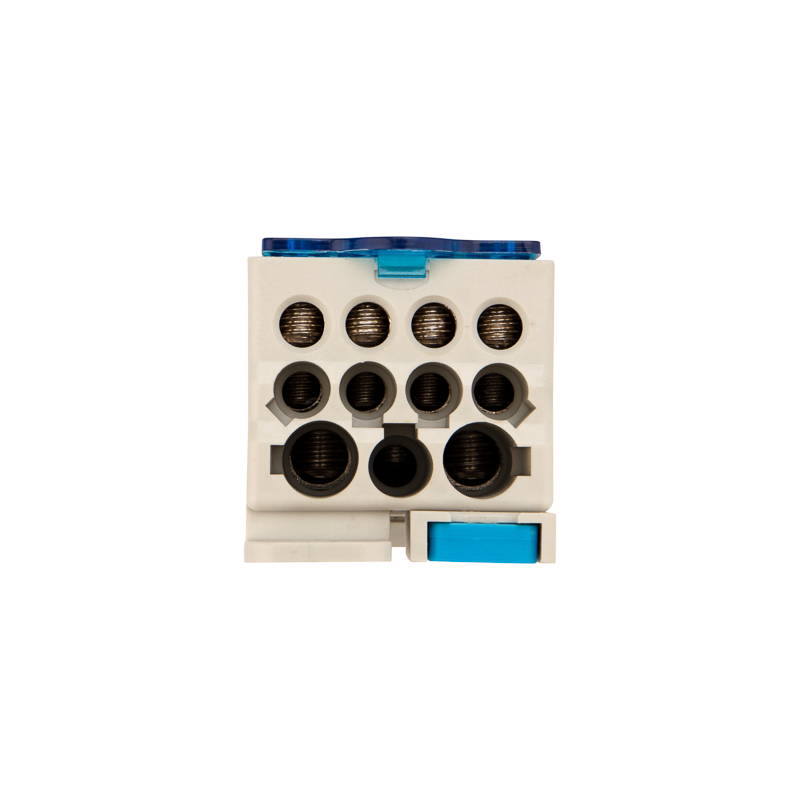

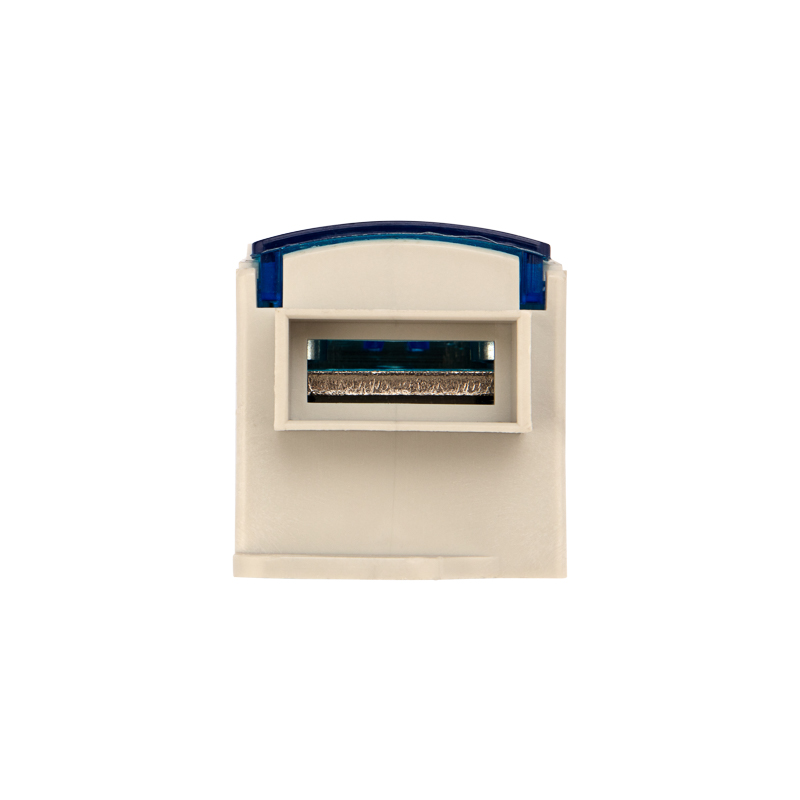

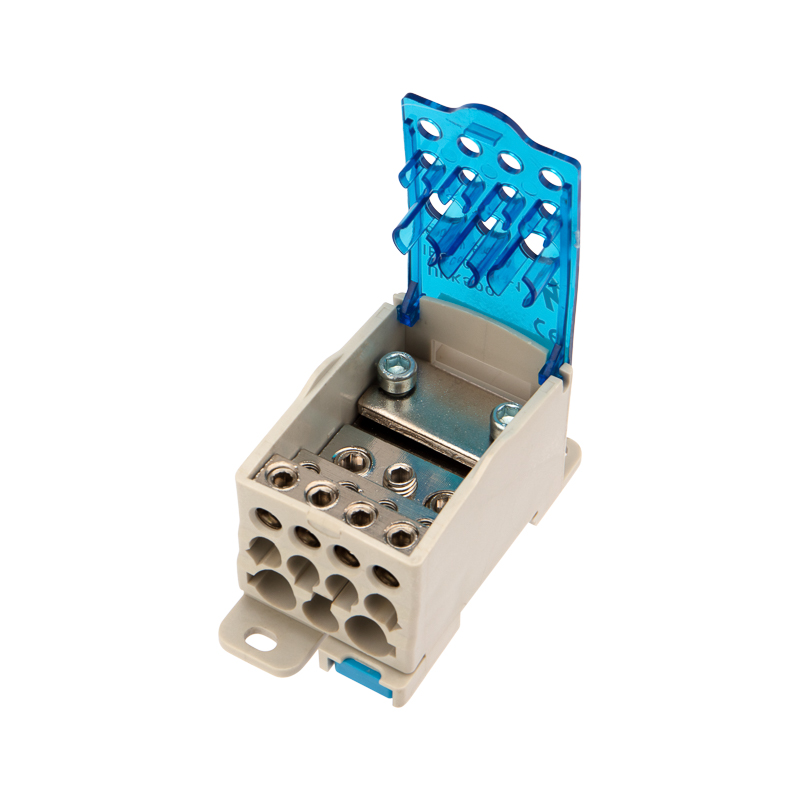

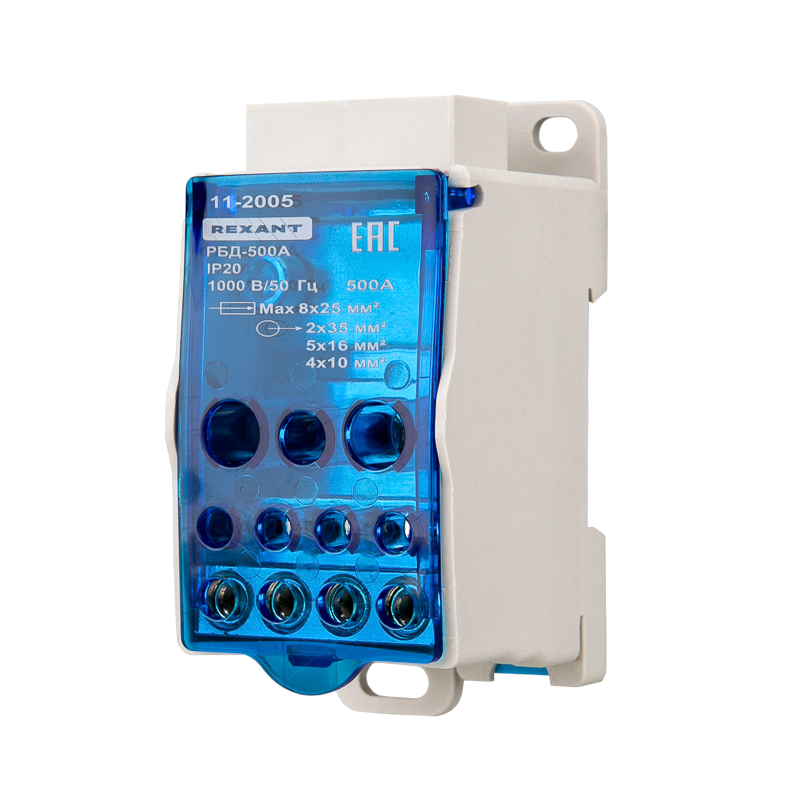

Блок распределительный РБД-500А на DIN-рейку REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000275
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток500 А
Ширина48 мм
Высота96 мм
Глубина51 мм
Номин. напряжение1000–1000 В
Тип монтажаDIN-рейка
Тип или способ подключенияВинтовой
Количество соединений 10 мм²4
Описание и назначение
Распределительные блоки РБД REXANT используются в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения.
Применяются для упорядочивания системы распределения в шкафах, что способствует более четкому и удобному размещению электрических компонентов и проводов.
Также распределительные блоки могут использоваться для создания главной заземляющей шины.

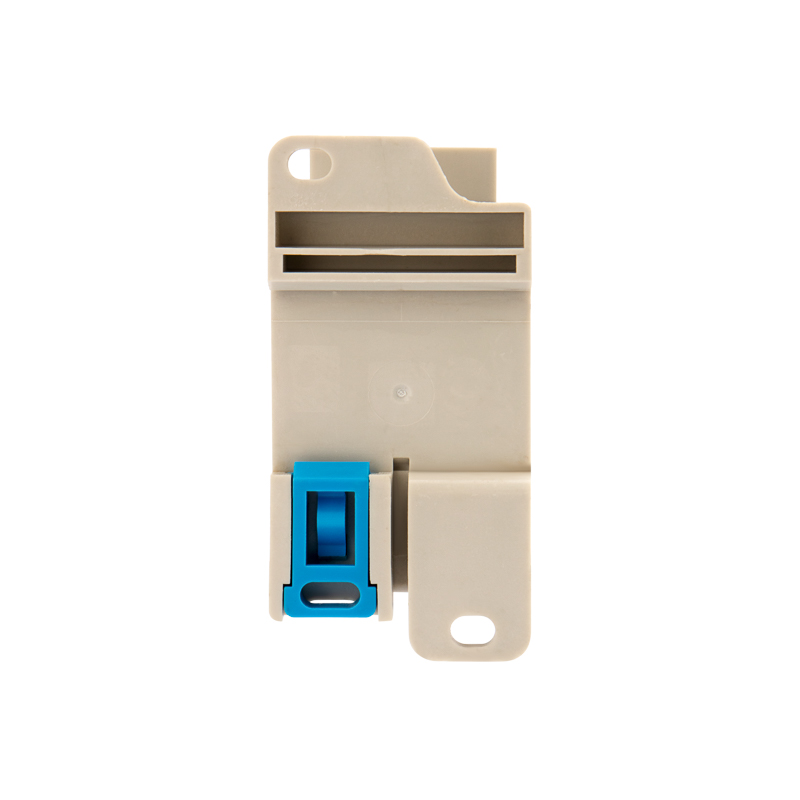

Блоки монтируются на DIN-рейку шириной 35 мм или на монтажную панель, что обеспечивает гибкость и простоту установки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -40–70 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 4
| Номин токEF000001 | 500 А |
|---|---|
| Номин. напряжениеEF000228 | 1000–1000 В |
| Количество полюсовEF001391 | 1 |
| Номинальное напряжениеданные поставщика | 1000 В |
Материалы и конструкция 1
| Цвет изоляцииEF001715 | Белый |
|---|
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Тип или способ подключенияEF000124 | Винтовой |
Классификация и назначение 2
| Применениеданные поставщика | Создание упорядоченных систем распределения в шкаф |
|---|---|
| Серияданные поставщика | РБД |
Прочие характеристики 5
| Количество соединений 10 мм²EF001156 | 4 |
|---|---|
| Количество соединений 16 мм²EF001158 | 5 |
| Количество соединений бол 25 мм²EF001159 | 3 |
| Безопасное соединениеEF004521 | Нет |
| Общ количество соединенийEF008299 | 12 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 48 мм |
|---|---|
| ВысотаEF000040 | 96 мм |
| ГлубинаEF000049 | 51 мм |
| Высота изделияданные поставщика | 9.6 см в единицах производителя |
| Длина изделияданные поставщика | 5.1 см |
| Ширина изделияданные поставщика | 4.8 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 9.2 × 4.7 × 5.3 | 0.352 | — | |
| Базовая единица шт | 1 шт | 100 × 55 × 50 | 0.373 | — | |
| Групповая упаковка кор (60 шт) | 60 шт | 33.1 × 21.9 × 30.3 см | 22.38 | 0.022 | |
| Групповая упаковка спец упаковка упак (3 шт) | 3 шт | 15.3 × 10 × 5.3 см | 1.111 | 0.001 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.2 × 4.7 × 5.3
- Вес, кг
- 0.352
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 100 × 55 × 50
- Вес, кг
- 0.373
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (60 шт)
- В упаковке
- 60 шт
- Габариты
- 33.1 × 21.9 × 30.3 см
- Вес, кг
- 22.38
- Объём, м³
- 0.022
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (3 шт)
- В упаковке
- 3 шт
- Габариты
- 15.3 × 10 × 5.3 см
- Вес, кг
- 1.111
- Объём, м³
- 0.001
- EAN / GTIN
