Блок распределительный проходной РБДп-95 232/100А на DIN-рейку (1х95-4х16мм2) IEK
IEK · артикул YRB30-1-232
Изображение может отличаться от конкретного исполнения.
IEK

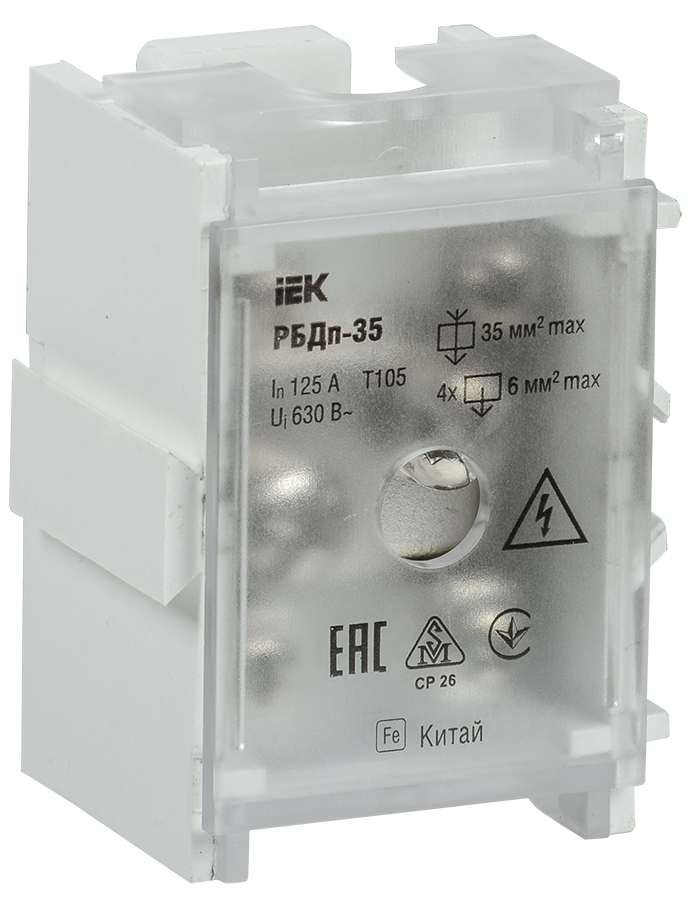

Блок распределительный проходной РБДп-35 125/50А на DIN-рейку (1х35-4х6мм2) IEK
ИсточникКаталог IEK
КлассификацияEC000275
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток125/50
Номин напряжение660
Тип монтажаDIN-рейка / винт
Ширина43
Глубина40.5
Тип или способ подключенияВинт
Количество соединений мен 6 мм²4
Количество соединений 10 мм²0
Описание и назначение
Предназначен для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки. Подключение производится без разрезания центрального проводника.
Позволяет присоединить до 4-х отходящих линий. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение полиамида. Токоведущая шина изготовлена из латуни. Имеется возможность пломбировки корпуса.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40...+105 |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
| Монтажная температураEF008326 | -20...+30 |
Электрические и световые параметры 3
| Номин токEF000001 | 125/50 |
|---|---|
| Номин напряжениеEF000002 | 660 |
| Количество полюсовEF001391 | 1 |
Материалы и конструкция 1
| Материал корпусаEF001596 | Пластик |
|---|
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка / винт |
|---|---|
| Тип или способ подключенияEF000124 | Винт |
Прочие характеристики 7
| Количество соединений мен 6 мм²EF001155 | 4 |
|---|---|
| Количество соединений 10 мм²EF001156 | 0 |
| Количество соединений 25 мм²EF001157 | 0 |
| Количество соединений 16 мм²EF001158 | 0 |
| Количество соединений бол 25 мм²EF001159 | 1 |
| Безопасное соединениеEF004521 | Да |
| Общ количество соединенийEF008299 | 5 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 43 |
|---|---|
| ГлубинаEF000049 | 40.5 |
| Сечение подкл проводников на входeданные поставщика | 4...35 мм² |
| Сечение подкл проводников на выходeданные поставщика | 1,5...6 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | 1 шт | 0.06 × 0.045 × 0.04 см | 0.088 | 0.000148 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.215 × 0.125 × 0.043 м | 0.875 | 0.001156 | |
| TRANSPORTING КОРОБКА/БОКС | 200 шт | 0.44 × 0.28 × 0.24 м | 17.5 | 0.029568 |
-
Базовая единица ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА
- В упаковке
- 1 шт
- Габариты
- 0.06 × 0.045 × 0.04 см
- Вес, кг
- 0.088
- Объём, м³
- 0.000148
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.215 × 0.125 × 0.043 м
- Вес, кг
- 0.875
- Объём, м³
- 0.001156
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 200 шт
- Габариты
- 0.44 × 0.28 × 0.24 м
- Вес, кг
- 17.5
- Объём, м³
- 0.029568
- EAN / GTIN
