Изображение может отличаться от конкретного исполнения.
REXANT

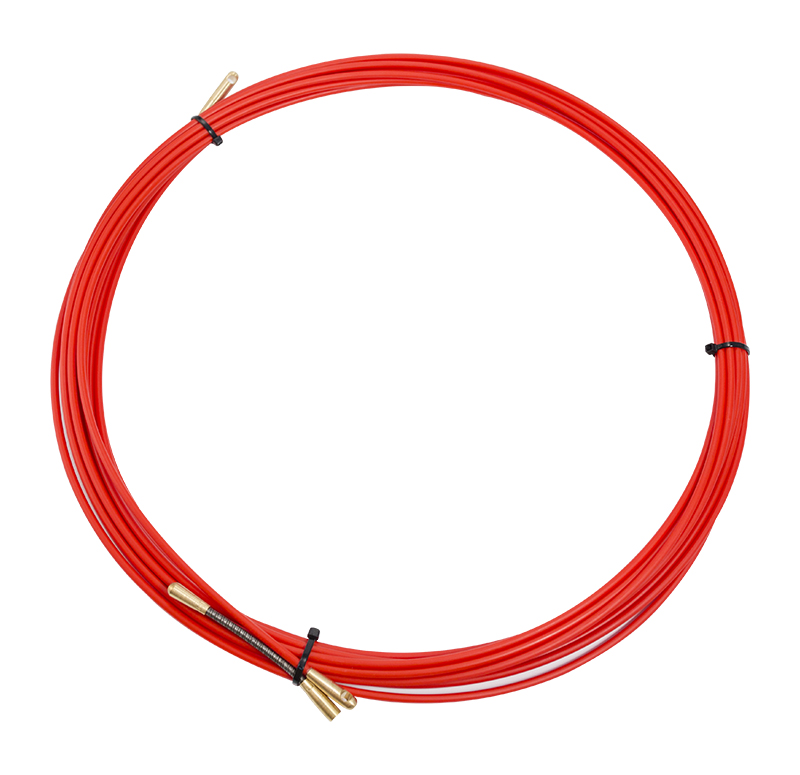

Протяжка кабельная (мини-УЗК в бухте), стеклопруток, ø3,5мм, 7м, красная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000167
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина7 м
Диаметр вытягиваемого кабеля3.5 мм
Форма головкиШар (-ик)
ФормаКруглый (-ая,-ое)
Область примененияТруба установочная
Вид или марка материалаСтеклопластик (фиберглас, GRP)
МатериалПластик
СкрученныйДа
Описание и назначение
Кабельная протяжка предназначена для прокладки кабелей различных видов в стояках и трубах межэтажных конструкций, к которым нет отрытого доступа, а также в других труднодоступных местах.
Протяжка состоит из гибкого стеклопластикового стержня, покрытого защитной полиэтиленовой оболочкой, и латунного наконечника, который защищает конец стержня от износа и облегчает процесс протяжки кабеля. Конструкция устроена так, что снижает трение и облегчает протяжку прутка в канале. В комплекте черный гибкий стержень для дополнительной маневренности и лучшей проходимости через изгибы и препятствия в трубах и каналах. Протяжка изготовлена из токонепроводящих материалов и обеспечивает безопасность работы с кабелем, снижая риск поражения электрическим током.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -20–50 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Вид или марка материалаEF001257 | Стеклопластик (фиберглас, GRP) |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Резьбовое соединениеEF006479 | Нет |
|---|
Классификация и назначение 5
| Форма головкиEF000012 | Шар (-ик) |
|---|---|
| ФормаEF000051 | Круглый (-ая,-ое) |
| Область примененияEF000101 | Труба установочная |
| Применениеданные поставщика | Протяжка кабеля |
| Серияданные поставщика | Протяжка кабельная |
Прочие характеристики 2
| СкрученныйEF012121 | Да |
|---|---|
| На тележкеданные поставщика | false |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 7 м |
|---|---|
| Диаметр вытягиваемого кабеляEF009745 | 3.5 мм |
| Высота изделияданные поставщика | 0.35 см |
| Длина изделияданные поставщика | 700 см в единицах производителя |
| Ширина изделияданные поставщика | 0.35 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 40.4 × 30.3 × 3.6 см | 0.114 | 0.004 | |
| Групповая упаковка упак. (100 шт) | 100 шт | 61.3 × 40.8 × 40.5 см | 13.5 | 0.101 | |
| Групповая упаковка упак (50 шт) | 50 шт | — | — | — | |
| Групповая упаковка кор (120 шт) | 120 шт | 60.2 × 39.2 × 40.5 см | 15.65 | 0.096 |
-
