REXANT

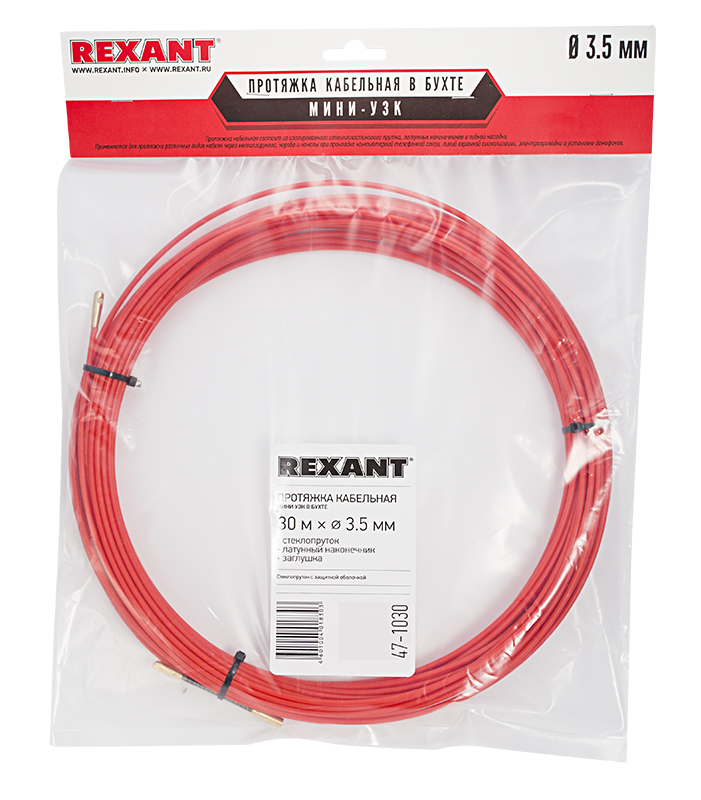

Протяжка кабельная (мини-УЗК в бухте), стеклопруток, ø3,5мм, 30м, красная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000167
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Длина30 м
Диаметр вытягиваемого кабеля3.5 мм
Форма головкиШар (-ик)
ФормаКруглый (-ая,-ое)
Область примененияТруба установочная
Вид или марка материалаСтеклопластик (фиберглас, GRP)
МатериалПластик
СкрученныйДа
Описание и назначение
Кабельная протяжка предназначена для прокладки кабелей различных видов в стояках и трубах межэтажных конструкций, к которым нет отрытого доступа, а также в других труднодоступных местах.
Протяжка состоит из гибкого стеклопластикового стержня, покрытого защитной полиэтиленовой оболочкой, и латунного наконечника, который защищает конец стержня от износа и облегчает процесс протяжки кабеля. Конструкция устроена так, что снижает трение и облегчает протяжку прутка в канале. В комплекте черный гибкий стержень для дополнительной маневренности и лучшей проходимости через изгибы и препятствия в трубах и каналах. Протяжка изготовлена из токонепроводящих материалов и обеспечивает безопасность работы с кабелем, снижая риск поражения электрическим током.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Температура эксплуатацииEF002386 | -20–50 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Красный |
|---|---|
| Вид или марка материалаEF001257 | Стеклопластик (фиберглас, GRP) |
| МатериалEF002169 | Пластик |
Монтаж и подключение 1
| Резьбовое соединениеEF006479 | Нет |
|---|
Классификация и назначение 5
| Форма головкиEF000012 | Шар (-ик) |
|---|---|
| ФормаEF000051 | Круглый (-ая,-ое) |
| Область примененияEF000101 | Труба установочная |
| Применениеданные поставщика | Протяжка кабеля |
| Серияданные поставщика | Протяжка кабельная |
Прочие характеристики 2
| СкрученныйEF012121 | Да |
|---|---|
| На тележкеданные поставщика | false |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 30 м |
|---|---|
| Диаметр вытягиваемого кабеляEF009745 | 3.5 мм |
| Высота изделияданные поставщика | 0.35 см |
| Длина изделияданные поставщика | 3000 см в единицах производителя |
| Ширина изделияданные поставщика | 0.35 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор. (1 шт.) | 1 шт | 38.7 × 31.4 × 3.3 см | 0.403 | 0.004 | |
| Базовая единица шт | 1 шт | 420 × 420 × 15 мм | 0.45 | 0.003 | |
| Групповая упаковка упак. (40 шт) | 40 шт | — | — | — | |
| Групповая упаковка упак. (30 шт) | 30 шт | 61 × 40 × 40.5 см | 15.263 | 0.099 | |
| Групповая упаковка упак (35 шт) | 35 шт | 60.2 × 39.9 × 39.9 см | 15.735 | 0.096 |
-
Базовая единица кор. (1 шт.)
- В упаковке
- 1 шт
- Габариты
- 38.7 × 31.4 × 3.3 см
- Вес, кг
- 0.403
- Объём, м³
- 0.004
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 420 × 420 × 15 мм
- Вес, кг
- 0.45
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка упак. (40 шт)
- В упаковке
- 40 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (30 шт)
- В упаковке
- 30 шт
- Габариты
- 61 × 40 × 40.5 см
- Вес, кг
- 15.263
- Объём, м³
- 0.099
- EAN / GTIN
-
Групповая упаковка упак (35 шт)
- В упаковке
- 35 шт
- Габариты
- 60.2 × 39.9 × 39.9 см
- Вес, кг
- 15.735
- Объём, м³
- 0.096
- EAN / GTIN
