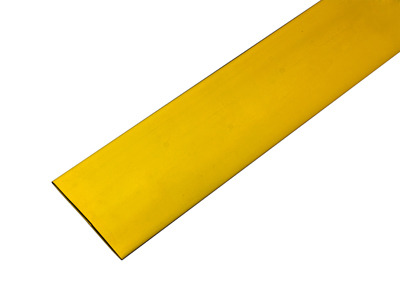

Трубка термоусаживаемая ТУТнг-LS (2:1)-35/17,5 желтая REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки1 мм
Длина1 м
Рабочая температура-55–125 °C
Внутр диаметр до термоусадки35 мм
Внутр диаметр после термоусадки17.5 мм
Номин поперечное сечение961.63–240.41 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.

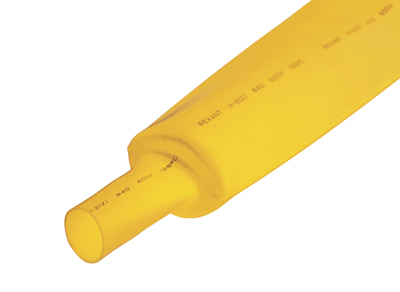

Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Трубка не поддерживает горение: в отсутствие открытого огня затухает и не воспламеняется. Это обеспечивает дополнительную безопасность в случае возникновения пожара.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -55–125 |
| Рабочая температураEF002393 | -55–125 °C |
| Не поддерживает горениеданные поставщика | true |
| Температура усадкиданные поставщика | 100 °C |
Материалы и конструкция 3
| ЦветEF000007 | Желтый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 1 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 35 мм |
| Внутр диаметр после термоусадкиEF003677 | 17.5 мм |
| Номин поперечное сечениеEF005124 | 961.63–240.41 мм кв. |
| Высота изделияданные поставщика | 3.5 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 3.5 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | длина 90, высота 1080 неполные | 0.052 | — | |
| Групповая упаковка кор. (10 шт.) | 10 шт | 100 × 6 × 4.5 см | 0.736 | 0.003 | |
| Групповая упаковка спец упаковка кор. (200 шт.) | 200 шт | 105 × 21 × 16.5 см | 14.75 | 0.036 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- длина 90, высота 1080 неполные
- Вес, кг
- 0.052
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (10 шт.)
- В упаковке
- 10 шт
- Габариты
- 100 × 6 × 4.5 см
- Вес, кг
- 0.736
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (200 шт.)
- В упаковке
- 200 шт
- Габариты
- 105 × 21 × 16.5 см
- Вес, кг
- 14.75
- Объём, м³
- 0.036
- EAN / GTIN
