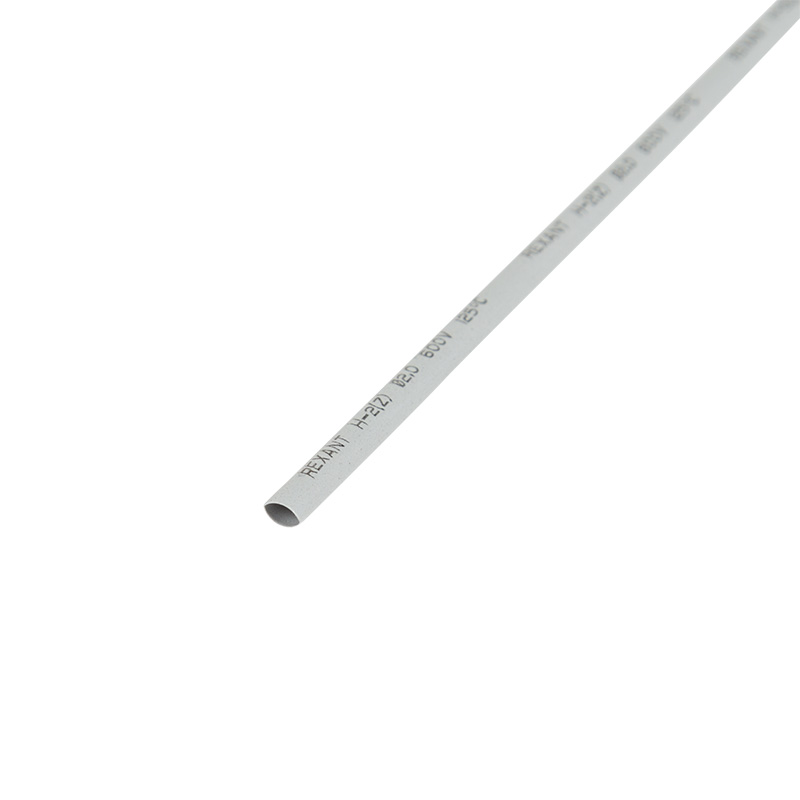

Трубка термоусаживаемая ТУТнг-LS (2:1)-2/1 серая REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки0.35 мм
Длина1 м
Рабочая температура-55–125 °C
Внутр диаметр до термоусадки2 мм
Внутр диаметр после термоусадки1 мм
Номин поперечное сечение3.14–0.79 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Трубка не поддерживает горение: в отсутствие открытого огня затухает и не воспламеняется. Это обеспечивает дополнительную безопасность в случае возникновения пожара.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -55–125 |
| Рабочая температураEF002393 | -55–125 °C |
| Не поддерживает горениеданные поставщика | true |
| Температура усадкиданные поставщика | 100 °C |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0.35 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 2 мм |
| Внутр диаметр после термоусадкиEF003677 | 1 мм |
| Номин поперечное сечениеEF005124 | 3.14–0.79 мм кв. |
| Высота изделияданные поставщика | 0.2 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 0.2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 20 × 25 × 103 | 0.002 | — | |
| Групповая упаковка кор (2 000 шт) | 2000 шт | 105 × 16 × 20 см | 5.4 | 0.034 | |
| Групповая упаковка упак. (50 шт) | 50 шт | 100 × 7 × 1.5 см | 1.116 | 0.001 | |
| Групповая упаковка спец упаковка кор. (4 000 шт) | 4000 шт | 105 × 27 × 26.5 см | 11.346 | 0.075 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 20 × 25 × 103
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 105 × 16 × 20 см
- Вес, кг
- 5.4
- Объём, м³
- 0.034
- EAN / GTIN
-
Групповая упаковка упак. (50 шт)
- В упаковке
- 50 шт
- Габариты
- 100 × 7 × 1.5 см
- Вес, кг
- 1.116
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (4 000 шт)
- В упаковке
- 4000 шт
- Габариты
- 105 × 27 × 26.5 см
- Вес, кг
- 11.346
- Объём, м³
- 0.075
- EAN / GTIN
