Трубка термоусаживаемая ТУТнг-LS (2:1)-10/5 синяя REXANT
SDS_Group · артикул 21-0006

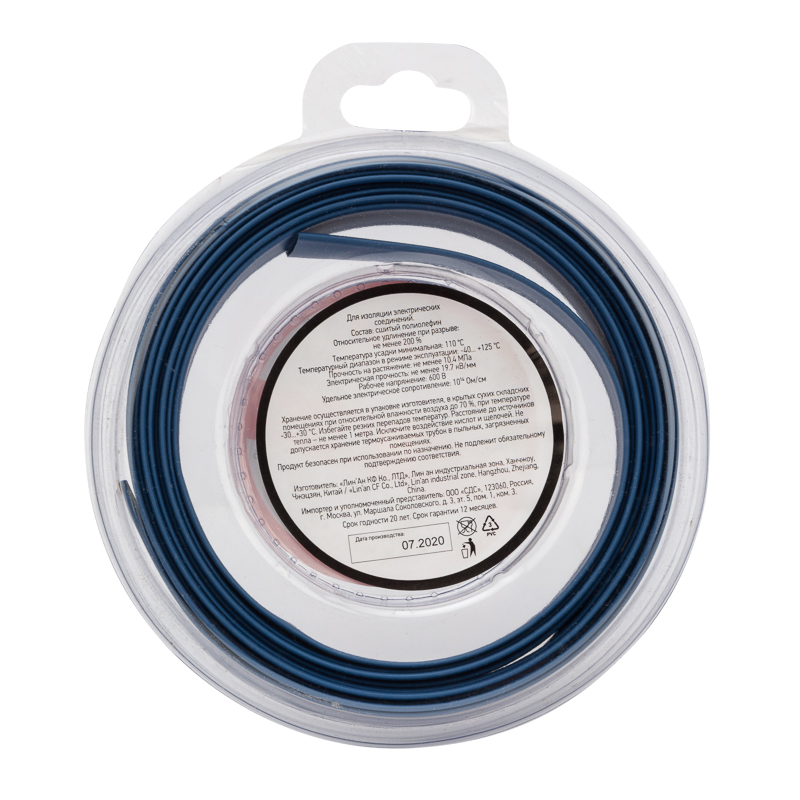

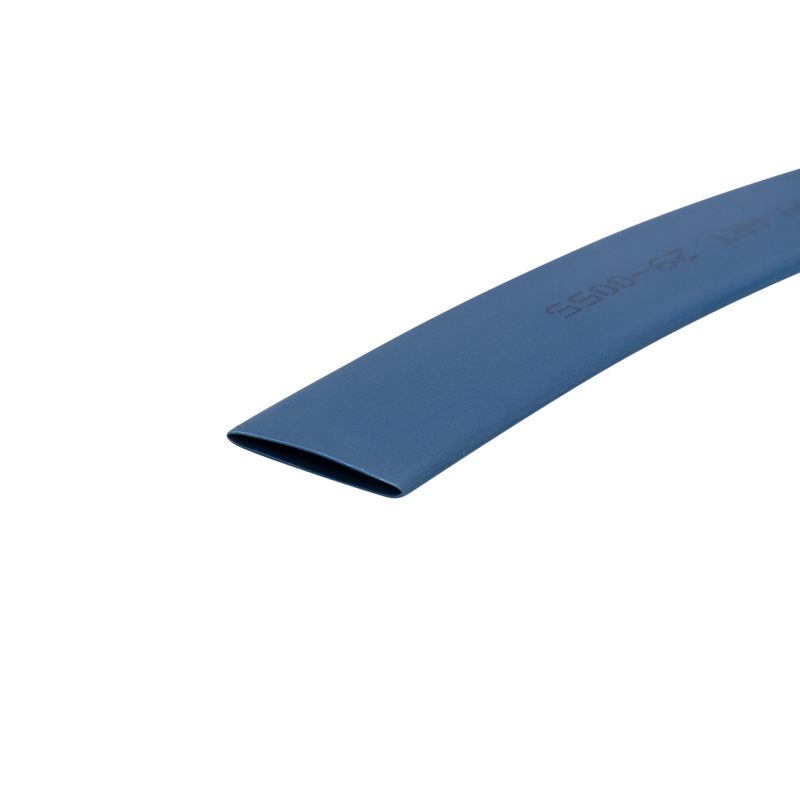

Изображение может отличаться от конкретного исполнения.
REXANT

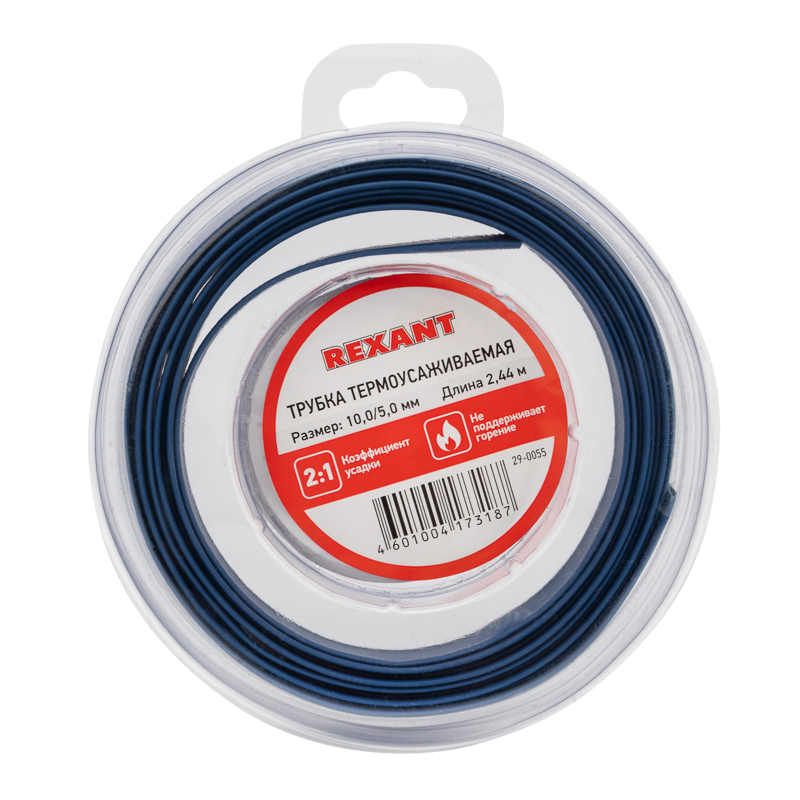

Трубка термоусаживаемая ТУТ нг-LS (2:1)-10/5 синяя (ролик 2,44м) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки0.6 мм
Длина2.44 м
Рабочая температура-40–125 °C
Внутр диаметр до термоусадки10 мм
Внутр диаметр после термоусадки5 мм
Номин поперечное сечение78.5–19.63 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Трубка не поддерживает горение: в отсутствие открытого огня затухает и не воспламеняется. Это обеспечивает дополнительную безопасность в случае возникновения пожара.
Изделие поставляется в удобном ролике, что позволяет легко отмерить и отрезать необходимую длину, минимизируя отходы.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -40–125 |
| Рабочая температураEF002393 | -40–125 °C |
| Не поддерживает горениеданные поставщика | true |
| Температура усадкиданные поставщика | 110 °C |
Материалы и конструкция 3
| ЦветEF000007 | Синий |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0.6 мм |
|---|---|
| ДлинаEF001438 | 2.44 м |
| Внутр диаметр до термоусадкиEF003676 | 10 мм |
| Внутр диаметр после термоусадкиEF003677 | 5 мм |
| Номин поперечное сечениеEF005124 | 78.5–19.63 мм кв. |
| Высота изделияданные поставщика | 1 см |
| Длина изделияданные поставщика | 244 см в единицах производителя |
| Ширина изделияданные поставщика | 1 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 12.1 × 10.9 × 4 см | 0.037 | 0.001 | |
| Групповая упаковка кор (200 шт) | 200 шт | 47.4 × 47.1 × 32.1 см | 9.187 | 0.072 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.1 × 10.9 × 4 см
- Вес, кг
- 0.037
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 47.4 × 47.1 × 32.1 см
- Вес, кг
- 9.187
- Объём, м³
- 0.072
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 6
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Трубка термоусаживаемая ТУТнг-LS (2:1)-10/5 синяя REXANT
SDS_Group · артикул 21-0006
Трубка термоусаживаемая ТУТ нг-LS (2:1)-8/4 синяя (ролик 2,44м) REXANT
SDS_Group · артикул 29-0045
Трубка термоусаживаемая ТУТ нг-LS (2:1)-8/4 синяя (ролик 2,44м) REXANT
SDS_Group · артикул 29-0045
Трубка термоусаживаемая ТУТ-HF (2:1)-10/5 синяя PROconnect
SDS_Group · артикул 55-1005
Трубка термоусаживаемая ТУТ-HF (2:1)-10/5 синяя PROconnect
SDS_Group · артикул 55-1005
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
Отказное
PDF · 199,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
