Трубка термоусаживаемая ТУТнг-LS (2:1)-6/3 белая REXANT
SDS_Group · артикул 20-6001
Изображение может отличаться от конкретного исполнения.
PROconnect

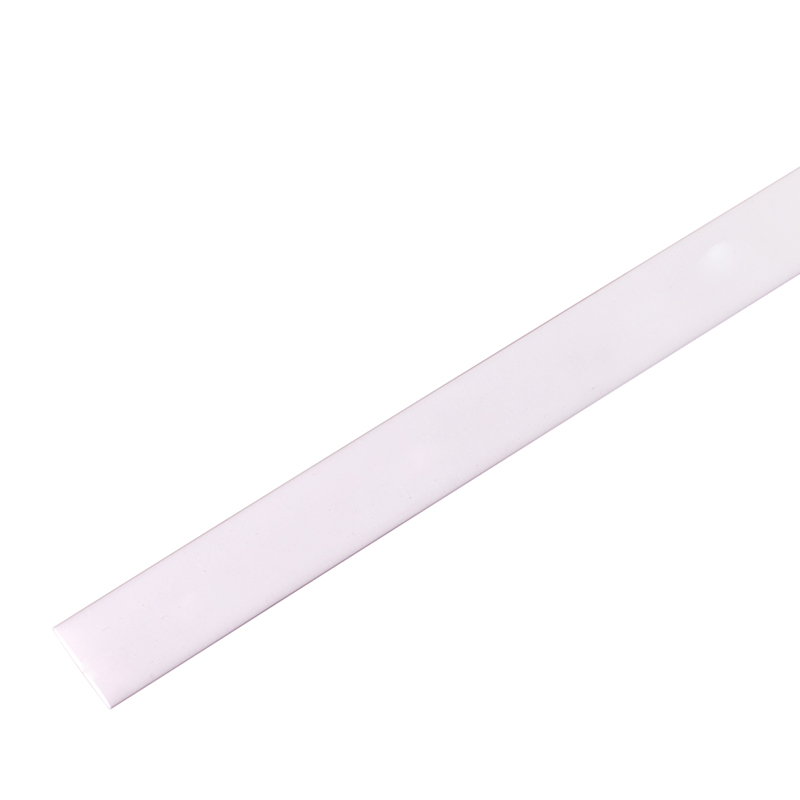

Трубка термоусаживаемая ТУТ-HF (2:1)-6/3 белая PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки0.55 мм
Длина1 м
Рабочая температура-55–100 °C
Внутр диаметр до термоусадки6 мм
Внутр диаметр после термоусадки3 мм
Номин поперечное сечение28.26–7.07 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Изделие выполнено из экологически безопасного материала – полиолефина. Отличается высокой гибкостью.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 МПа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -55–100 |
| Рабочая температураEF002393 | -55–100 °C |
| Не поддерживает горениеданные поставщика | false |
| Температура усадкиданные поставщика | 110 °C |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0.55 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 6 мм |
| Внутр диаметр после термоусадкиEF003677 | 3 мм |
| Номин поперечное сечениеEF005124 | 28.26–7.07 мм кв. |
| Высота изделияданные поставщика | 0.6 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 0.6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 50 шт | 20 × 16 × 105 | 0.009 | — | |
| Групповая упаковка кор (1 500 шт) | 1500 шт | 103 × 30 × 30 см | 12.7 | 0.093 | |
| Групповая упаковка упак (50 шт) | 50 шт | 100 × 4 × 9 см | 0.445 | 0.004 |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 20 × 16 × 105
- Вес, кг
- 0.009
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 500 шт)
- В упаковке
- 1500 шт
- Габариты
- 103 × 30 × 30 см
- Вес, кг
- 12.7
- Объём, м³
- 0.093
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 100 × 4 × 9 см
- Вес, кг
- 0.445
- Объём, м³
- 0.004
- EAN / GTIN
