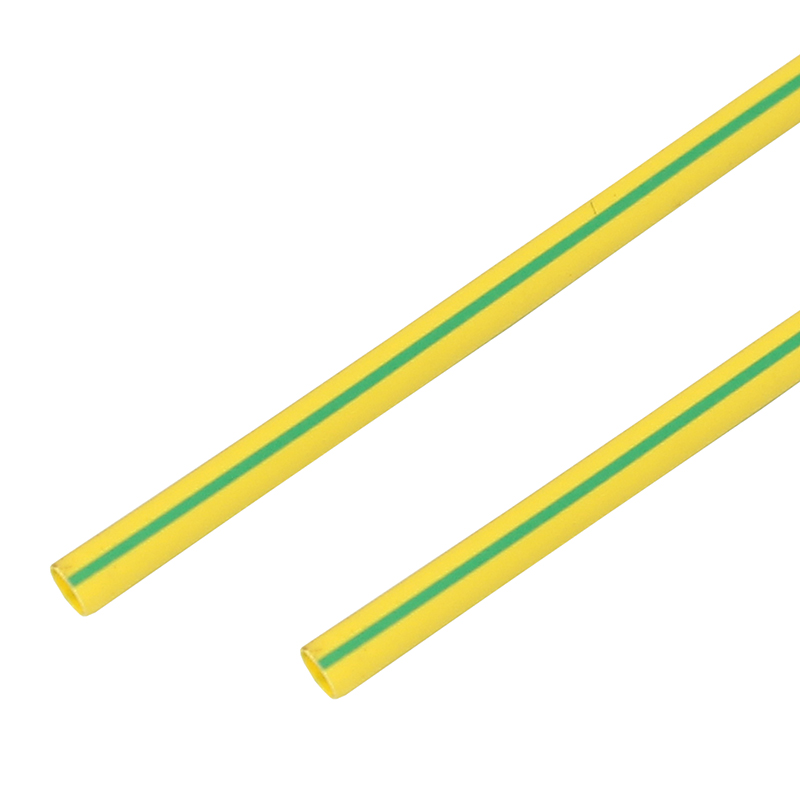

Трубка термоусаживаемая ТУТнг-LS (2:1)-25/12,5 желто-зеленая REXANT
SDS_Group · артикул 22-5007
Изображение может отличаться от конкретного исполнения.
PROconnect
Трубка термоусаживаемая ТУТ 25,0/12,5мм, желто-зеленая, упаковка 10 шт. по 1м, PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки0,9 мм
Длина1 м
Рабочая температура-55–100 °C
Внутр диаметр до термоусадки25 мм
Внутр диаметр после термоусадки12,5 мм
Номин поперечное сечение490,63–122,66 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Изделие выполнено из экологически безопасного материала – полиолефина. Отличается высокой гибкостью.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 МПа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF002393 | -55–100 °C |
Материалы и конструкция 3
| ЦветEF000007 | Желто-зеленый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 1
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0,9 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 25 мм |
| Внутр диаметр после термоусадкиEF003677 | 12,5 мм |
| Номин поперечное сечениеEF005124 | 490,63–122,66 мм кв. |
| Номин. диаметр в дюймахEF007988 | н/д |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт. | — | — | — | |
| Базовая единица шт | 10 шт | 20 × 16 × 105 | 0.04 | — | |
| Групповая упаковка кор (300 шт) | 300 шт. | 1.03 × 0.14 × 0.23 м | 14.3 | 0.033 | |
| Групповая упаковка упак (50 шт) | 50 шт. | 1.03 × 0.14 × 0.23 | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт. | — | — | — |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 20 × 16 × 105
- Вес, кг
- 0.04
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (300 шт)
- В упаковке
- 300 шт.
- Габариты
- 1.03 × 0.14 × 0.23 м
- Вес, кг
- 14.3
- Объём, м³
- 0.033
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт.
- Габариты
- 1.03 × 0.14 × 0.23
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт.
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
