Трубка термоусаживаемая ТУТ-HF (2:1)-20/10 белая PROconnect
SDS_Group · артикул 55-2001
Изображение может отличаться от конкретного исполнения.
PROconnect

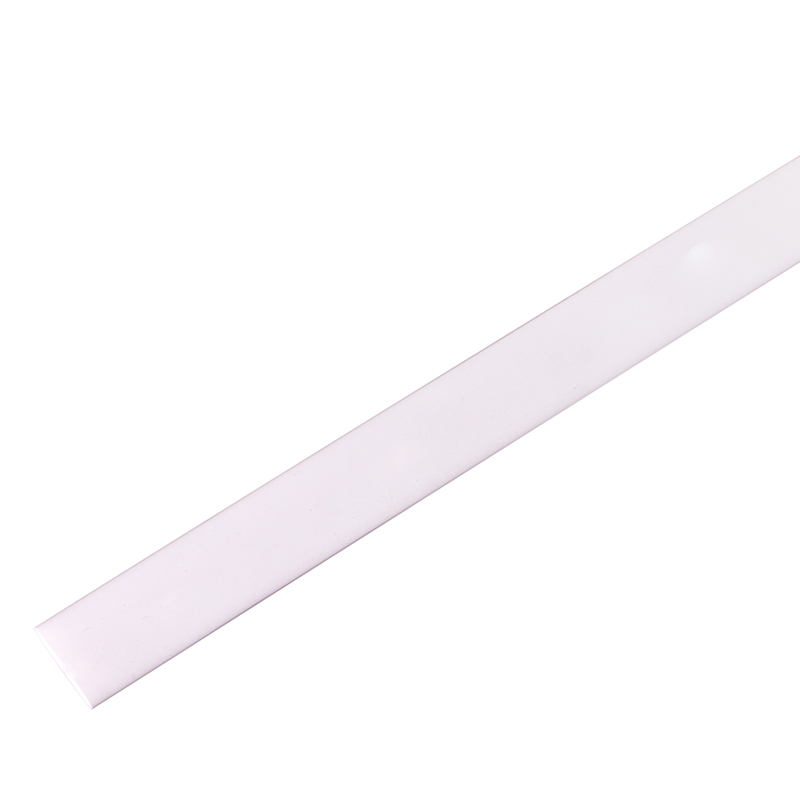

Трубка термоусаживаемая ТУТ 16,0/8,0мм, белая, упаковка 50 шт. по 1м, PROconnect
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки0,7 мм
Длина1 м
Рабочая температура-55–100 °C
Внутр диаметр до термоусадки16 мм
Внутр диаметр после термоусадки8 мм
Номин поперечное сечение200,96–50,24 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Изделие выполнено из экологически безопасного материала – полиолефина. Отличается высокой гибкостью.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 МПа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Рабочая температураEF002393 | -55–100 °C |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 1
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Нет |
| Коэффициент усадкиEF008048 | 2:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0,7 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 16 мм |
| Внутр диаметр после термоусадкиEF003677 | 8 мм |
| Номин поперечное сечениеEF005124 | 200,96–50,24 мм кв. |
| Номин. диаметр в дюймахEF007988 | н/д |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт. | 1 × 0.025 × 0.002 | 0.019 | — | |
| Базовая единица шт | 50 шт | 100 × 25 × 2 | 0.02 | — | |
| Групповая упаковка кор (400 шт) | 400 шт. | 1.03 × 0.14 × 0.2 м | 12.9 | 0.029 | |
| Групповая упаковка упак (100 шт) | 100 шт. | 1.03 × 0.14 × 0.2 | — | — | |
| Групповая упаковка упак (50 шт) | 50 шт. | 1 × 0.1 × 0.1 м | 0.956 | 0.01 |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт.
- Габариты
- 1 × 0.025 × 0.002
- Вес, кг
- 0.019
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 100 × 25 × 2
- Вес, кг
- 0.02
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (400 шт)
- В упаковке
- 400 шт.
- Габариты
- 1.03 × 0.14 × 0.2 м
- Вес, кг
- 12.9
- Объём, м³
- 0.029
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт.
- Габариты
- 1.03 × 0.14 × 0.2
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт.
- Габариты
- 1 × 0.1 × 0.1 м
- Вес, кг
- 0.956
- Объём, м³
- 0.01
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 1; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
Отказное
PDF · 199,5 КБ
Сертификат или декларация
Отказное
PDF · 1,5 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
