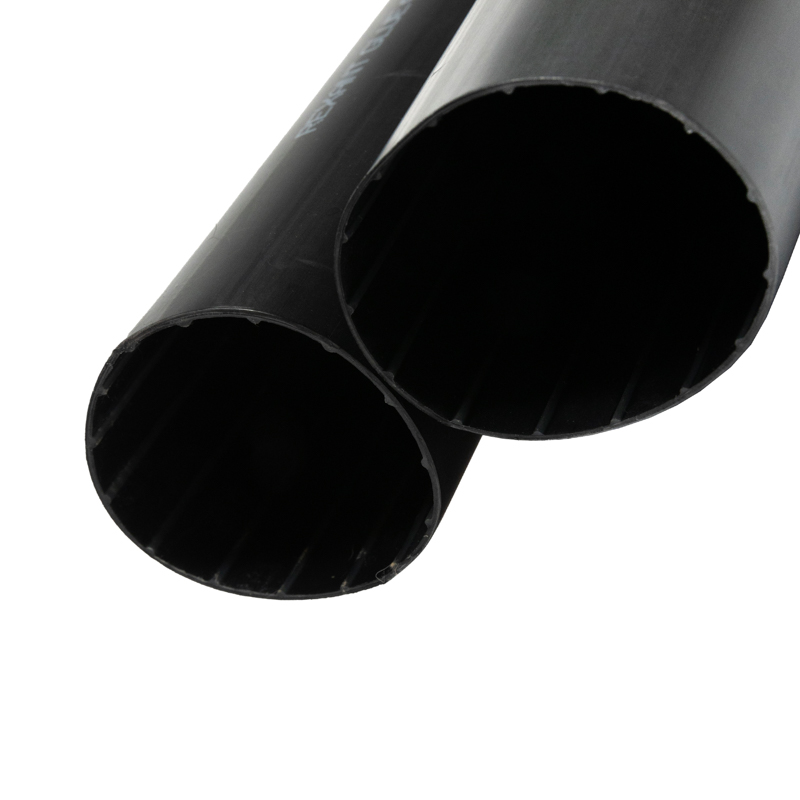

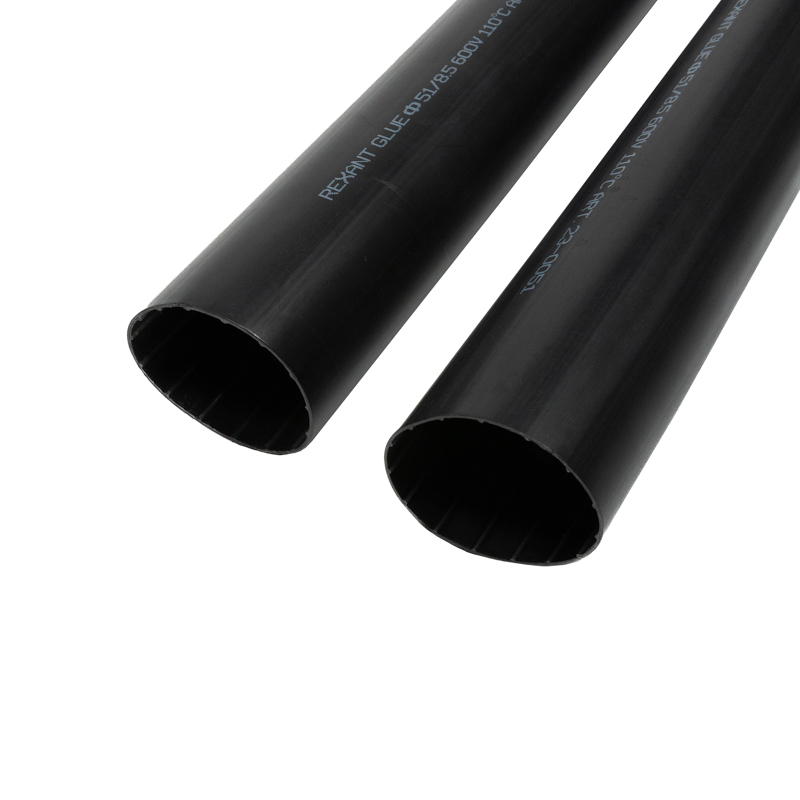

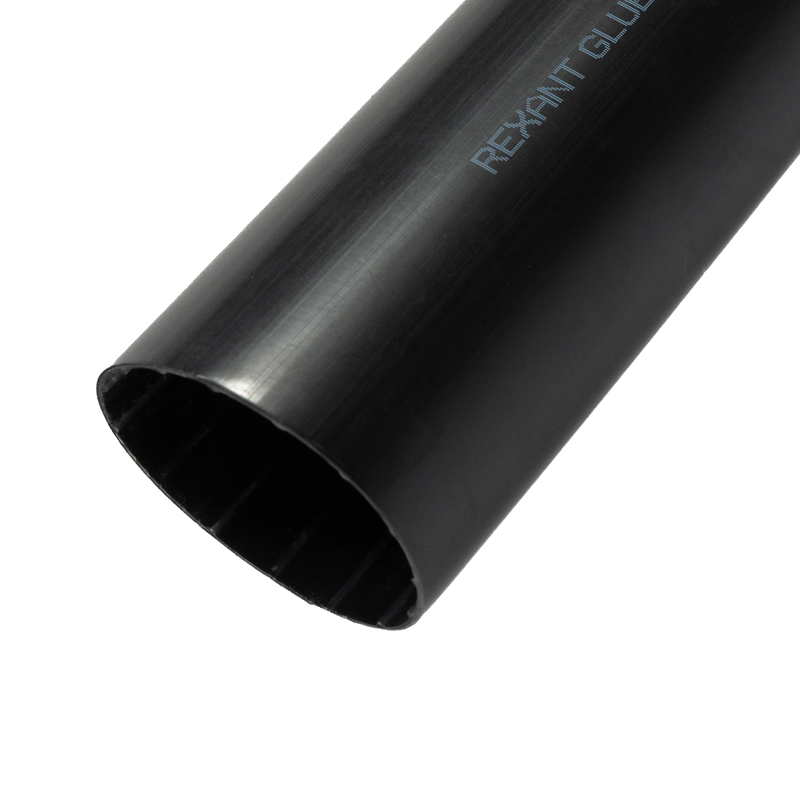

Трубка термоусаживаемая клеевая ТТК (6:1)-51/8,5 черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки4 мм
Длина1 м
Рабочая температура-55–125 °C
Внутр диаметр до термоусадки51 мм
Внутр диаметр после термоусадки8.5 мм
Номин поперечное сечение2041.79–56.72 мм кв.
Модель или исполнениеСреднестенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий. Трубка 6:1 отличается повышенным коэффициентом усадки и используется при соединении кабелей и проводов с очень значительной разницей разницей диаметров.

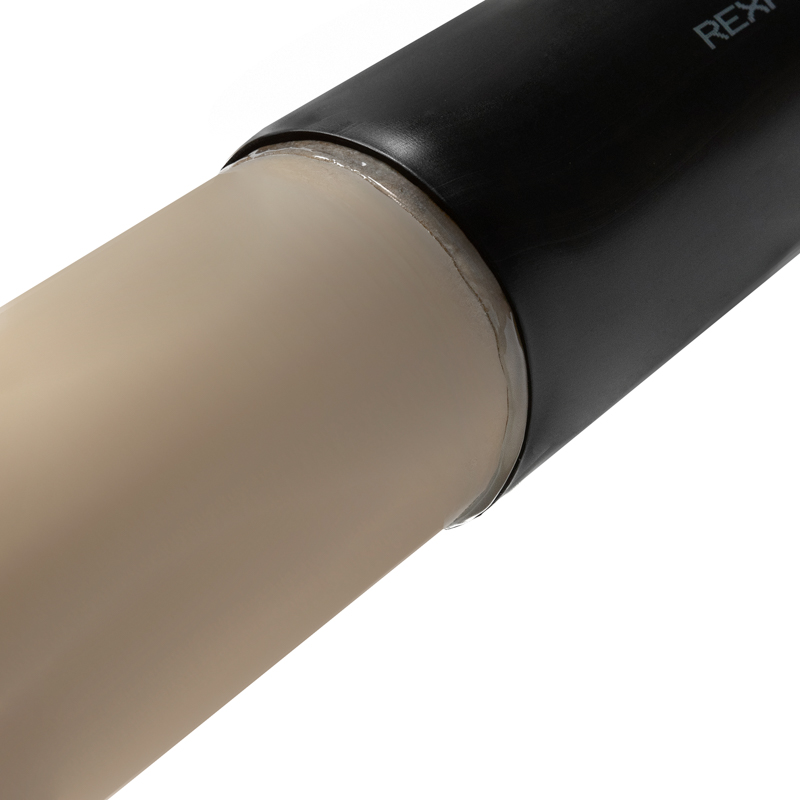

Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
По всей длине внутренней стороны трубки нанесен клеевой слой. При нагреве клей расплавляется и заполняет пустоты, герметизирует и склеивает место стыка с объектом воздействия.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200 %.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -55–125 |
| Рабочая температураEF002393 | -55–125 °C |
| Не поддерживает горениеданные поставщика | false |
| Температура усадкиданные поставщика | 125 °C |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Среднестенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Да |
| Коэффициент усадкиEF008048 | 6:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 4 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 51 мм |
| Внутр диаметр после термоусадкиEF003677 | 8.5 мм |
| Номин поперечное сечениеEF005124 | 2041.79–56.72 мм кв. |
| Высота изделияданные поставщика | 5.1 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 5.1 см |

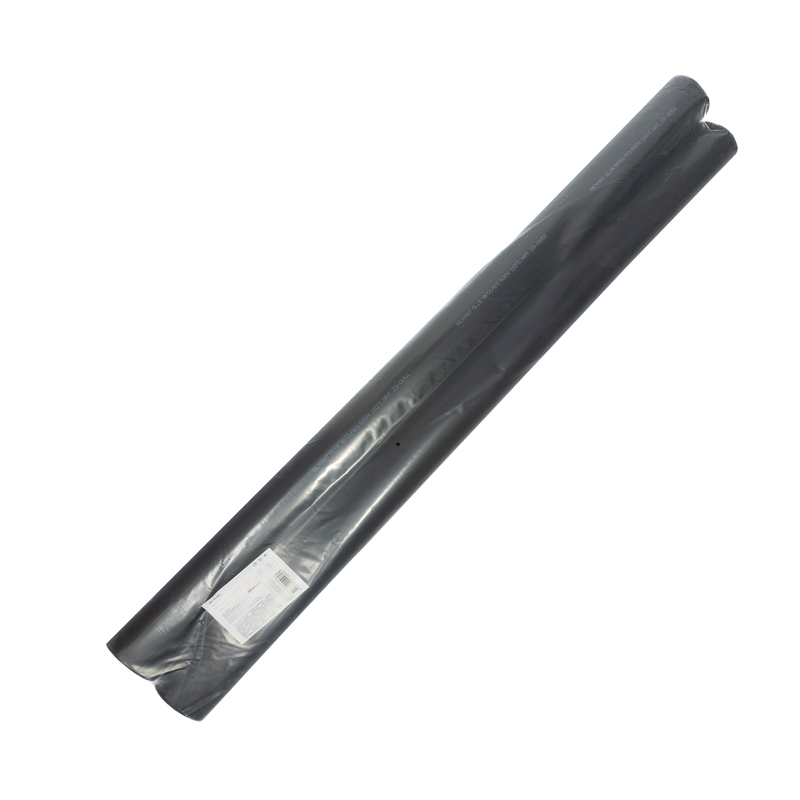

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 2 шт | — | 0.293 | 0.004 | |
| Групповая упаковка кор (20 шт) | 20 шт | 105 × 30.5 × 25.5 см | 5.884 | 0.082 | |
| Групповая упаковка упак. (2 шт) | 2 шт | 100 × 15 × 5 см | 0.43 | 0.008 |
-
Базовая единица шт
- В упаковке
- 2 шт
- Габариты
- —
- Вес, кг
- 0.293
- Объём, м³
- 0.004
- EAN / GTIN
-
Групповая упаковка кор (20 шт)
- В упаковке
- 20 шт
- Габариты
- 105 × 30.5 × 25.5 см
- Вес, кг
- 5.884
- Объём, м³
- 0.082
- EAN / GTIN
-
Групповая упаковка упак. (2 шт)
- В упаковке
- 2 шт
- Габариты
- 100 × 15 × 5 см
- Вес, кг
- 0.43
- Объём, м³
- 0.008
- EAN / GTIN
