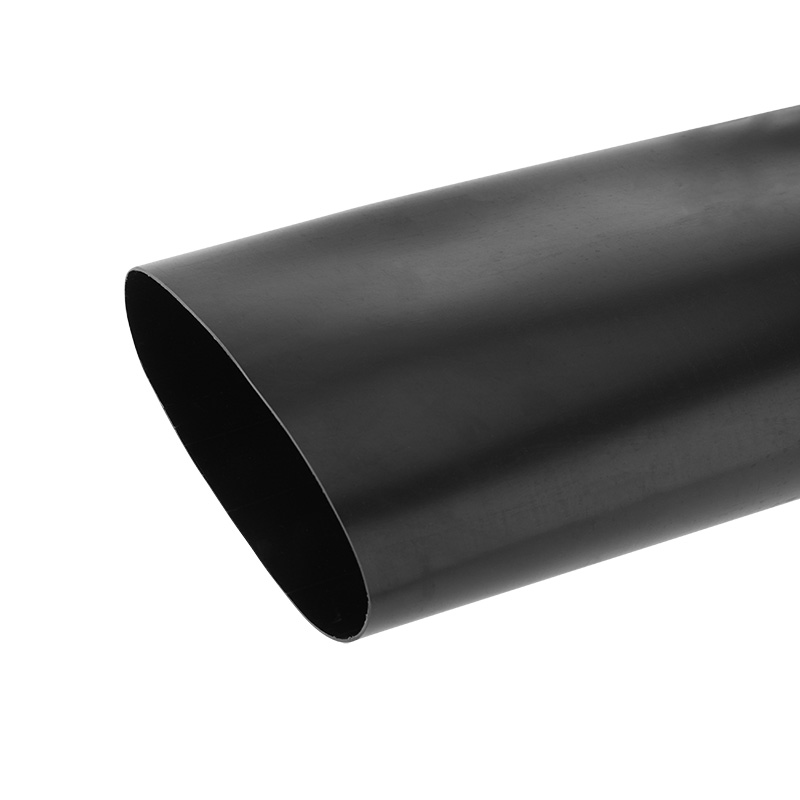

Трубка термоусаживаемая клеевая ТТК (6:1)-130/22 черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки5 мм
Длина1 м
Рабочая температура-55–125 °C
Внутр диаметр до термоусадки130 мм
Внутр диаметр после термоусадки22 мм
Номин поперечное сечение13266.5–379.94 мм кв.
Модель или исполнениеСреднестенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий. Трубка 6:1 отличается повышенным коэффициентом усадки и используется при соединении кабелей и проводов с очень значительной разницей разницей диаметров.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
По всей длине внутренней стороны трубки нанесен клеевой слой. При нагреве клей расплавляется и заполняет пустоты, герметизирует и склеивает место стыка с объектом воздействия.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200 %.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -55–125 |
| Рабочая температураEF002393 | -55–125 °C |
| Не поддерживает горениеданные поставщика | false |
| Температура усадкиданные поставщика | 125 °C |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Среднестенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Да |
| Коэффициент усадкиEF008048 | 6:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 5 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 130 мм |
| Внутр диаметр после термоусадкиEF003677 | 22 мм |
| Номин поперечное сечениеEF005124 | 13266.5–379.94 мм кв. |
| Высота изделияданные поставщика | 13 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 13 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 100 × 19 × 6.5 см | 0.629 | 0.012 | |
| Групповая упаковка кор. (30 шт) | 30 шт | 32 × 42 × 105 см | 26.4 | 0.141 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 100 × 19 × 6.5 см
- Вес, кг
- 0.629
- Объём, м³
- 0.012
- EAN / GTIN
-
Групповая упаковка кор. (30 шт)
- В упаковке
- 30 шт
- Габариты
- 32 × 42 × 105 см
- Вес, кг
- 26.4
- Объём, м³
- 0.141
- EAN / GTIN
