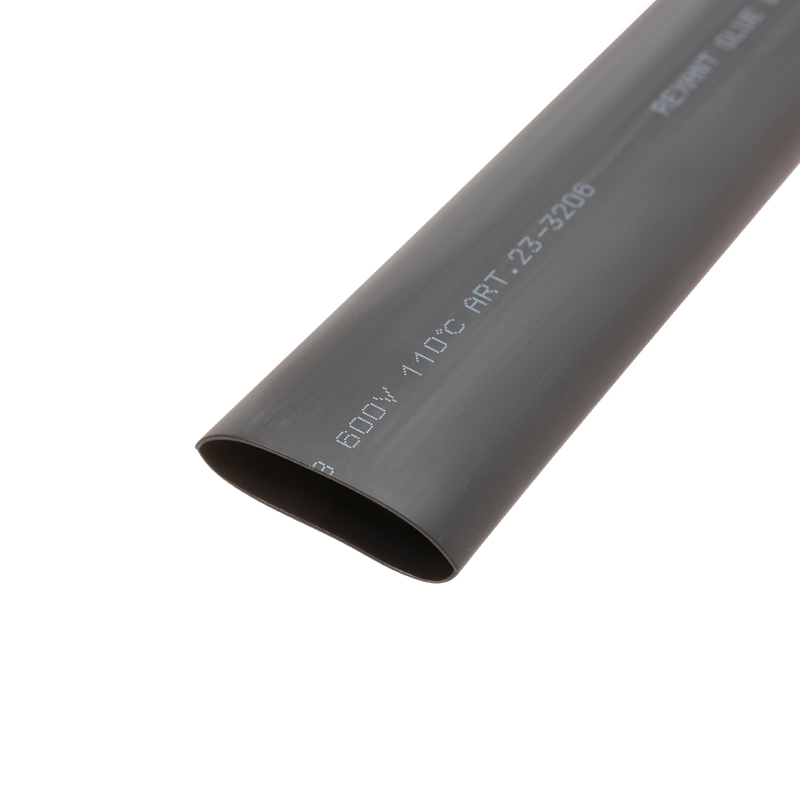

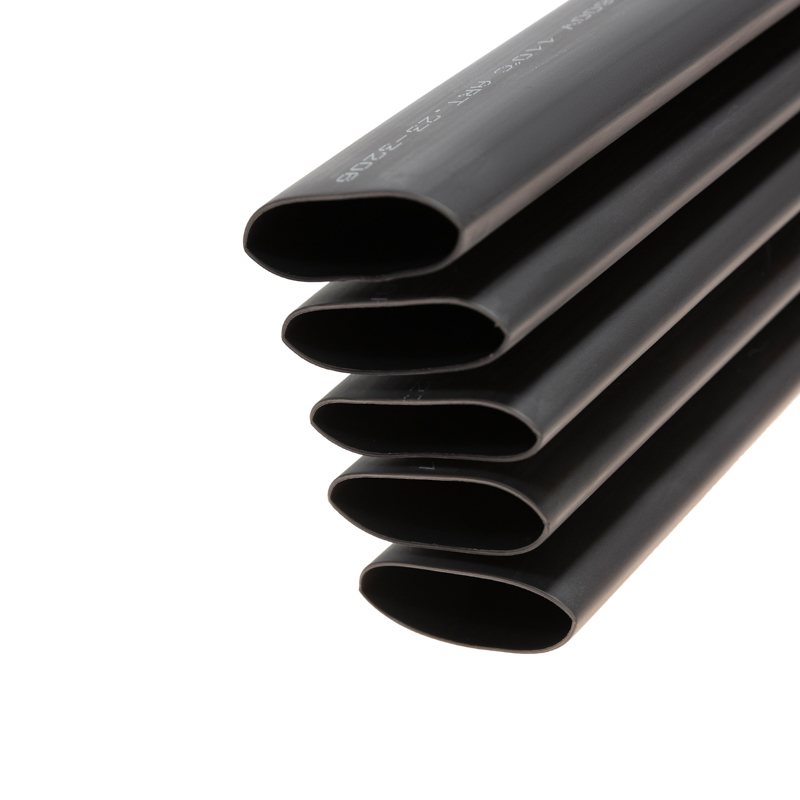

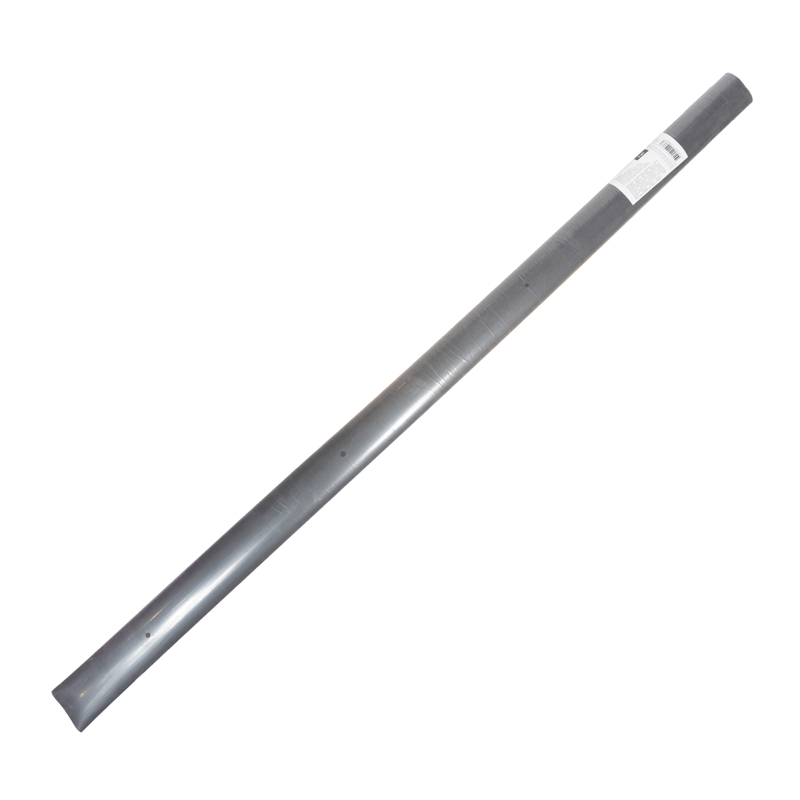

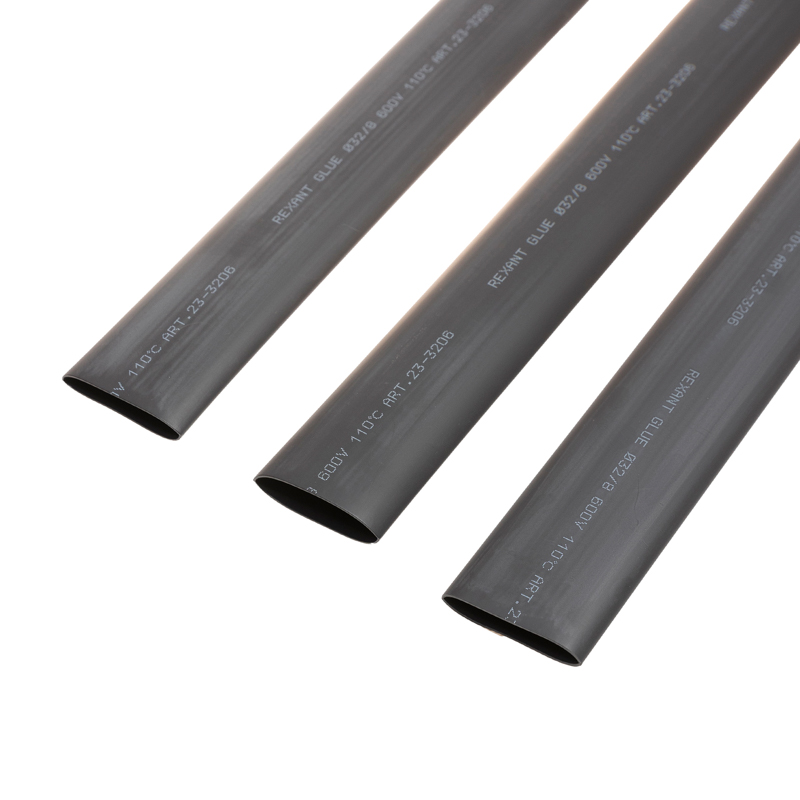

Трубка термоусаживаемая клеевая ТТК (4:1)-32/8 черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Толщина стенки после термоусадки3 мм
Длина1 м
Рабочая температура-55–110 °C
Внутр диаметр до термоусадки32 мм
Внутр диаметр после термоусадки8 мм
Номин поперечное сечение803.84–50.24 мм кв.
Модель или исполнениеТонкостенная
ТипТермоусаживаемая (-ый)
Описание и назначение
Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий. Трубка 4:1 отличается повышенным коэффициентом усадки и используется при соединении кабелей и проводов со средней разницей диаметров.

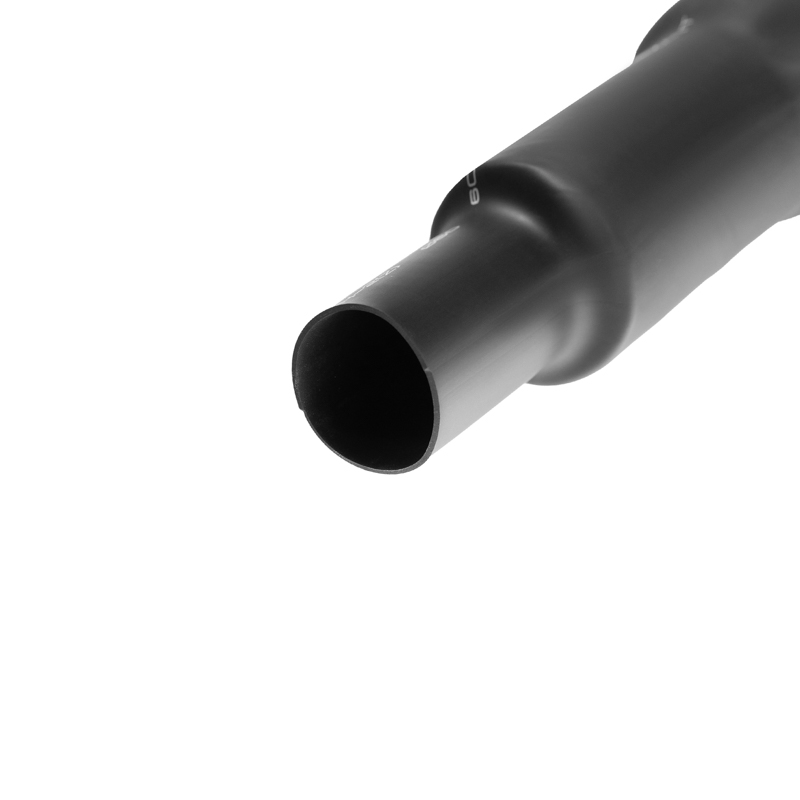

Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.

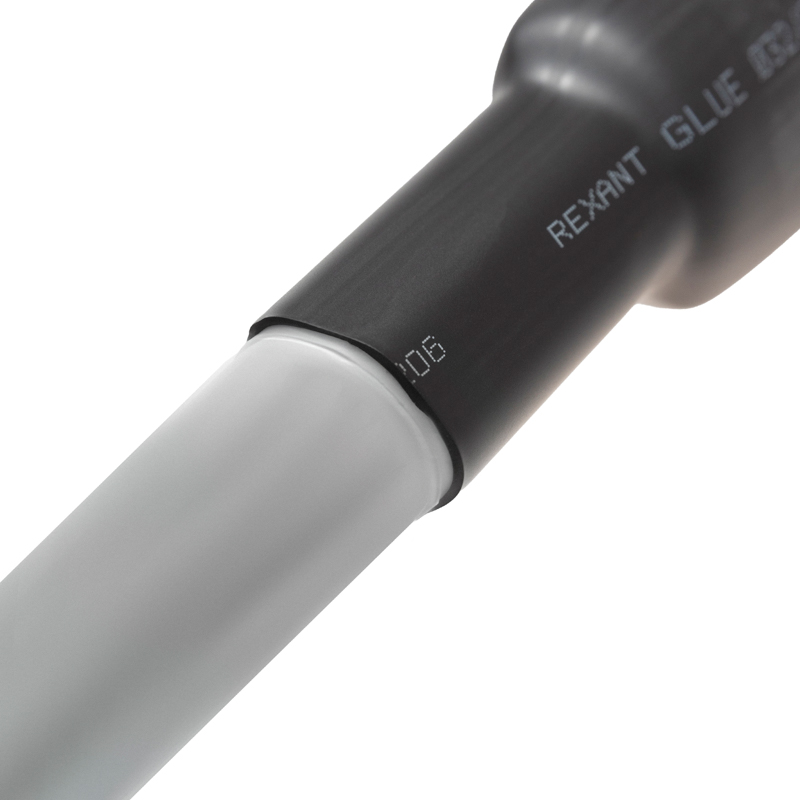

По всей длине внутренней стороны трубки нанесен клеевой слой. При нагреве клей расплавляется и заполняет пустоты, герметизирует и склеивает место стыка с объектом воздействия.
Трубка не поддерживает горение: в отсутствие открытого огня затухает и не воспламеняется.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200 %.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -55–110 |
| Рабочая температураEF002393 | -55–110 °C |
| Не поддерживает горениеданные поставщика | true |
| Температура усадкиданные поставщика | 100 °C |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Полиолефин (PEX) |
Классификация и назначение 3
| ТипEF001139 | Термоусаживаемая (-ый) |
|---|---|
| Применениеданные поставщика | Изоляция и герметизация электрических соединений |
| Серияданные поставщика | Термоусаживаемая трубка |
Прочие характеристики 4
| Возможность нанесения печатной маркеровкиEF007677 | Да |
|---|---|
| С внутр клеевым слоемEF007951 | Да |
| Коэффициент усадкиEF008048 | 4:1 |
| Соотв UL-Underwriters Laboratories СШАEF008093 | Да |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 3 мм |
|---|---|
| ДлинаEF001438 | 1 м |
| Внутр диаметр до термоусадкиEF003676 | 32 мм |
| Внутр диаметр после термоусадкиEF003677 | 8 мм |
| Номин поперечное сечениеEF005124 | 803.84–50.24 мм кв. |
| Высота изделияданные поставщика | 3.2 см |
| Длина изделияданные поставщика | 100 см в единицах производителя |
| Ширина изделияданные поставщика | 3.2 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 5 шт | — | 0.139 | 0.001 | |
| Групповая упаковка кор (50 шт) | 50 шт | 105 × 21 × 16.5 см | 7.287 | 0.036 | |
| Групповая упаковка упак. (5 шт) | 5 шт | 100 × 9 × 4 см | 0.7 | 0.004 |
-
Базовая единица шт
- В упаковке
- 5 шт
- Габариты
- —
- Вес, кг
- 0.139
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (50 шт)
- В упаковке
- 50 шт
- Габариты
- 105 × 21 × 16.5 см
- Вес, кг
- 7.287
- Объём, м³
- 0.036
- EAN / GTIN
-
Групповая упаковка упак. (5 шт)
- В упаковке
- 5 шт
- Габариты
- 100 × 9 × 4 см
- Вес, кг
- 0.7
- Объём, м³
- 0.004
- EAN / GTIN
