Трубка термоусадочная ТТУ нг-LS 50/25 желтая (25м/упак) IEK
IEK · артикул UDRS-D50-25-K05
Изображение может отличаться от конкретного исполнения.
IEK

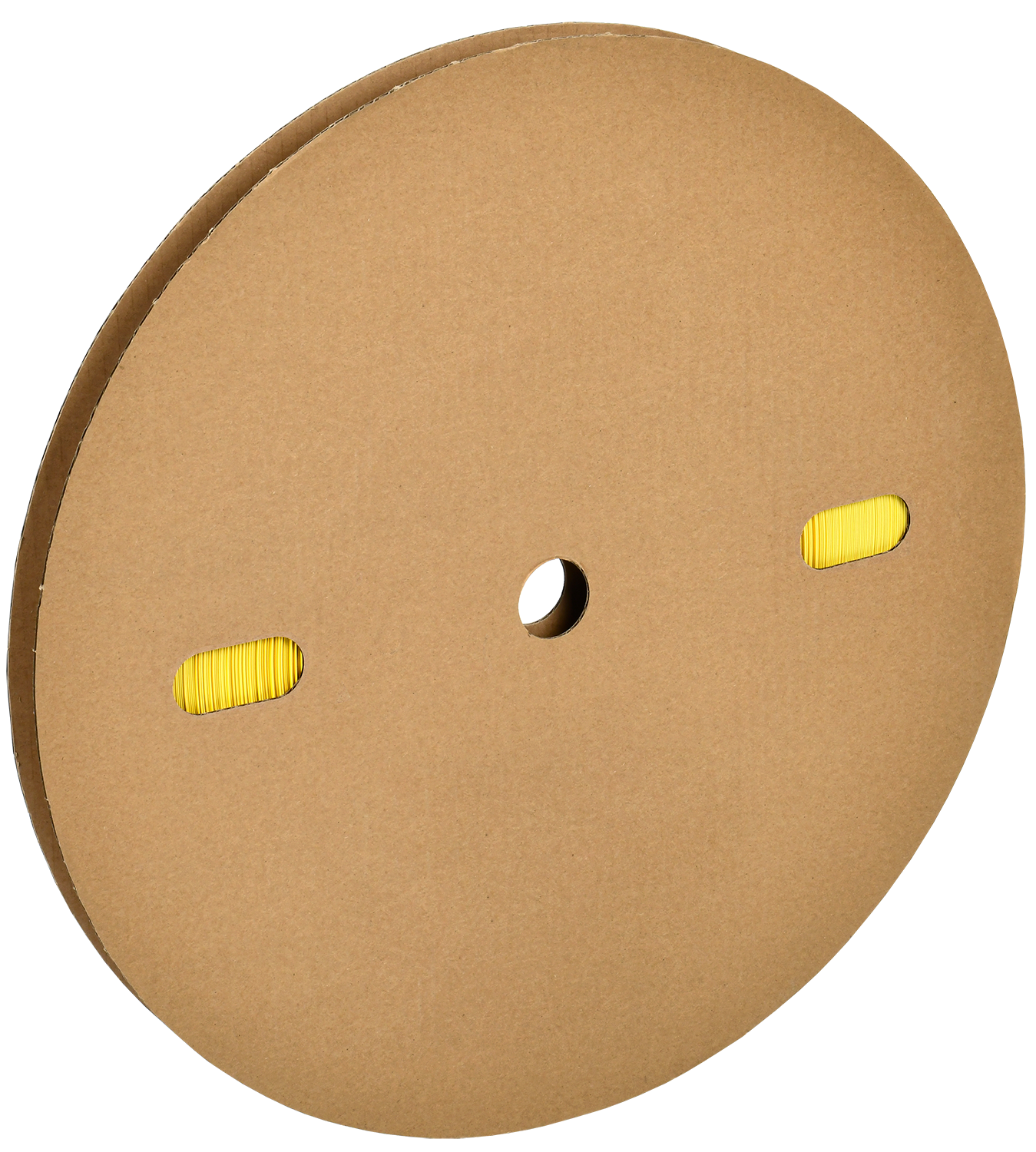

Трубка термоусадочная ТТУ нг-LS 60/30 желтая (25м/упак) IEK
ИсточникКаталог IEK
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-55...125 °C
ЦветЖелтый
Модель или исполнениеТонкостенная
Толщина стенки после термоусадки1,2±0,2
ТипТермоусадка
Длина25
МатериалПрочее
Внутр диаметр до термоусадки60
Описание и назначение
Трубка термоусадочная используется для электрической изоляции, герметизации и маркировки соединений проводов, не содержит галогенов, обладает свойством подавления горения. Принцип действия — изменение своего диаметра путем усадки в два раза.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Рабочая температураEF002393 | -55...125 °C |
|---|---|
| Монтажная температураEF008326 | -10...50 |
| Мин температура начала усадкиданные поставщика | 70 °C |
| Мин температура полной усадкиданные поставщика | 125 °C |
Электрические и световые параметры 2
| Для диэлектрич прочности изоляции доEF008536 | ≥ 15 |
|---|---|
| Объемное электрическое сопротивлениеданные поставщика | ≥ 1х10^14 Ом на м |
Материалы и конструкция 3
| ЦветEF000007 | Желтый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Прочее |
Механические характеристики 1
| Прочность на растяжениеданные поставщика | ≥ 10,4 Мпа |
|---|
Классификация и назначение 1
| ТипEF001139 | Термоусадка |
|---|
Прочие характеристики 3
| С внутр клеевым слоемEF007951 | Нет |
|---|---|
| Коэффициент усадкиEF008048 | 2:1 |
| Рабочее напряж AC 50 Гцданные поставщика | 660 В |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 1,2±0,2 |
|---|---|
| ДлинаEF001438 | 25 |
| Внутр диаметр до термоусадкиEF003676 | 60 |
| Внутр диаметр после термоусадкиEF003677 | 30 |
| Номин поперечное сечениеEF005124 | 55 |
| Диапазон диаметров проводовданные поставщика | 35,0...55,0 мм |
| Толщина стенки до термоусадкиданные поставщика | 0,6±0,1 мм |
| Удлинение до разрываданные поставщика | ≥ 200 процентов |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КАТУШКА | 1 упак | 0.265 × 0.265 × 0.1 м | 5.118 | 0.007022 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 4 упак | 0.425 × 0.31 × 0.31 м | 20.47 | 0.040842 |
-
Базовая единица КАТУШКА
- В упаковке
- 1 упак
- Габариты
- 0.265 × 0.265 × 0.1 м
- Вес, кг
- 5.118
- Объём, м³
- 0.007022
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 4 упак
- Габариты
- 0.425 × 0.31 × 0.31 м
- Вес, кг
- 20.47
- Объём, м³
- 0.040842
- EAN / GTIN
