Трубка термоусадочная ТТУ нг-LS 18/9 желто-зеленая (100м/упак) IEK
IEK · артикул UDRS-D18-100-K52
Изображение может отличаться от конкретного исполнения.
IEK

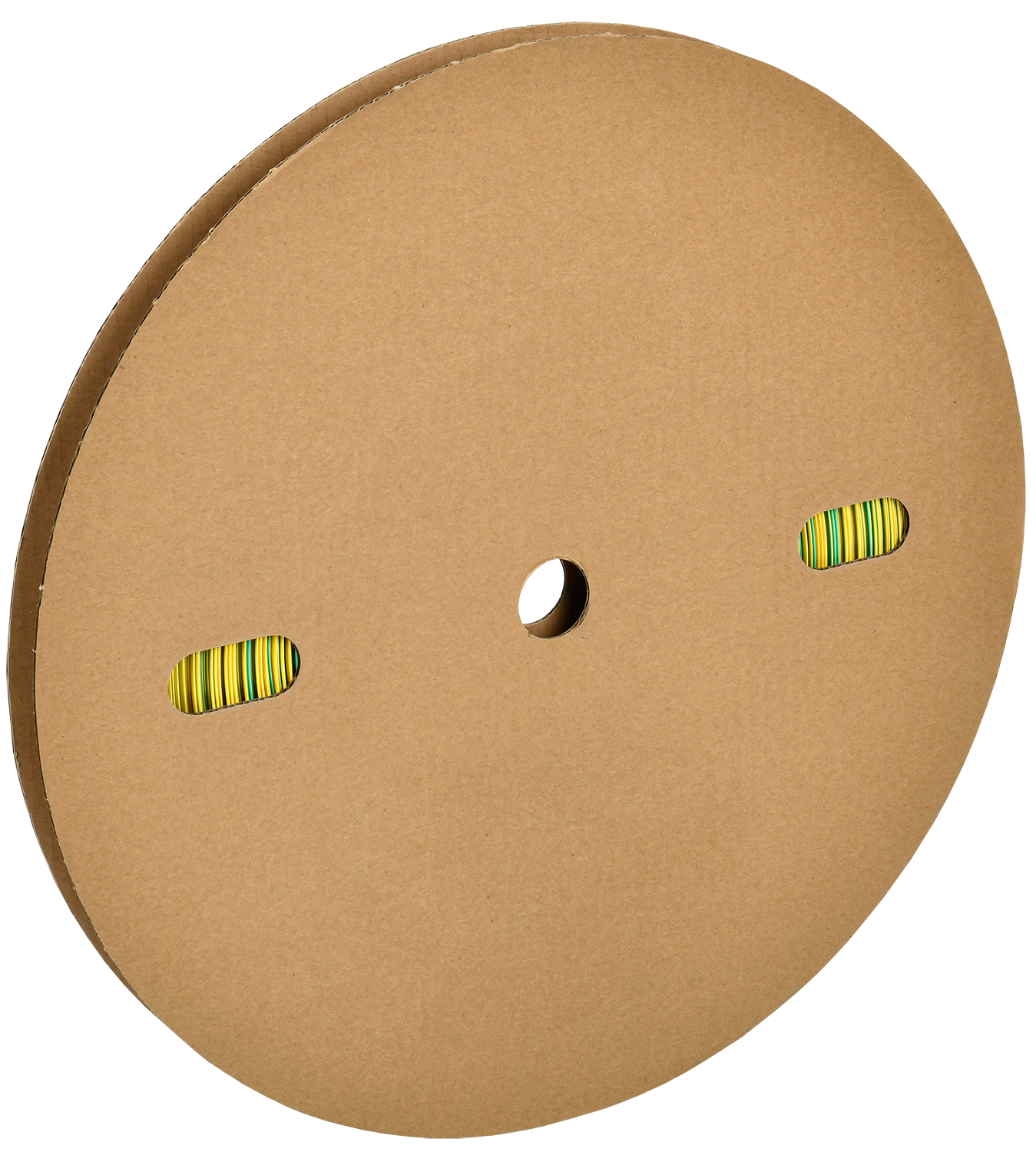

Трубка термоусадочная ТТУ нг-LS 20/10 желто-зеленая (100м/упак) IEK
ИсточникКаталог IEK
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-55...125 °C
ЦветЖелто-зеленый
Модель или исполнениеТонкостенная
Толщина стенки после термоусадки0,9±0,1
ТипТермоусадка
Длина100
МатериалПрочее
Внутр диаметр до термоусадки20
Описание и назначение
Трубка термоусадочная используется для электрической изоляции, герметизации и маркировки соединений проводов, не содержит галогенов, обладает свойством подавления горения. Принцип действия — изменение своего диаметра путем усадки в два раза.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Рабочая температураEF002393 | -55...125 °C |
|---|---|
| Монтажная температураEF008326 | -10...50 |
| Мин температура начала усадкиданные поставщика | 70 °C |
| Мин температура полной усадкиданные поставщика | 125 °C |
Электрические и световые параметры 2
| Для диэлектрич прочности изоляции доEF008536 | ≥ 15 |
|---|---|
| Объемное электрическое сопротивлениеданные поставщика | ≥ 1х10^14 Ом на м |
Материалы и конструкция 3
| ЦветEF000007 | Желто-зеленый |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Прочее |
Механические характеристики 1
| Прочность на растяжениеданные поставщика | ≥ 10,4 Мпа |
|---|
Классификация и назначение 1
| ТипEF001139 | Термоусадка |
|---|
Прочие характеристики 3
| С внутр клеевым слоемEF007951 | Нет |
|---|---|
| Коэффициент усадкиEF008048 | 2:1 |
| Рабочее напряж AC 50 Гцданные поставщика | 660 В |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0,9±0,1 |
|---|---|
| ДлинаEF001438 | 100 |
| Внутр диаметр до термоусадкиEF003676 | 20 |
| Внутр диаметр после термоусадкиEF003677 | 10 |
| Номин поперечное сечениеEF005124 | 19 |
| Диапазон диаметров проводовданные поставщика | 10,4...19,0 мм |
| Толщина стенки до термоусадкиданные поставщика | 0,5±0,1 мм |
| Удлинение до разрываданные поставщика | ≥ 200 процентов |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КАТУШКА | 1 упак | — | 4.467 | 0.010227 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 6 упак | 0.29 × 0.46 × 0.46 м | 26.8 | 0.061364 |
-
Базовая единица КАТУШКА
- В упаковке
- 1 упак
- Габариты
- —
- Вес, кг
- 4.467
- Объём, м³
- 0.010227
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 6 упак
- Габариты
- 0.29 × 0.46 × 0.46 м
- Вес, кг
- 26.8
- Объём, м³
- 0.061364
- EAN / GTIN
