Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная (1м) IEK
IEK · артикул UDRS-D15-1-K02
Изображение может отличаться от конкретного исполнения.
IEK

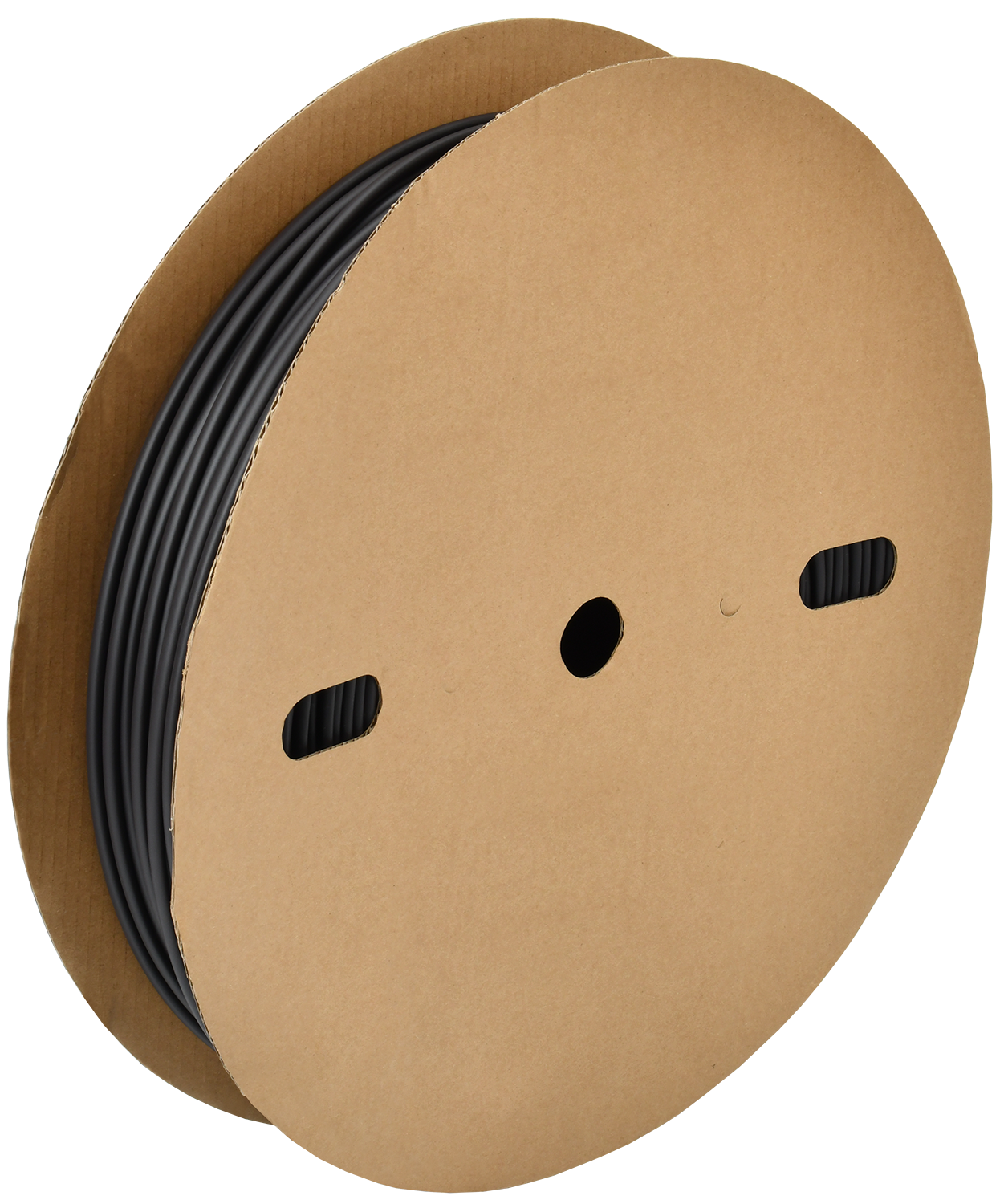

Трубка термоусадочная ТТУ нг-LS 1,5/0,75 черная (200м/упак) IEK
ИсточникКаталог IEK
КлассификацияEC000217
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-60...125 °C
ЦветЧерный
Модель или исполнениеТонкостенная
Толщина стенки после термоусадки0,4
ТипТермоусадка
Длина200
МатериалПрочее
Внутр диаметр до термоусадки1,5
Описание и назначение
Трубка термоусадочная используется для электрической изоляции, герметизации и маркировки соединений проводов, не содержит галогенов, обладает свойством подавления горения. Принцип действия — изменение своего диаметра путем усадки в два раза.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Рабочая температураEF002393 | -60...125 °C |
|---|---|
| Монтажная температураEF008326 | -10...50 |
| Мин температура начала усадкиданные поставщика | 70 °C |
| Мин температура полной усадкиданные поставщика | 125 °C |
Электрические и световые параметры 2
| Для диэлектрич прочности изоляции доEF008536 | ≥ 15 |
|---|---|
| Объемное электрическое сопротивлениеданные поставщика | ≥ 1х10^15 Ом на м |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Тонкостенная |
| МатериалEF002169 | Прочее |
Механические характеристики 1
| Прочность на растяжениеданные поставщика | ≥ 10,4 Мпа |
|---|
Классификация и назначение 1
| ТипEF001139 | Термоусадка |
|---|
Прочие характеристики 3
| С внутр клеевым слоемEF007951 | Нет |
|---|---|
| Коэффициент усадкиEF008048 | 2:1 |
| Рабочее напряж AC 50 Гцданные поставщика | 660 В |
Размеры и упаковка
Изделие
| Толщина стенки после термоусадкиEF001073 | 0,4 |
|---|---|
| ДлинаEF001438 | 200 |
| Внутр диаметр до термоусадкиEF003676 | 1,5 |
| Внутр диаметр после термоусадкиEF003677 | 0,75 |
| Номин поперечное сечениеEF005124 | 1,4 |
| Диапазон диаметров проводовданные поставщика | 0,95...1,4 мм |
| Толщина стенки до термоусадкиданные поставщика | 0,2±0,05 мм |
| Удлинение до разрываданные поставщика | ≥ 220 процентов |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КАТУШКА | 1 упак | 0.308 × 0.301 × 0.038 м | 0.557 | 0.003767 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 12 упак | 0.316 × 0.313 × 0.457 м | 6.684 | 0.045204 |
-
Базовая единица КАТУШКА
- В упаковке
- 1 упак
- Габариты
- 0.308 × 0.301 × 0.038 м
- Вес, кг
- 0.557
- Объём, м³
- 0.003767
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 12 упак
- Габариты
- 0.316 × 0.313 × 0.457 м
- Вес, кг
- 6.684
- Объём, м³
- 0.045204
- EAN / GTIN
