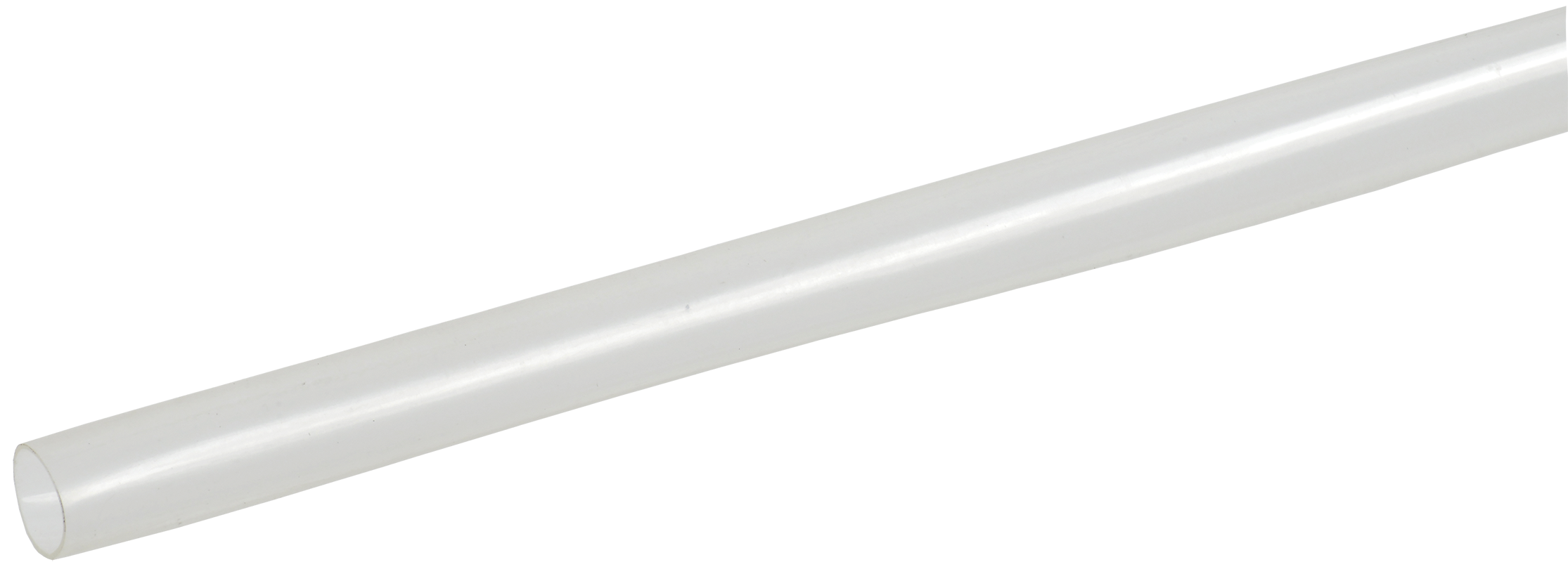

Трубка термоусаживаемая ТТУк 4,8/2,4 2:1 прозрачная с клеем (1м) IEK

Изображение может отличаться от конкретного исполнения.

IEK

Трубка термоусаживаемая ТТУк 4,8/2,4 2:1 прозрачная с клеем (1м) IEK

Артикул: UDW-48-24-21-K00 ETIM-класс: EC000217 EAN: 4606056445169 EAN: 4606056445176 Обновлено: 03.07.2026
ИсточникКаталог IEK
КлассификацияEC000217
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Рабочая температура-55...125 °C
ЦветПрозрачный (светопроницаемый)
Модель или исполнениеСреднестенный
Свободный от галогеновДа
Толщина стенки после термоусадки0,8
ТипТермоусадка
Длина1
МатериалПрочее

Описание и назначение

Трубки СТТК и ТТК предназначены для герметизации и изоляции соединений всех типов силовых кабелей с бумажной масло-пропитанной, пластмассовой изоляцией и с изоляцией из сшитого полиэтилена.
На внутреннюю поверхность трубки нанесен клеевой термоплавкий слой, обеспечивающий абсолютную герметизацию после усадки.
Прозрачные трубки ТТУк применяются для механической защиты и электрической изоляции (до 1000 В) чувствительных электронных компонентов, контактов, деталей оборудования, датчиков и т.д.. Прозрачная стенка трубок позволяет визуально контролировать состояние защищаемых объектов, мест сварки/спайки проводников, соединение узлов и т.д. Удобны для целей маркировки.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 5

Свободный от галогеновEF000025 Да
Рабочая температураEF002393 -55...125 °C
Монтажная температураEF008326 -10...50
Мин температура начала усадкиданные поставщика 70 °C
Мин температура полной усадкиданные поставщика 125 °C

Электрические и световые параметры 2

Для диэлектрич прочности изоляции доEF008536 ≥ 15
Объемное электрическое сопротивлениеданные поставщика ≥ 1x10^14 Ом на м

Материалы и конструкция 3

ЦветEF000007 Прозрачный (светопроницаемый)
Модель или исполнениеEF000010 Среднестенный
МатериалEF002169 Прочее

Механические характеристики 1

Прочность на растяжениеданные поставщика ≥ 10,4 Мпа

Классификация и назначение 1

ТипEF001139 Термоусадка

Прочие характеристики 3

С внутр клеевым слоемEF007951 Да
Коэффициент усадкиEF008048 2:1
Рабочее напряж AC 50 Гцданные поставщика ≤ 660 В

Размеры и упаковка

Изделие

Толщина стенки после термоусадкиEF001073 0,8
ДлинаEF001438 1
Внутр диаметр до термоусадкиEF003676 4,8
Внутр диаметр после термоусадкиEF003677 2,4
Толщина слоя клея после полного термоусданные поставщика 0,4 мм
Удлинение до разрываданные поставщика ≥ 220 процентов

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица — — — — —
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ 150 м 1.02 × 0.08 × 0.03 м 2.55 0.002448 4606056445169
TRANSPORTING ГОФРОКОРОБ 600 м 1.05 × 0.21 × 0.16 м 10.2 0.03528 4606056445176

  • Базовая единица

    В упаковке
    —
    Габариты
    —
    Вес, кг
    —
    Объём, м³
    —
    EAN / GTIN
    —

  • Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ

    В упаковке
    150 м
    Габариты
    1.02 × 0.08 × 0.03 м
    Вес, кг
    2.55
    Объём, м³
    0.002448
    EAN / GTIN
    4606056445169

  • TRANSPORTING ГОФРОКОРОБ

    В упаковке
    600 м
    Габариты
    1.05 × 0.21 × 0.16 м
    Вес, кг
    10.2
    Объём, м³
    0.03528
    EAN / GTIN
    4606056445176
