Изображение может отличаться от конкретного исполнения.
REXANT

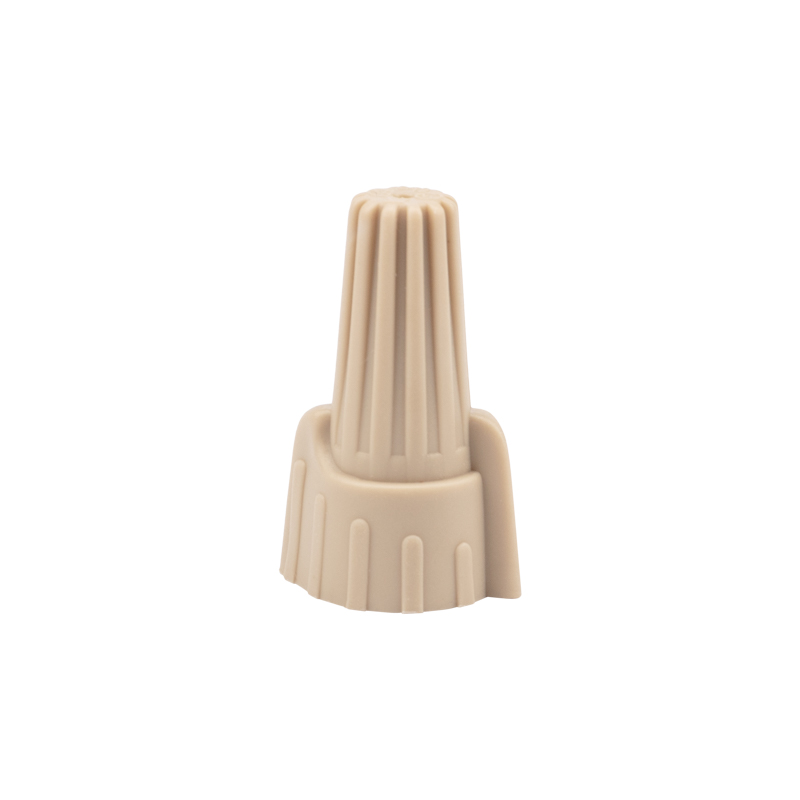

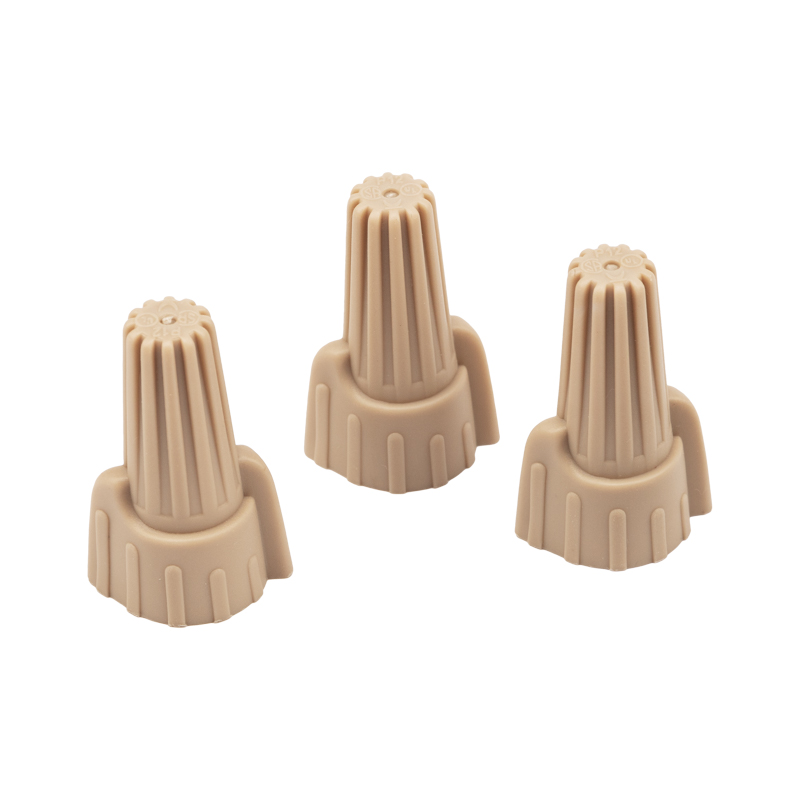

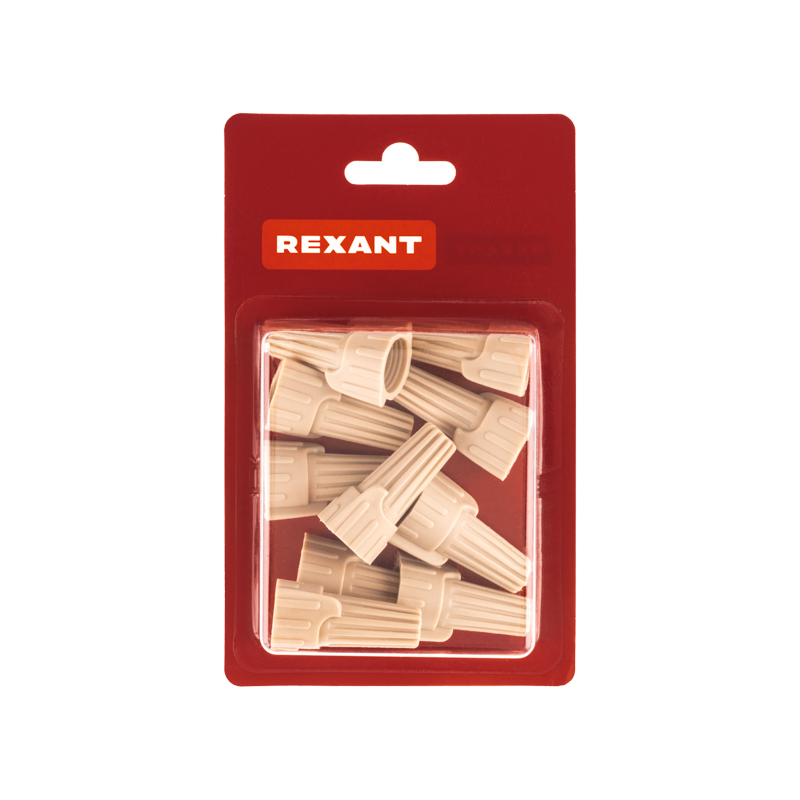

Соединительный изолирующий зажим с лепестками СИЗ-12 ø 11,2 мм (1-12,75 мм²), коричневый (10 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002319
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение600–600 В
Рабочая температура-10–105 °C
Диаметр проводника11.2–11.2 мм
Сечение жилы1–12.75 мм кв.
ЦветКоричневый
Материал корпусаНейлон
Диаметр проводника11.2
Температура эксплуатации-10–105
Описание и назначение
Соединительный изолирующий зажим REXANT предназначен для соединения и фиксации в скрутке медных проводов.

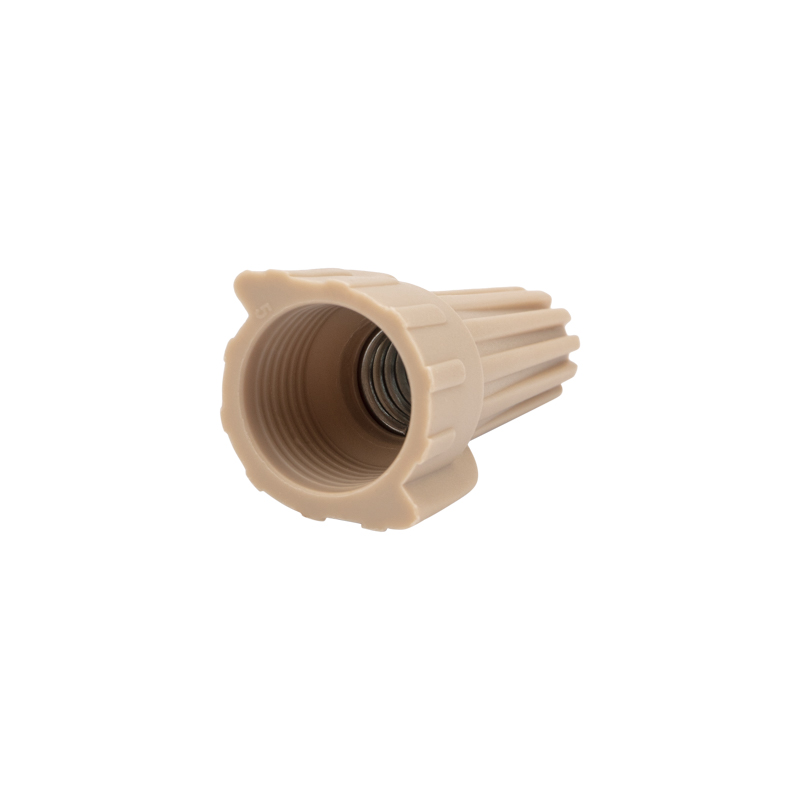

Пружина конической формы обеспечивает надежный захват и удержание скрутки проводов на протяжении всего срока эксплуатации.
Нейлоновый корпус полностью изолирует скрутку проводов.
Он оснащен лепестками, которые увеличивают крутящий момент.
Высокое качество и надежность электрических соединений обеспечивают возможность многократного применения зажимов.
Технические характеристики:
Контактная часть: стальная оцинкованная пружина
Материал корпуса: нейлон 6.6, не содержит галогенов
Температурный диапазон: –10...+105 °С
Максимальное напряжение: 600 В
Суммарное минимальное сечение: 2х0,5 мм²
Суммарное максимальное сечение: 3х4 мм²+0,75 мм²
Цвет корпуса: коричневый
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -10–105 |
|---|---|
| Рабочая температураEF002393 | -10–105 °C |
| Поддерживает горениеданные поставщика | false |
Электрические и световые параметры 2
| Номин раб напряжениеEF000228 | 600–600 В |
|---|---|
| Максимальное напряжениеданные поставщика | 600 В |
Материалы и конструкция 2
| ЦветEF000007 | Коричневый |
|---|---|
| Материал корпусаEF001596 | Нейлон |
Монтаж и подключение 1
| Контактная частьданные поставщика | Стальная оцинкованная пружина |
|---|
Классификация и назначение 3
| Многократное применениеданные поставщика | false |
|---|---|
| Применениеданные поставщика | Соединение проводов |
| Серияданные поставщика | Зажим |
Прочие характеристики 1
| ПрозрачныйEF006243 | Нет |
|---|
Размеры и упаковка
Изделие
| Диаметр проводникаEF001621 | 11.2 |
|---|---|
| Диаметр проводникаEF004211 | 11.2–11.2 мм |
| Сечение жилыEF007572 | 1–12.75 мм кв. |
| Сечение жилданные поставщика | 1 - 12.75 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 12.5 × 7 × 2.3 | 0.018 | — |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 12.5 × 7 × 2.3
- Вес, кг
- 0.018
- Объём, м³
- —
- EAN / GTIN
