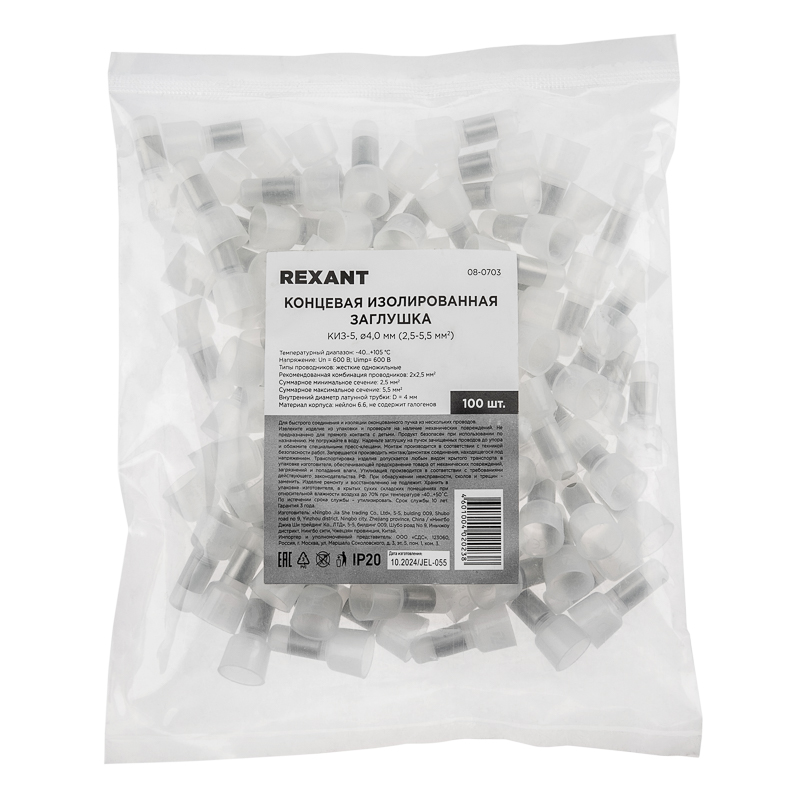

Концевая изолированная заглушка КИЗ-5, ø 4,0 мм (2,5-5,5 мм²) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002319
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение600–600 В
Рабочая температура-40–105 °C
Диаметр проводника4–0 мм
Сечение жилы2.5–5.5 мм кв.
ЦветБелый
Материал корпусаНейлон
Диаметр проводника4
Температура эксплуатации-40–105
Описание и назначение
Концевая изолированная заглушка (КИЗ ø 4 мм) 5.5 мм² REXANT предназначена для быстрого соединения и изоляции оконцованного пучка из нескольких проводов. Изолирующий корпус заглушки изготовлен из прозрачного нейлона, который обеспечит визуальный контроль процесса обжатия предварительно зачищенных жил и безопасное использование, предотвращая нежелательный контакт обжатого пучка кабелей с другими предметами. В корпусе изолирующей заглушки расположена луженая латунная трубка. Заглушка одевается на пучок зачищенных проводов до упора и обжимается специальными пресс-клещами. Конструкция изделия не предусматривает повторное использование.
Технические характеристики:
Температурный диапазон: -40...+105 ℃
Сечение применяемых проводов: 5.5 мм²

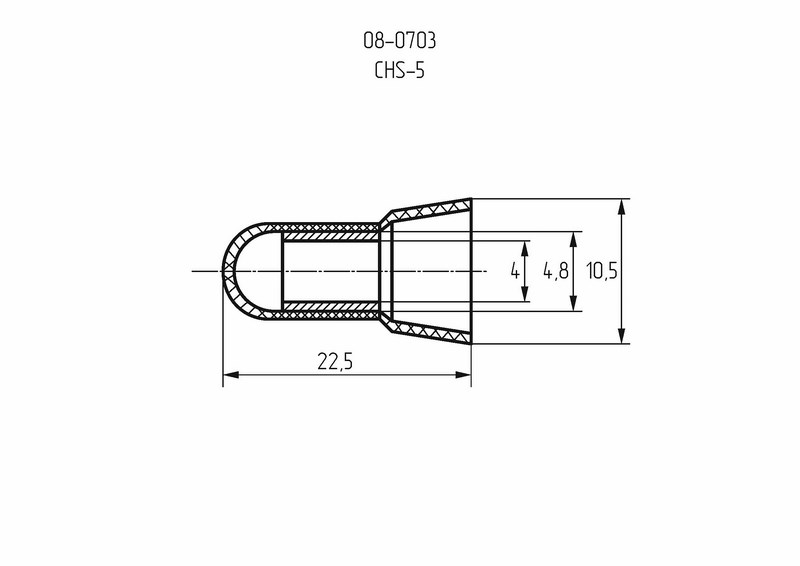

Внутренний диаметр латунной трубки: D = 4 мм
Материал корпуса: нейлон 6.6, не содержит галогенов.
Преимущества концевой изолирующей заглушки:
1.) Для контроля процесса опрессовки предусмотрен полупрозрачный корпус, который позволяет контролировать процесс опрессовки.
2.) Быстрый, легкий и безопасный монтаж.
3.) Гарантированное качество и надежность электрических соединений.
4.) Минимизирован человеческий фактор при монтаже.
Особенности конструкции концевой изолирующей заглушки:
- В корпусе заглушки расположена бесшовная трубка.
- Заглушка надевается на пучок до упора и обжимается пресс-клещами (ht-301 H; ht-301 N; ht-301 W).
- Не предусматривается повторное использование.
Применение концевой изолированной заглушки дает возможность существенно ускорять электромонтажные и ремонтные работы, при этом соединение является электробезопасным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–105 |
|---|---|
| Рабочая температураEF002393 | -40–105 °C |
| Поддерживает горениеданные поставщика | false |
Электрические и световые параметры 2
| Номин раб напряжениеEF000228 | 600–600 В |
|---|---|
| Максимальное напряжениеданные поставщика | 600 В |
Материалы и конструкция 2
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Нейлон |
Монтаж и подключение 1
| Контактная частьданные поставщика | Нет (без) |
|---|
Классификация и назначение 3
| Многократное применениеданные поставщика | false |
|---|---|
| Применениеданные поставщика | Соединение и изоляция проводов |
| Серияданные поставщика | Изолированная заглушка |
Прочие характеристики 1
| ПрозрачныйEF006243 | Нет |
|---|
Размеры и упаковка
Изделие
| Диаметр проводникаEF001621 | 4 |
|---|---|
| Диаметр проводникаEF004211 | 4–0 мм |
| Сечение жилыEF007572 | 2.5–5.5 мм кв. |
| Сечение жилданные поставщика | 2.5 - 5.5 мм² |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 24 × 11 × 11 | 0.001 | — | |
| Групповая упаковка кор. (20 000 шт.) | 20000 шт | 50.5 × 34.2 × 40.1 см | 13.864 | 0.069 | |
| Групповая упаковка спец упаковка упак (1 000 шт) | 1000 шт | — | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 14.1 × 10.2 × 2.9 | 0.042 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 24 × 11 × 11
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (20 000 шт.)
- В упаковке
- 20000 шт
- Габариты
- 50.5 × 34.2 × 40.1 см
- Вес, кг
- 13.864
- Объём, м³
- 0.069
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 14.1 × 10.2 × 2.9
- Вес, кг
- 0.042
- Объём, м³
- —
- EAN / GTIN
