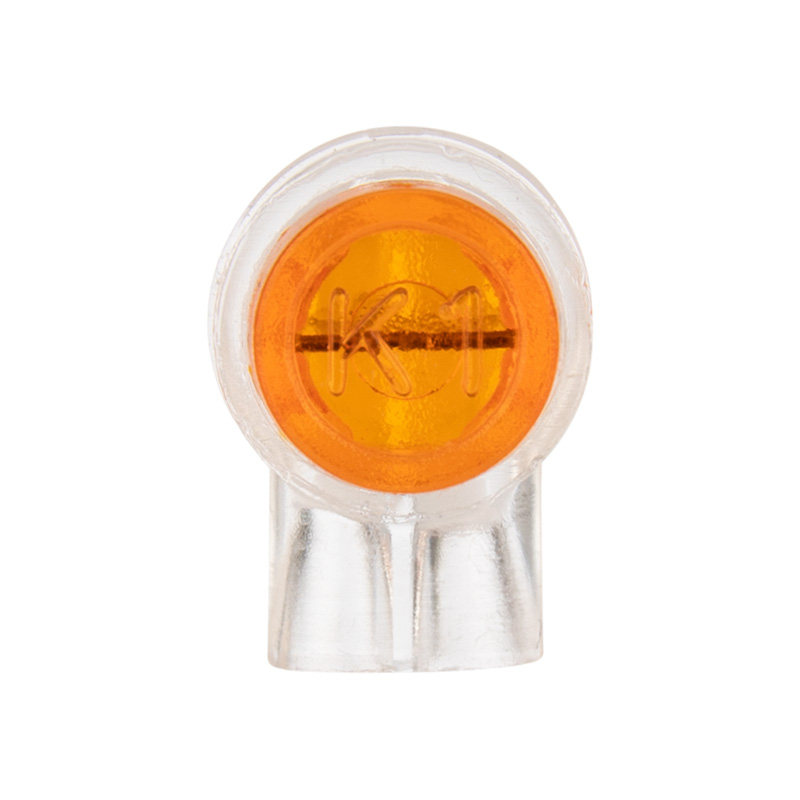

Соединитель изолированный К-1 для жил диаметром 0,4-0,7мм, диаметр 1,52мм REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000306
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс наруж диаметр1,52–1,52 мм
Диаметр жилы - кабеля0.4–0.7 мм
Модель или исполнениеСоединитель одиночных проводников
Материал изоляцииПолипропилен (PP)
Заполнение консистентным материалом для защиты от коррозииДА
Цвет изоляцииПрозрачный (светопрониц.)
Макс количество жил - кабеля2,0000
Температура эксплуатации-40–60
Описание и назначение
Изолированный соединитель для жил применяется для соединения различных проводов с диаметром жилы от 0,4 до 0,7 мм между собой. Производить предварительную зачистку изоляции не требуется, что экономит время и позволяет быстро выполнить работу.

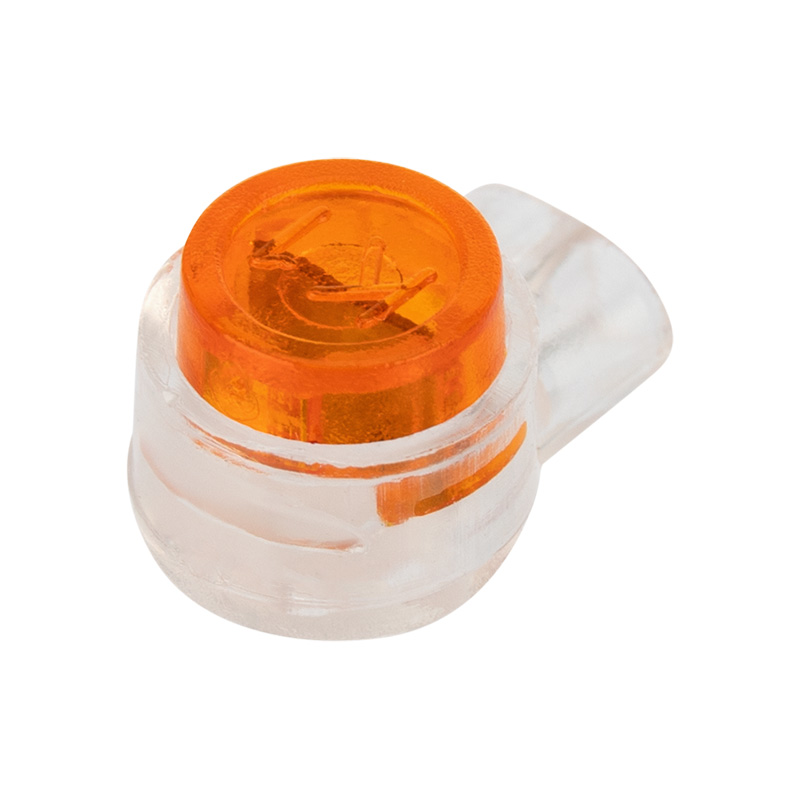

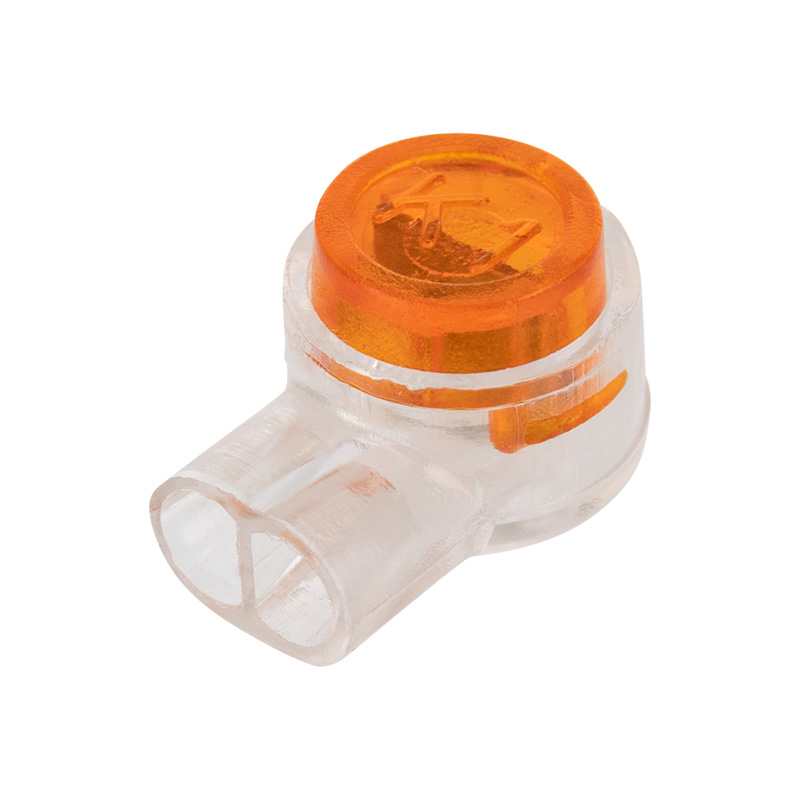

Устройство оснащено кнопкой, внутри которой располагается контактная пластина. При нажатии на кнопку пластина прорезает провода, тем самым соединяя их.
Внутри пластикового корпуса находится гидрофобный (влагоотталкивающий) гель, который покрывает сращиваемые контакты после обжима и защищает их на протяжении всего срока службы от влаги и образования коррозии.
Для обжима необходимо использовать специальный инструмент или плоскогубцы, например 12-4612-4.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Заполнение консистентным материалом для защиты от коррозииEF000308 | ДА |
|---|---|
| Температура эксплуатацииEF002386 | -40–60 |
Материалы и конструкция 4
| Модель или исполнениеEF000010 | Соединитель одиночных проводников |
|---|---|
| Цвет изоляцииEF001715 | Прозрачный (светопрониц.) |
| Макс количество жил - кабеляEF001963 | 2,0000 |
| Материал изоляцииEF008118 | Полипропилен (PP) |
Классификация и назначение 2
| Применениеданные поставщика | Соединение проводов |
|---|---|
| Серияданные поставщика | Соединитель |
Прочие характеристики 1
| Защита от свободного перемещения-люфтаEF006612 | Нет |
|---|
Размеры и упаковка
Изделие
| Макс наруж диаметрEF004155 | 1,52–1,52 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0,40–0,70 |
| Диаметр жилы - кабеляEF005497 | 0.4–0.7 мм |
| Высота изделияданные поставщика | 1,2300 см |
| Диаметр жилы (кабеля)данные поставщика | 0,7000 мм в единицах производителя |
| Длина изделияданные поставщика | 1,7200 см |
| Макс. наруж. диаметрданные поставщика | 1,5200 мм в единицах производителя |
| Ширина изделияданные поставщика | 0,5900 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 150 × 100 × 40 | 0.001 | — | |
| Групповая упаковка кор. (20 000 шт.) | 20000 шт | 34.8 × 30.5 × 38.8 см | 10.887 | 0.041 | |
| Групповая упаковка спец упаковка упак (2 000 шт) | 2000 шт | 28 × 15.8 × 6.9 см | 1.008 | 0.003 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 9.9 × 10.4 × 1.5 | 0.047 | — |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 150 × 100 × 40
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (20 000 шт.)
- В упаковке
- 20000 шт
- Габариты
- 34.8 × 30.5 × 38.8 см
- Вес, кг
- 10.887
- Объём, м³
- 0.041
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (2 000 шт)
- В упаковке
- 2000 шт
- Габариты
- 28 × 15.8 × 6.9 см
- Вес, кг
- 1.008
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 9.9 × 10.4 × 1.5
- Вес, кг
- 0.047
- Объём, м³
- —
- EAN / GTIN
