REXANT

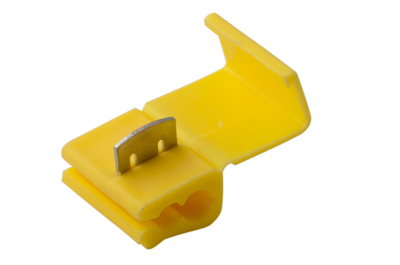

Ответвитель питания 4.0-6.0 мм² (ОВ-3/ЗПо-1 4,0-6,0) желтый REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000306
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс наруж диаметр2,76–2,76 мм
Номин поперечное сечение4–6,0 мм кв.
Диаметр жилы - кабеля2,26–2,76 мм
Модель или исполнениеОтветвитель
Материал изоляцииПоливинилхлорид (ПВХ)
Заполнение консистентным материалом для защиты от коррозииНет
Цвет изоляцииЖелтый
Макс количество жил - кабеля2,0000
Описание и назначение
Ответвитель 4.0-6.0 мм² желтый REXANT предназначен для ответвления электроэнергии от токонесущего провода с последующей подачей питания на дополнительное электрооборудование. Такой, применяемый в электрике и радиоэлектронике, ответвитель представляет собой пластиковый корпус, внутри которого расположен контактный нож.
Технические характеристики:
- корпус ответвителя изготовлен из поливинилхлорида (ПВХ);
- врезные контакты изготовлены из латуни с электролитическим защитным покрытием;
- сечение применяемых проводов в диапазоне 4-6 мм²;
- Материал контактов: луженая латунь;
- Максимально допустимый: 25 А/400В.

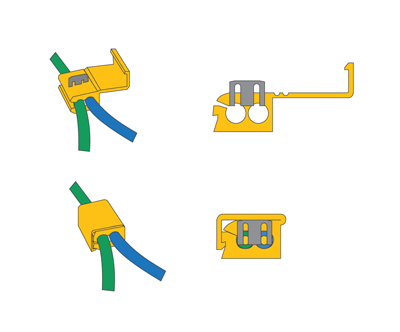

Монтаж осуществляется в считанные секунды: прокладываем провода в корпус (без предварительной зачистки); небольшим усилием на крышку, в ходе которого контактный нож прорезает изоляцию вложенных проводов, защелкиваем ее. После защелкивания соединение готово к эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Заполнение консистентным материалом для защиты от коррозииEF000308 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Ответвитель |
|---|---|
| Цвет изоляцииEF001715 | Желтый |
| Макс количество жил - кабеляEF001963 | 2,0000 |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
| Материал врезных контактовданные поставщика | Латунь с электролитическим защитным покрытием |
Классификация и назначение 2
| Применениеданные поставщика | Ответвление электроэнергии |
|---|---|
| Серияданные поставщика | Ответвитель |
Прочие характеристики 1
| Защита от свободного перемещения-люфтаEF006612 | Нет |
|---|

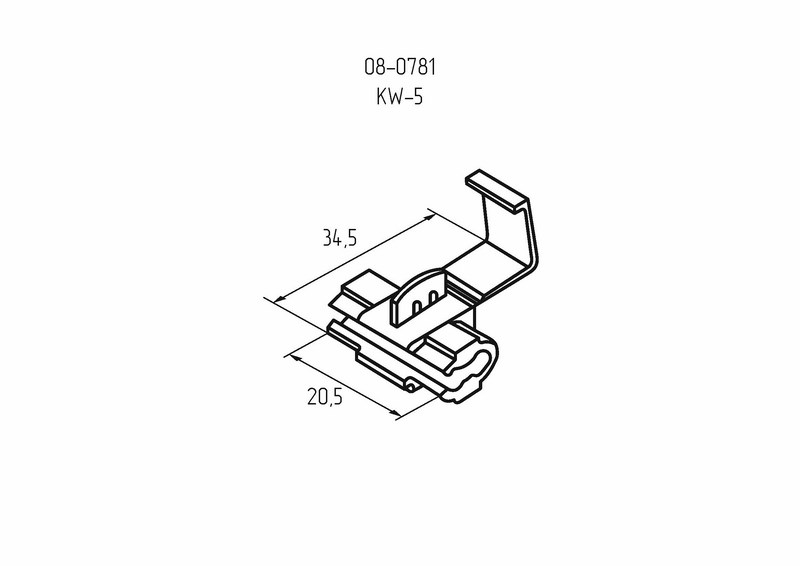

Размеры и упаковка
Изделие
| Макс наруж диаметрEF004155 | 2,76–2,76 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 4–6,0 мм кв. |
| Диаметр жилы - кабеляEF005497 | 2,26–2,76 мм |
| Диаметр жилы (кабеля)данные поставщика | 2,76 мм в единицах производителя |
| Длина изделияданные поставщика | 2,0000 см |
| Макс. наруж. диаметрданные поставщика | 2,7600 мм в единицах производителя |
| Ширина изделияданные поставщика | 2,7000 см |

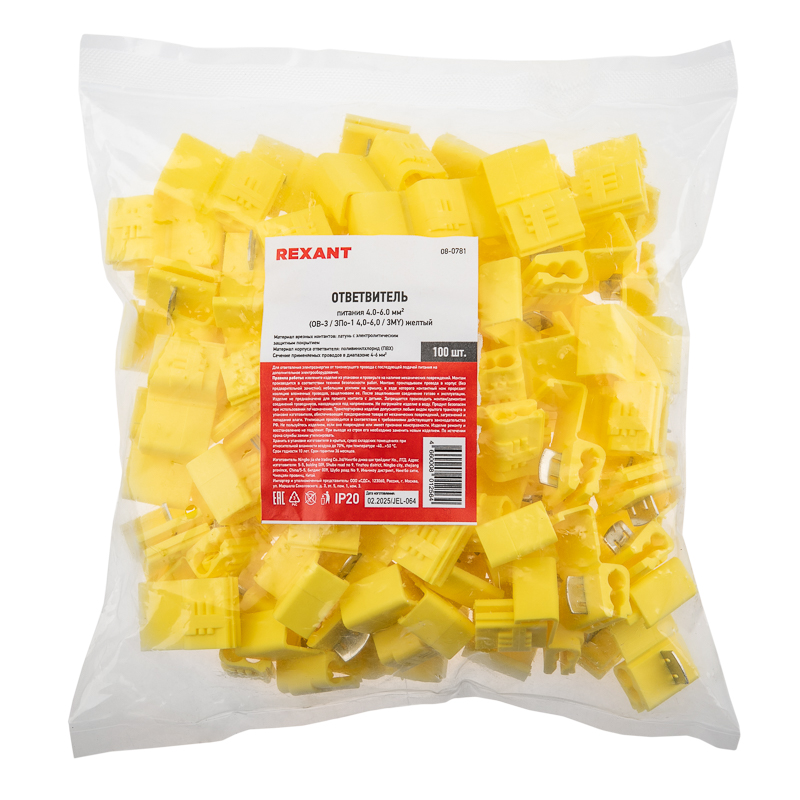

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 49 × 20 × 42 | 0.003 | — | |
| Групповая упаковка кор (4 000 шт) | 4000 шт | 49 × 38 × 26.2 см | 10.98 | 0.049 | |
| Групповая упаковка упак (200 шт) | 200 шт | — | — | — | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 20.8 × 16.8 × 3.9 см | 0.251 | 0.001 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 49 × 20 × 42
- Вес, кг
- 0.003
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (4 000 шт)
- В упаковке
- 4000 шт
- Габариты
- 49 × 38 × 26.2 см
- Вес, кг
- 10.98
- Объём, м³
- 0.049
- EAN / GTIN
-
Групповая упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 20.8 × 16.8 × 3.9 см
- Вес, кг
- 0.251
- Объём, м³
- 0.001
- EAN / GTIN
