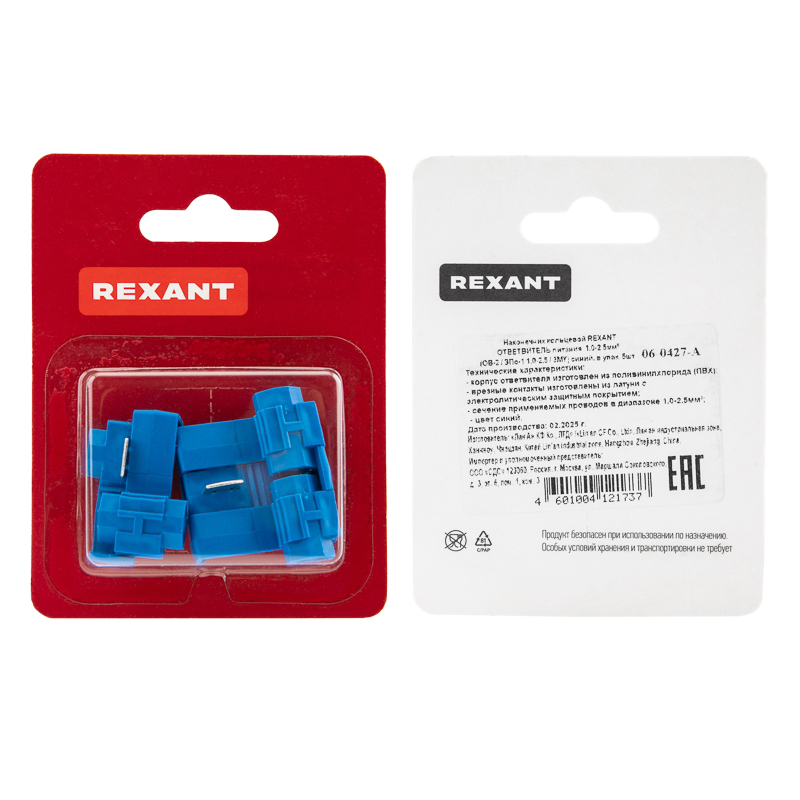

Ответвитель питания 1.0-2.5 мм² (ОВ-2/ЗПо-1 1,0-2,5) синий, в упак. 5 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000306
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс наруж диаметр1,78–1,78 мм
Номин поперечное сечение1–2,5 мм кв.
Диаметр жилы - кабеля1,13–1,78 мм
Модель или исполнениеОтветвитель
Материал изоляцииПоливинилхлорид (ПВХ)
Заполнение консистентным материалом для защиты от коррозииНет
Цвет изоляцииСиний
Макс количество жил - кабеля2,0000
Описание и назначение
Ответвитель 1.0-2.5 мм² синий REXANT предназначен для ответвления электроэнергии от токонесущего провода с последующей подачей питания на дополнительное электрооборудование. Такой, применяемый в электрике и радиоэлектронике, ответвитель представляет собой пластиковый корпус, внутри которого расположен контактный нож.
Монтаж осуществляется в считанные секунды: прокладываем провода в корпус (без предварительной зачистки); небольшим усилием на крышку, в ходе которого контактный нож прорезает изоляцию вложенных проводов, защелкиваем ее. После защелкивания соединение готово к эксплуатации.
Технические характеристики:
- корпус ответвителя изготовлен из поливинилхлорида (ПВХ);
- врезные контакты изготовлены из латуни с электролитическим защитным покрытием;
- сечение применяемых проводов в диапазоне 1.0-2.5мм²;
- цвет синий;
- Материал контактов: луженая латунь;
- Максимально допустимый: 18 А/250В.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Заполнение консистентным материалом для защиты от коррозииEF000308 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Ответвитель |
|---|---|
| Цвет изоляцииEF001715 | Синий |
| Макс количество жил - кабеляEF001963 | 2,0000 |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
| Материал врезных контактовданные поставщика | Латунь с электролитическим защитным покрытием |
Классификация и назначение 2
| Применениеданные поставщика | Ответвление электроэнергии |
|---|---|
| Серияданные поставщика | Ответвитель |
Прочие характеристики 1
| Защита от свободного перемещения-люфтаEF006612 | Нет |
|---|
Размеры и упаковка
Изделие
| Макс наруж диаметрEF004155 | 1,78–1,78 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 1–2,5 мм кв. |
| Диаметр жилы - кабеляEF005497 | 1,13–1,78 мм |
| Диаметр жилы (кабеля)данные поставщика | 1,7800 мм в единицах производителя |
| Длина изделияданные поставщика | 2,0000 см |
| Макс. наруж. диаметрданные поставщика | 1,7800 мм в единицах производителя |
| Ширина изделияданные поставщика | 2,7000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 8.4 × 7.1 × 1.7 | 0.011 | — | |
| Групповая упаковка кор (10 упак) | 10 упак | 12.9 × 10 × 11 см | 0.149 | 0.001 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 8.4 × 7.1 × 1.7
- Вес, кг
- 0.011
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 12.9 × 10 × 11 см
- Вес, кг
- 0.149
- Объём, м³
- 0.001
- EAN / GTIN
