Ответвитель питания 0.5-1.0 мм² (ОВ-1/ЗПО-1 0,5-1,5) красный, в упак. 5 шт. REXANT
SDS_Group · артикул 06-0426-A
Изображение может отличаться от конкретного исполнения.
REXANT
Ответвитель питания 0.5-1.0 мм² (ОВ-1/ЗПО-1 0,5-1,5) красный REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000306
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс наруж диаметр1,13–1,13 мм
Номин поперечное сечение0,5–1,00 мм кв.
Диаметр жилы - кабеля0,8–1,13 мм
Модель или исполнениеОтветвитель
Материал изоляцииПоливинилхлорид (ПВХ)
Заполнение консистентным материалом для защиты от коррозииНет
Цвет изоляцииКрасный
Макс количество жил - кабеля2,0000
Описание и назначение

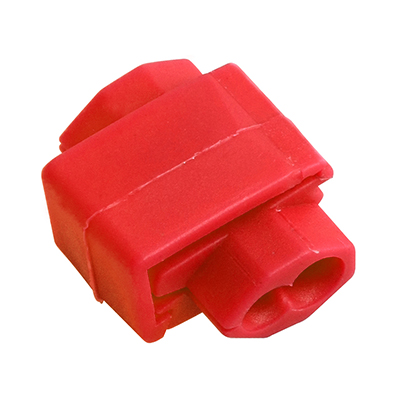

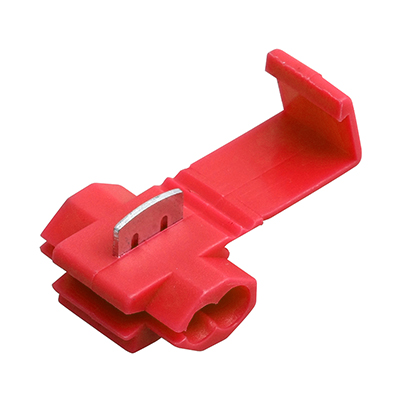

Ответвитель 0.5-1.0 мм² красный REXANT предназначен для ответвления электроэнергии от токонесущего провода с последующей подачей питания на дополнительное электрооборудование. Такой, применяемый в электрике и радиоэлектронике, ответвитель представляет собой пластиковый корпус, внутри которого расположен контактный нож.
Технические характеристики:
- Корпус ответвителя изготовлен из поливинилхлорида (ПВХ);
- Врезные контакты изготовлены из латуни с электролитическим защитным покрытием;
- Сечение применяемых проводов в диапазоне 0.5-1.0 мм²;
- Материал контактов: луженая латунь;
- Максимально допустимый: 18 А/400В.
Монтаж осуществляется в считанные секунды: прокладываем провода в корпус (без предварительной зачистки); небольшим усилием на крышку, в ходе которого контактный нож прорезает изоляцию вложенных проводов, защелкиваем ее. После защелкивания соединение готово к эксплуатации.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Заполнение консистентным материалом для защиты от коррозииEF000308 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | Ответвитель |
|---|---|
| Цвет изоляцииEF001715 | Красный |
| Макс количество жил - кабеляEF001963 | 2,0000 |
| Материал изоляцииEF008118 | Поливинилхлорид (ПВХ) |
| Материал врезных контактовданные поставщика | Латунь с электролитическим защитным покрытием |
Классификация и назначение 2
| Применениеданные поставщика | Ответвление электроэнергии |
|---|---|
| Серияданные поставщика | Ответвитель |
Прочие характеристики 1
| Защита от свободного перемещения-люфтаEF006612 | Нет |
|---|
Размеры и упаковка
Изделие
| Макс наруж диаметрEF004155 | 1,13–1,13 мм |
|---|---|
| Номин поперечное сечениеEF005124 | 0,5–1,00 мм кв. |
| Диаметр жилы - кабеляEF005497 | 0,8–1,13 мм |
| Диаметр жилы (кабеля)данные поставщика | 1,1300 мм в единицах производителя |

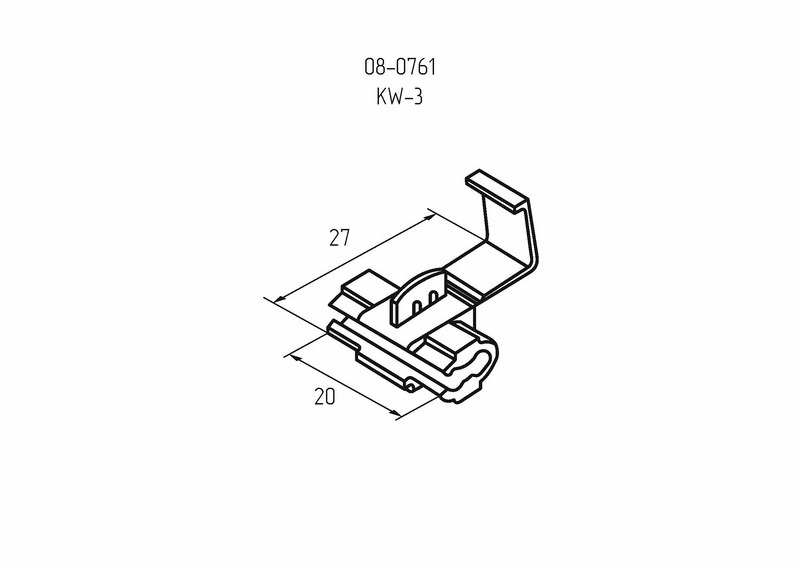

| Длина изделияданные поставщика | 2,0000 см |
| Макс. наруж. диаметрданные поставщика | 1,1300 мм в единицах производителя |
| Ширина изделияданные поставщика | 2,7000 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.

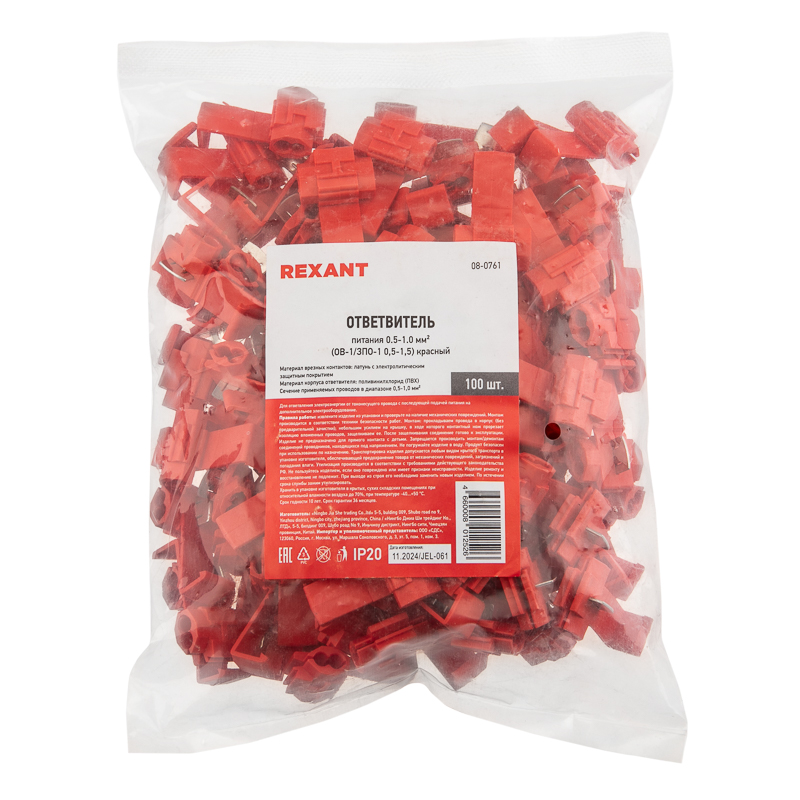

| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 49 × 20 × 42 | 0.002 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 29 × 21.9 × 4.4 см | 0.317 | 0.003 | |
| Групповая упаковка упак. (100 шт.) | 100 шт | 17.9 × 14.2 × 3.8 см | 0.148 | 0.001 | |
| Групповая упаковка спец упаковка кор. (10 000 шт.) | 10000 шт | 48.6 × 46.2 × 31 см | 16.003 | 0.07 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 49 × 20 × 42
- Вес, кг
- 0.002
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 29 × 21.9 × 4.4 см
- Вес, кг
- 0.317
- Объём, м³
- 0.003
- EAN / GTIN
-
Групповая упаковка упак. (100 шт.)
- В упаковке
- 100 шт
- Габариты
- 17.9 × 14.2 × 3.8 см
- Вес, кг
- 0.148
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор. (10 000 шт.)
- В упаковке
- 10000 шт
- Габариты
- 48.6 × 46.2 × 31 см
- Вес, кг
- 16.003
- Объём, м³
- 0.07
- EAN / GTIN
