Изображение может отличаться от конкретного исполнения.
REXANT
Зажим ответвительный У-870М (95-150/16-50 мм²) IP20 (сжим, орех) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001062
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение ответвления16–50 мм кв.
Номин поперечное сечение переходной секции95–150 мм кв.
Напряжение660
Материал корпусаПластик
Температура эксплуатации-60–50
Степень защиты (IP)IP20
Изолированный зажимНет
Описание и назначение
Кабельный зажим используется при формировании ответвлений от магистральных кабельных линий с помощью медных или алюминиевых проводов.

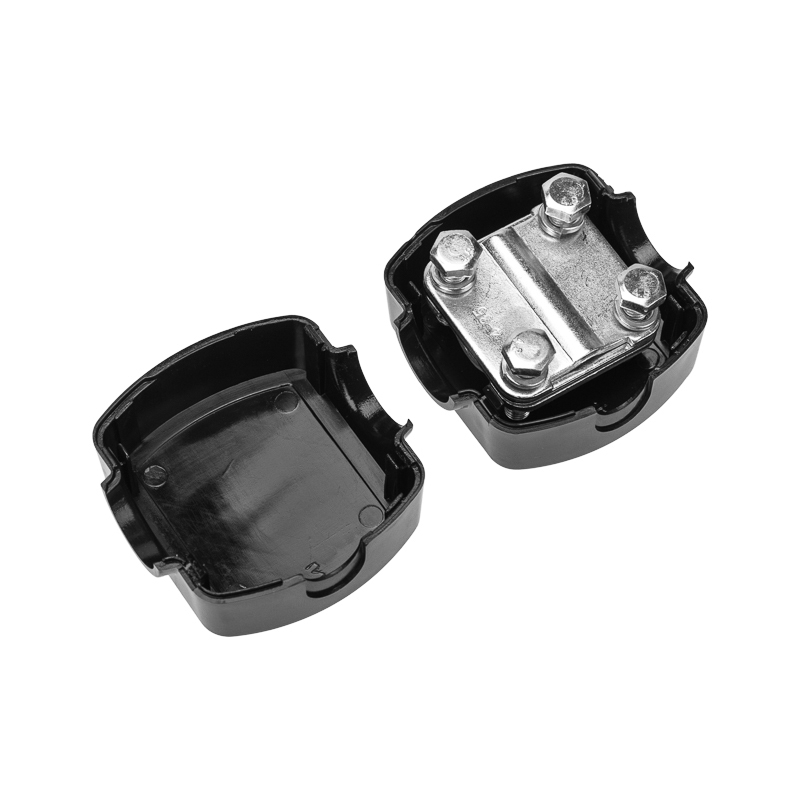

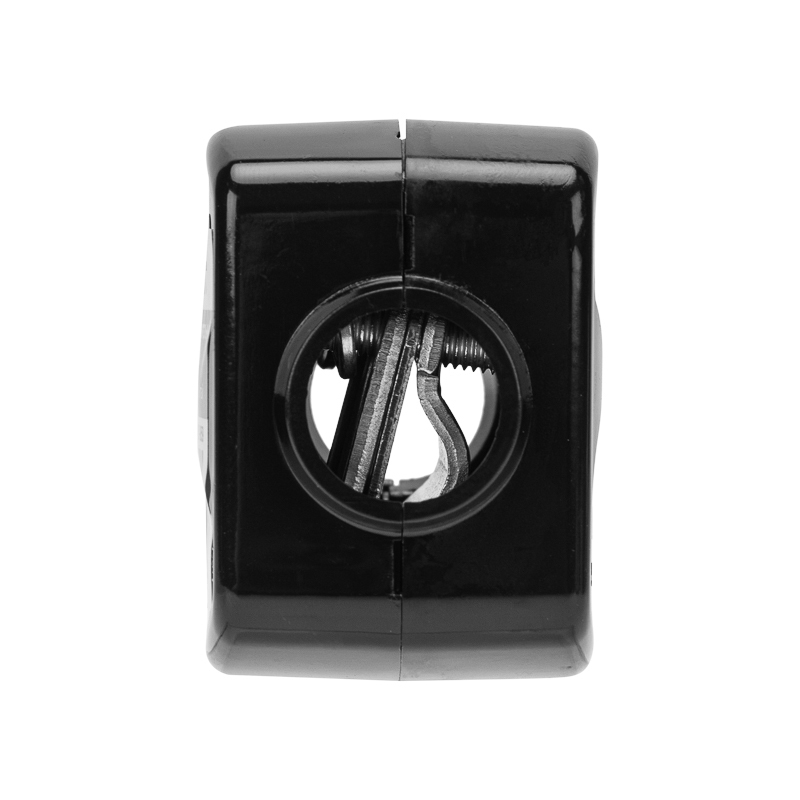

Это компактное приспособление представляет собой пластиковый короб с двумя входами. Внутри расположен зажим кулачкового типа, затягиваемый болтами. При монтаже достаточно снять изоляцию с магистрального провода и ответвительной жилы без их разрезания, благодаря чему увеличивается надежность электрического контакта.
Материал покрытия обеспечивает защиту проводника от преждевременного окисления и способствует увеличению проводимости электрического тока. Корпус прибора выполнен из высококачественного поликарбоната, не поддерживающего горение.
Технические характеристики:
Материал корпуса: пластик
Контакты: оцинкованная сталь
Напряжение: 660 В
Ток: 110 А
Номинальное поперечное сечение проводников: 150 мм²
Номинальная присоединительная способность магистрали: 95...150 мм²
Номинальная присоединительная способность ответвления: 16...50 мм²
Температура эксплуатации: - 60...+50 °С
Степень защиты: IP20
Класс защиты от поражения эл. током: 0
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–50 |
|---|---|
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 2
| НапряжениеEF000213 | 660 |
|---|---|
| Токданные поставщика | 110 А |
Материалы и конструкция 1
| Материал корпусаEF001596 | Пластик |
|---|
Механические характеристики 1
| Изолированный зажимEF009665 | Нет |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Формирование ответвлений от кабельных линий |
|---|---|
| Серияданные поставщика | Зажим ответвительный |
Прочие характеристики 1
| Изолированданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечение ответвленияEF007992 | 16–50 мм кв. |
|---|---|
| Номин поперечное сечение переходной секцииEF007993 | 95–150 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 8 шт | 84 × 84 × 60 | 0.391 | 0.001 | |
| Базовая единица шт (1 шт) | 1 шт | — | — | — | |
| Групповая упаковка кор (32 шт) | 32 шт | — | — | — | |
| Групповая упаковка упак (8 шт) | 8 шт | — | — | — |
-
