Изображение может отличаться от конкретного исполнения.
REXANT

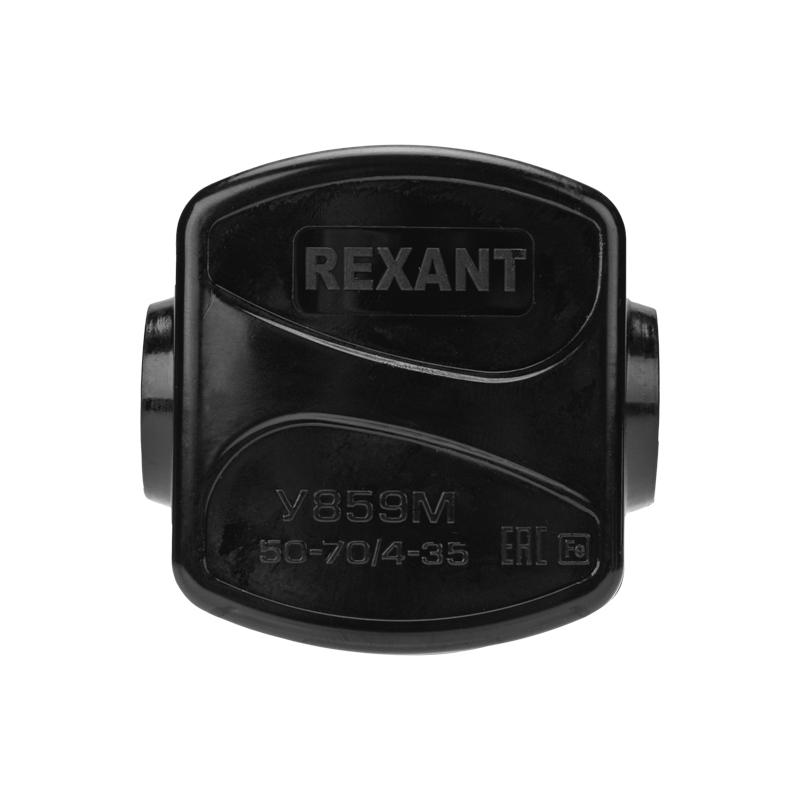

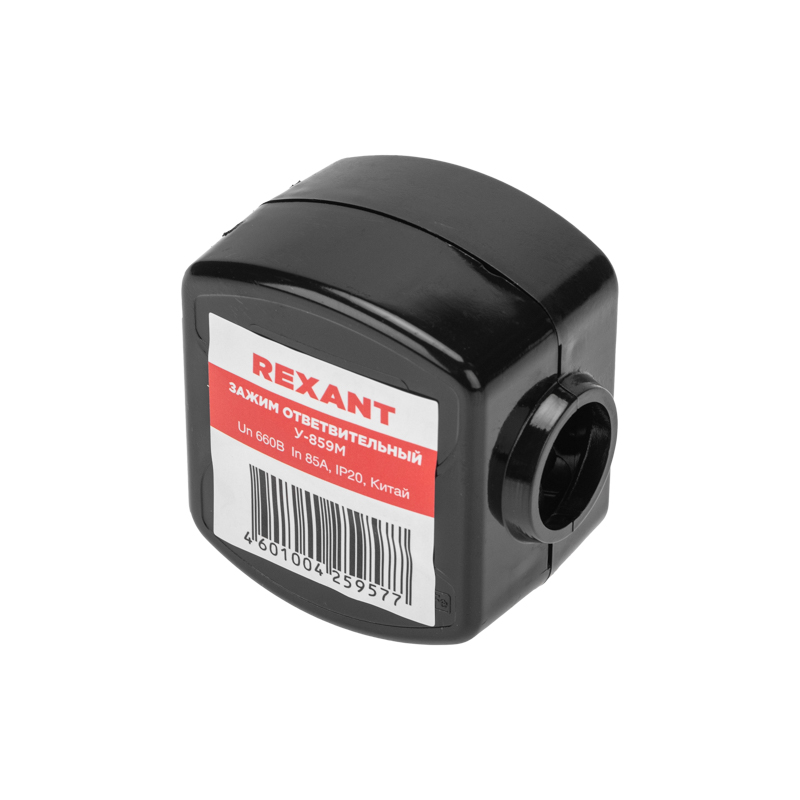

Зажим ответвительный У-859М (50-70/4-35 мм²) IP20 (сжим, орех) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001062
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение ответвления4–35 мм кв.
Номин поперечное сечение переходной секции50–70 мм кв.
Напряжение660
Материал корпусаПластик
Температура эксплуатации-60–50
Степень защиты (IP)IP20
Изолированный зажимНет
Описание и назначение
Кабельный зажим используется при формировании ответвлений от магистральных кабельных линий с помощью медных или алюминиевых проводов.

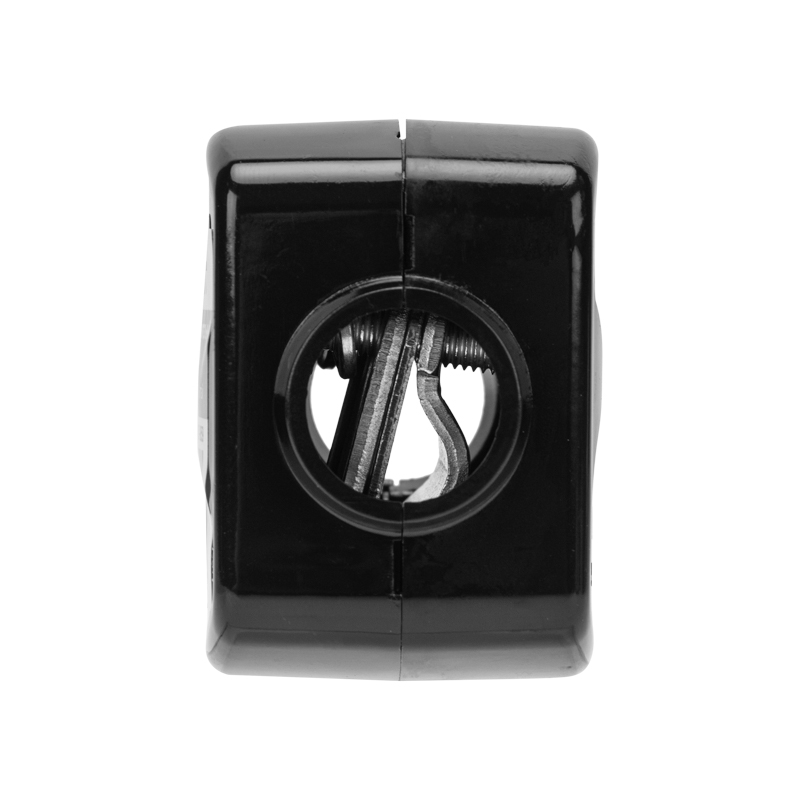

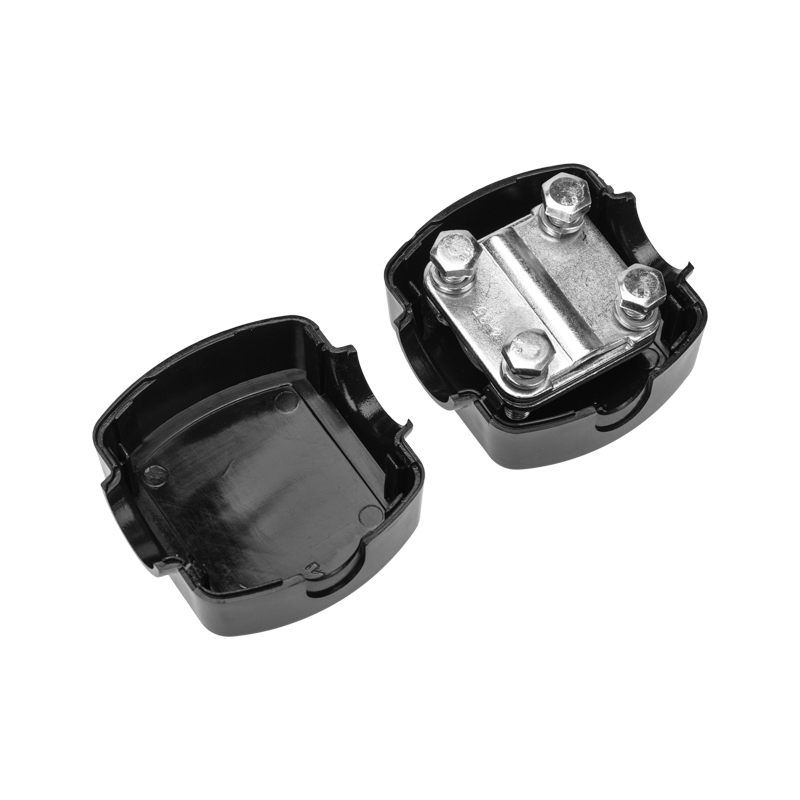

Это компактное приспособление представляет собой пластиковый короб с двумя входами. Внутри расположен зажим кулачкового типа, затягиваемый болтами. При монтаже достаточно снять изоляцию с магистрального провода и ответвительной жилы без их разрезания, благодаря чему увеличивается надежность электрического контакта.
Материал покрытия обеспечивает защиту проводника от преждевременного окисления и способствует увеличению проводимости электрического тока. Корпус прибора выполнен из высококачественного поликарбоната, не поддерживающего горение.
Технические характеристики:
Материал корпуса: пластик
Контакты: оцинкованная сталь
Напряжение: 660 В
Ток: 85 А
Номинальное поперечное сечение проводников: 70 мм²
Номинальная присоединительная способность магистрали: 50...70 мм²
Номинальная присоединительная способность ответвления: 4...35 мм²
Температура эксплуатации: - 60...+50 °С
Степень защиты: IP20
Класс защиты от поражения эл. током: 0
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -60–50 |
|---|---|
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 2
| НапряжениеEF000213 | 660 |
|---|---|
| Токданные поставщика | 85 А |
Материалы и конструкция 1
| Материал корпусаEF001596 | Пластик |
|---|
Монтаж и подключение 1
| Контактыданные поставщика | Оцинкованная сталь |
|---|
Механические характеристики 1
| Изолированный зажимEF009665 | Нет |
|---|
Классификация и назначение 2
| Применениеданные поставщика | Формирование ответвлений от кабельных линий |
|---|---|
| Серияданные поставщика | Зажим ответвительный |
Прочие характеристики 1
| Изолированданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечение ответвленияEF007992 | 4–35 мм кв. |
|---|---|
| Номин поперечное сечение переходной секцииEF007993 | 50–70 мм кв. |
| Высота изделияданные поставщика | 4.3 см |
| Длина изделияданные поставщика | 6.2 см |
| Ширина изделияданные поставщика | 6 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 4.8 × 6.8 × 6.3 | 0.117 | — | |
| Базовая единица шт | 1 шт | 62 × 60 × 43 | 0.14 | — | |
| Групповая упаковка спец упаковка кор (120 шт) | 120 шт | 40 × 24.1 × 29.1 см | 16.802 | 0.028 | |
| Групповая упаковка упак (30 шт) | 30 шт | 23.1 × 18.9 × 13.2 см | 4.025 | 0.006 |
-
