ТЭСК

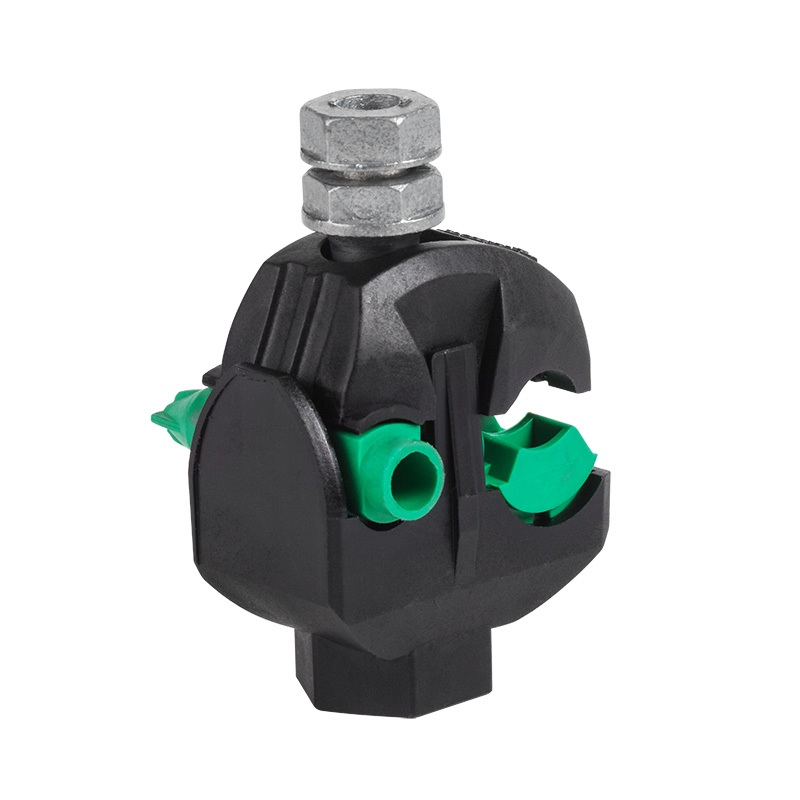

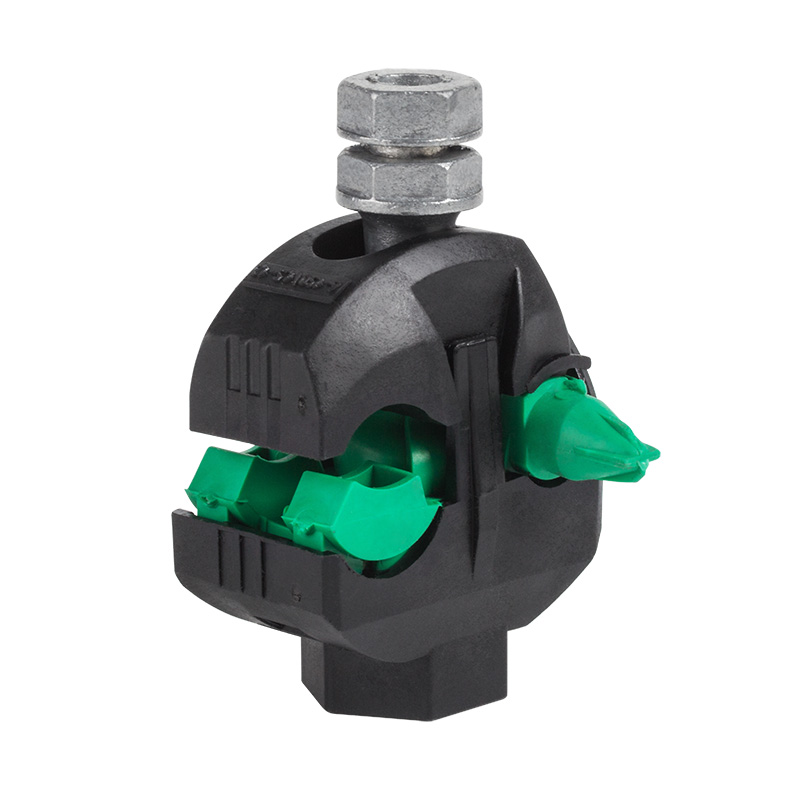

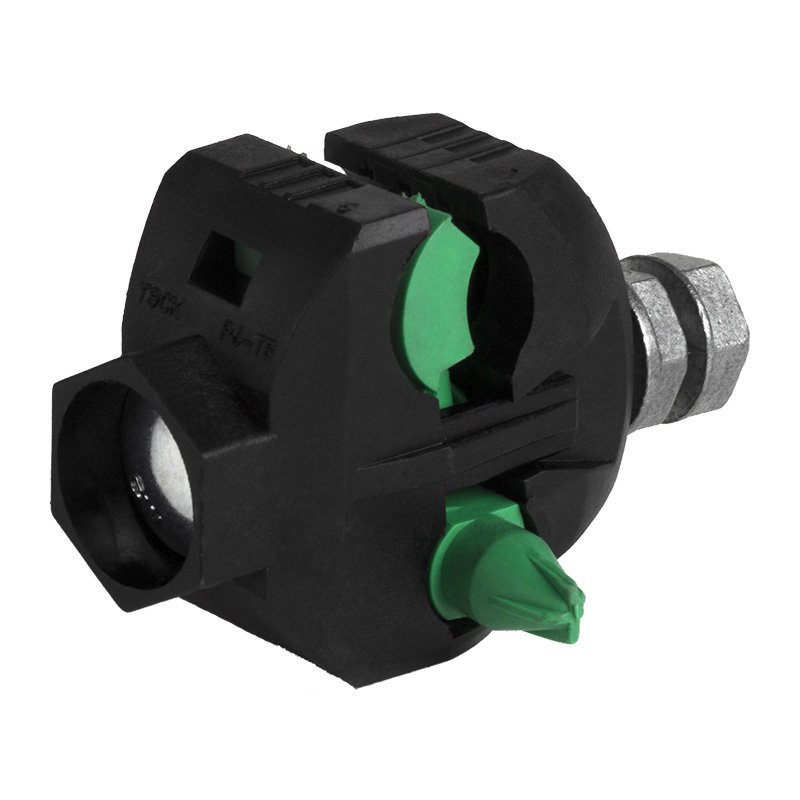

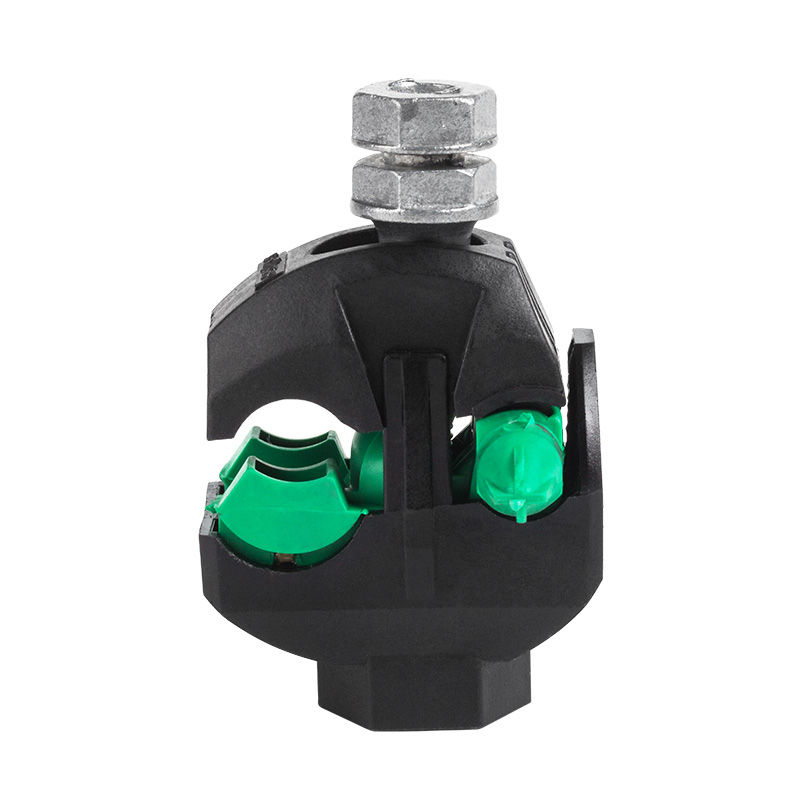

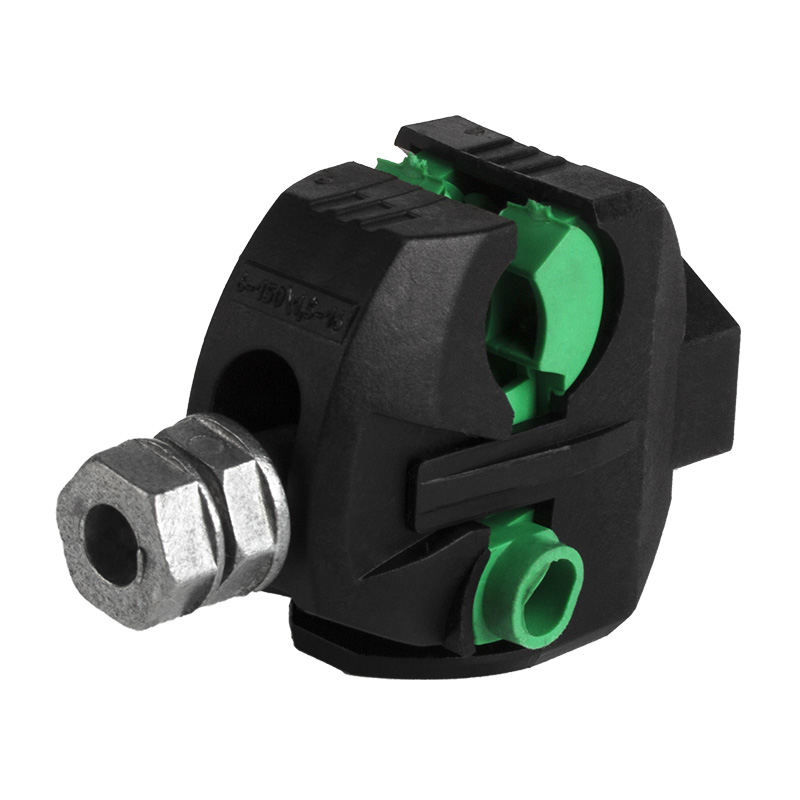

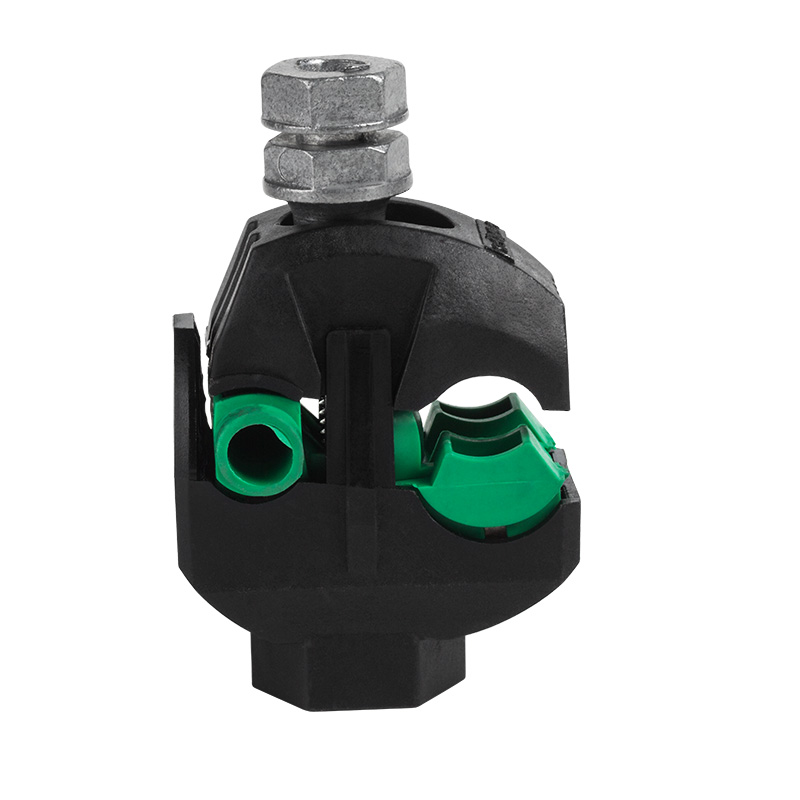

Прокалывающий зажим P 6-TE 6-150/1,5-16 мм²
ИсточникКаталог SDS_Group
КлассификацияEC001062
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин поперечное сечение ответвления1.5–16 мм кв.
Номин поперечное сечение переходной секции6–150 мм кв.
Тип соединенияВинтовое/болтовое соединение с прокалыванием изоля
Защитное покрытие поверхностиБез покрытия (голый)
Напряжение600
Материал корпусаПластик
Изолированный зажимНет
Описание и назначение
Предназначен для соединения и ответвления фазных и нулевых жил СИП, а также для ответвления абонентских проводников (проводов освещения). Нижняя планка для фиксации зажима при затяжке болта. Срывная металлическая головка из алюминиевого сплава. Корпус зажима сделан из армированного композиционного диэлектрического пластика, устойчивого к ультрафиолетовому излучению.
Герметичность обеспечена специальным атмосферо- и ультрафиолетостойким эластомером. Не требуется специальных ключей. Допускается монтаж при температуре окружающего воздуха до –25 °С. Изоляция испытана напряжением 6 кВ.
Сечение жилы, мм²:
- Магистраль 6-150 мм²
- Ответвления 1,5-16 мм²
Срывная головка:
- Усилие затяжки 9 Нм
- Размер головки 13 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 1
| НапряжениеEF000213 | 600 |
|---|
Материалы и конструкция 2
| Защитное покрытие поверхностиEF000139 | Без покрытия (голый) |
|---|---|
| Материал корпусаEF001596 | Пластик |
Механические характеристики 1
| Изолированный зажимEF009665 | Нет |
|---|
Классификация и назначение 3
| Тип соединенияEF000064 | Винтовое/болтовое соединение с прокалыванием изоля |
|---|---|
| Применениеданные поставщика | Соединение и ответвление фазных и нулевых жил СИП |
| Серияданные поставщика | Прокалывающий зажим |
Прочие характеристики 1
| Изолированданные поставщика | false |
|---|
Размеры и упаковка
Изделие
| Номин поперечное сечение ответвленияEF007992 | 1.5–16 мм кв. |
|---|---|
| Номин поперечное сечение переходной секцииEF007993 | 6–150 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 10.3 × 6.6 × 3.5 | 0.051 | — | |
| Групповая упаковка упак. (300 шт) | 300 шт | — | — | — |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.3 × 6.6 × 3.5
- Вес, кг
- 0.051
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак. (300 шт)
- В упаковке
- 300 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 1
Сертификат или декларация
Добровольный ГОСТ Р
PDF · 6,4 МБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
