Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм² (НВи 1.5-3/НВи 1,25-3) красный REXANT
SDS_Group · артикул 08-0111
Изображение может отличаться от конкретного исполнения.
REXANT

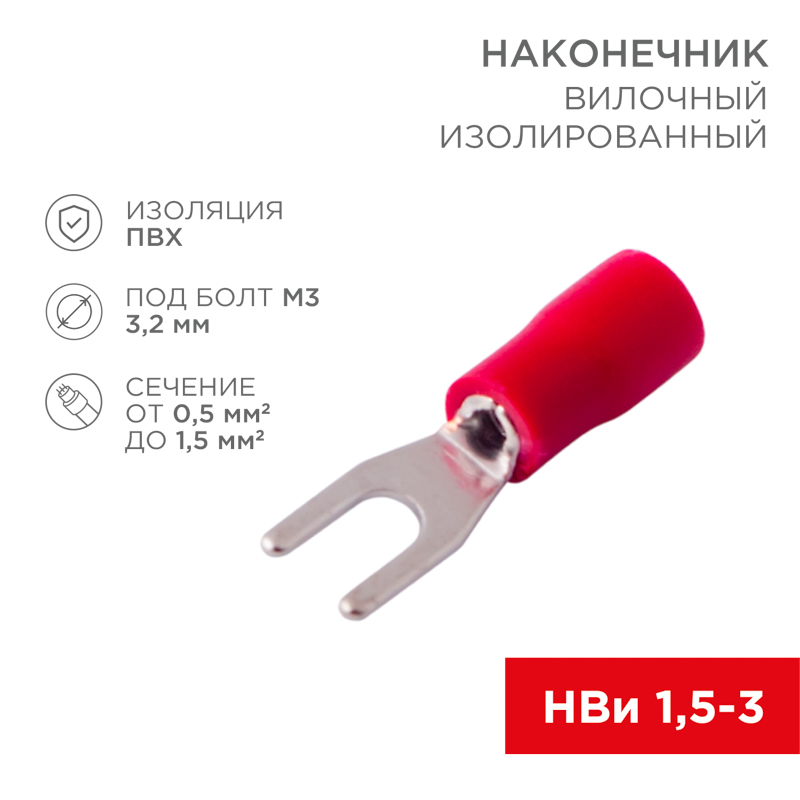

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм² (НВи 1.5-3/НВи 1,25-3) красный, в упак. 10 шт. REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)19,0000 А
Номин поперечное сечение0.5–1.5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияПоливинилхлорид (ПВХ)
Форма фланцаВилочная
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйДа
Описание и назначение
Вилочный изолированный наконечник предназначен для подключения электрооборудования. Позволяет разъединять подключение без полного откручивания крепежного соединения, всего лишь ослабив винтовую фиксацию.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора (вилки) и защитного изолятора, закрывающего место обжима.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 19,0000 А |
|---|---|
| Макс. токданные поставщика | 19 А |
Материалы и конструкция 10
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Поливинилхлорид (ПВХ) |
| Цвет изоляцииEF001715 | Красный |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Да |
Классификация и назначение 4
| Форма фланцаEF001339 | Вилочная |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 22–16 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Да |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Метрический размер болта - МEF003649 | 3,0000 |
|---|---|
| Номин поперечное сечениеEF005124 | 0.5–1.5 мм кв. |
| Длина изделияданные поставщика | 2.12 см |
| Метрический размер болта (М..)данные поставщика | 3 в единицах производителя |
| Ширина изделияданные поставщика | 0.57 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 упак) | 1 упак | 6.8 × 7.9 × 1.8 | 0.013 | — | |
| Групповая упаковка спец упаковка кор (10 упак) | 10 упак | 12.5 × 10.8 × 10.9 см | 0.114 | 0.001 |
-
Базовая единица спец упаковка упак (1 упак)
- В упаковке
- 1 упак
- Габариты
- 6.8 × 7.9 × 1.8
- Вес, кг
- 0.013
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 упак)
- В упаковке
- 10 упак
- Габариты
- 12.5 × 10.8 × 10.9 см
- Вес, кг
- 0.114
- Объём, м³
- 0.001
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 6
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм² (НВи 1.5-3/НВи 1,25-3) красный REXANT
SDS_Group · артикул 08-0111
Наконечник вилочный REXANT 6.5 мм, 1-1.5 мм² (НВ 1.5-6)
SDS_Group · артикул 08-0173
Наконечник вилочный REXANT 6.5 мм, 1-1.5 мм² (НВ 1.5-6)
SDS_Group · артикул 08-0173
Наконечник штифтовой плоский кабельный (НШП) 1.5–12 REXANT
SDS_Group · артикул 08-1705
Наконечник штифтовой плоский кабельный (НШП) 1.5–12 REXANT
SDS_Group · артикул 08-1705
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
