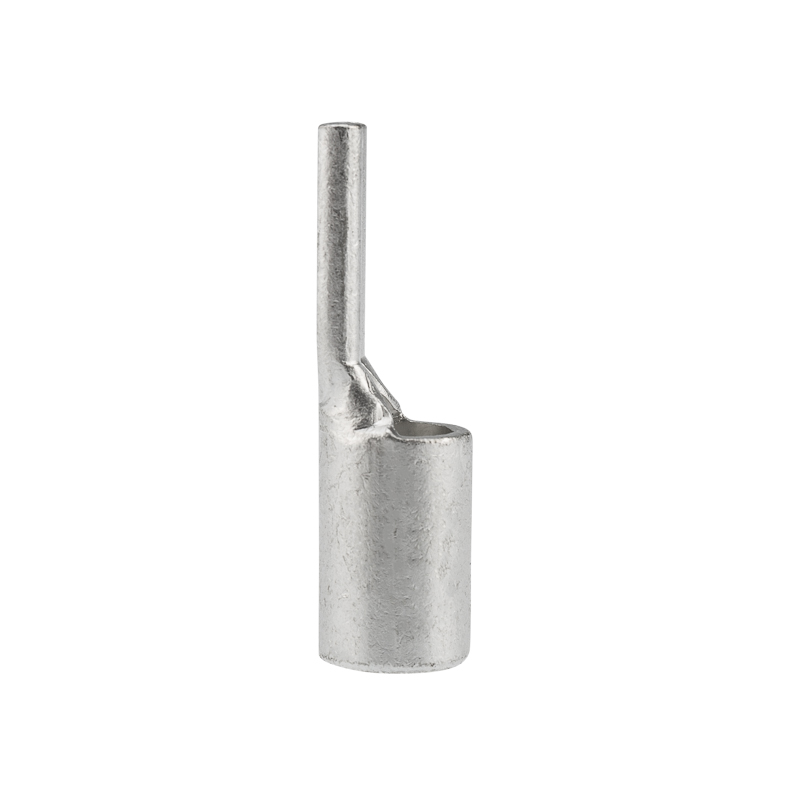

Наконечник штифтовой медный луженый НШМЛ 70-7х25 (70мм² - Ø7мм) (в упак. 10 шт.) REXANT
SDS_Group · артикул 07-8468
Изображение может отличаться от конкретного исполнения.
REXANT

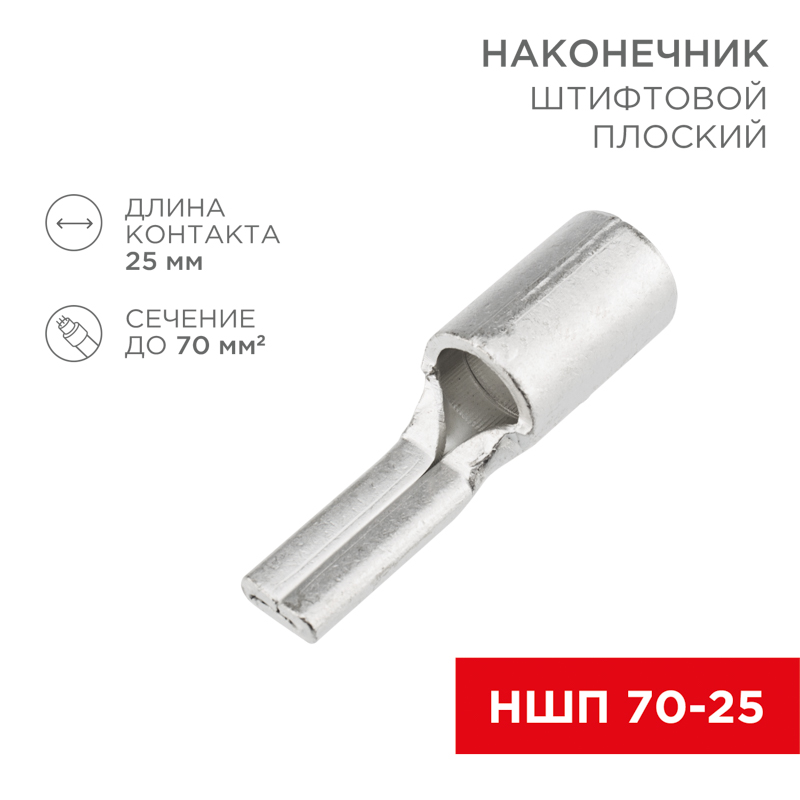

Наконечник штифтовой плоский кабельный (НШП) 70–25 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)215,0000 А
Номин поперечное сечение60–70 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение
Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 60-70 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (НТ-2517 арт. 12-3057).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 215,0000 А |
|---|---|
| Макс. токданные поставщика | 215 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 9 - 2/0 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 60–70 мм кв. |
|---|---|
| Длина изделияданные поставщика | 5,55 см |

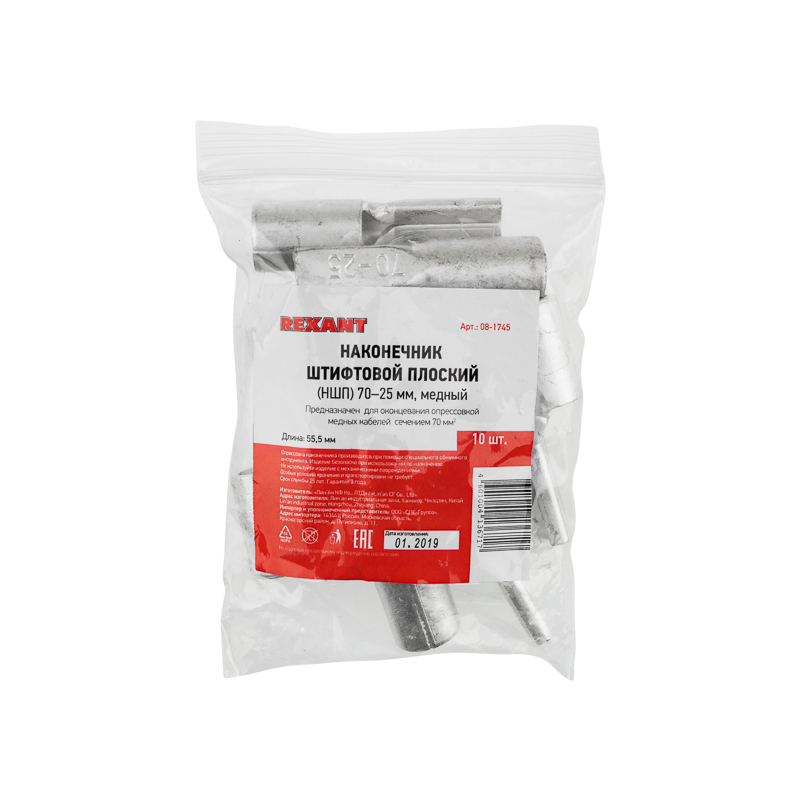

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 105 × 15 × 120 | 0.03 | — | |
| Групповая упаковка упак (10 шт) | 10 шт | 14.8 × 10.4 × 2.2 | 0.291 | — | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 34.3 × 22.1 × 13.4 см | 15.015 | 0.01 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 105 × 15 × 120
- Вес, кг
- 0.03
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 14.8 × 10.4 × 2.2
- Вес, кг
- 0.291
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 34.3 × 22.1 × 13.4 см
- Вес, кг
- 15.015
- Объём, м³
- 0.01
- EAN / GTIN
