Наконечник штифтовой плоский кабельный (НШП) 16–13 REXANT
SDS_Group · артикул 08-1725
Изображение может отличаться от конкретного исполнения.
REXANT

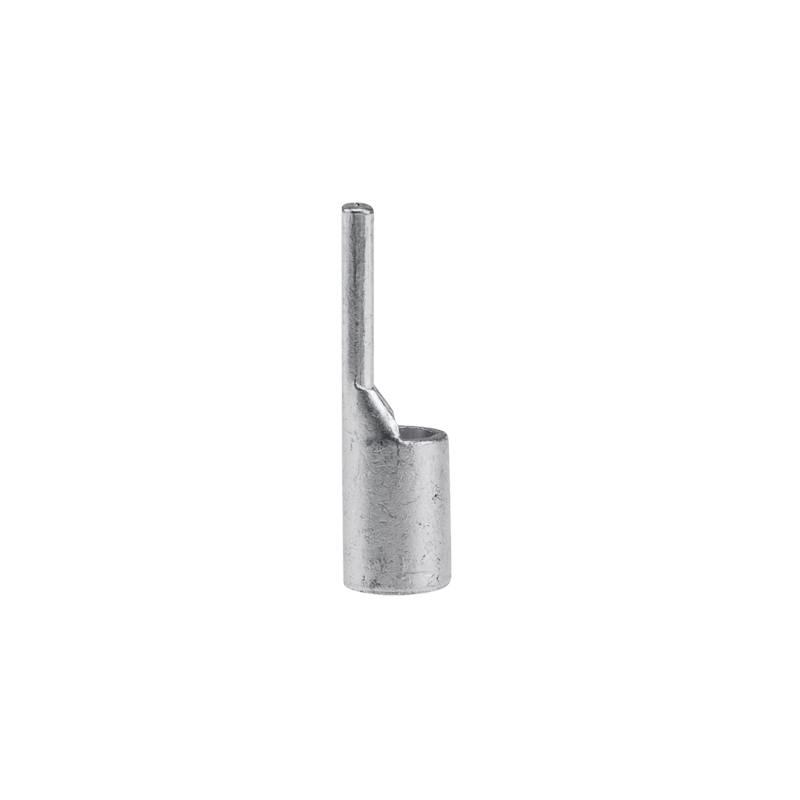

Наконечник штифтовой плоский кабельный (НШП) 25–15 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)115,0000 А
Номин поперечное сечение20–25 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение

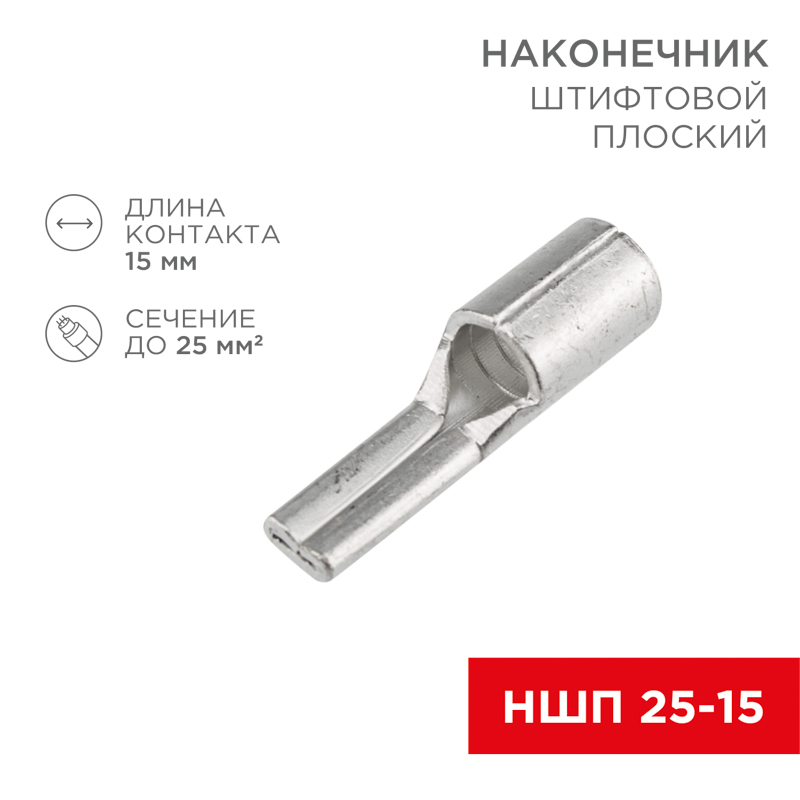

Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 20-25 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (НТ-2517 арт. 12-3057).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 115,0000 А |
|---|---|
| Макс. токданные поставщика | 115 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 9–3 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 20–25 мм кв. |
|---|---|
| Длина изделияданные поставщика | 3,36 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 73 × 10 × 115 | 0.006 | — | |
| Групповая упаковка спец упаковка упак (100 шт) | 100 шт | 19.5 × 12.5 × 3.7 см | 0.608 | 0.001 | |
| Групповая упаковка кор (3 000 шт) | 3000 шт | 34.4 × 22.9 × 19 см | 19.058 | 0.015 | |
| Групповая упаковка упак (10 шт) | 10 шт | 10.5 × 9.2 × 0.4 | 0.052 | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 73 × 10 × 115
- Вес, кг
- 0.006
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 19.5 × 12.5 × 3.7 см
- Вес, кг
- 0.608
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (3 000 шт)
- В упаковке
- 3000 шт
- Габариты
- 34.4 × 22.9 × 19 см
- Вес, кг
- 19.058
- Объём, м³
- 0.015
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 10.5 × 9.2 × 0.4
- Вес, кг
- 0.052
- Объём, м³
- —
- EAN / GTIN
