Наконечник штифтовой алюминиевый НША 16-14 (в упак. 50 шт.) REXANT
SDS_Group · артикул 07-4411
Изображение может отличаться от конкретного исполнения.
REXANT

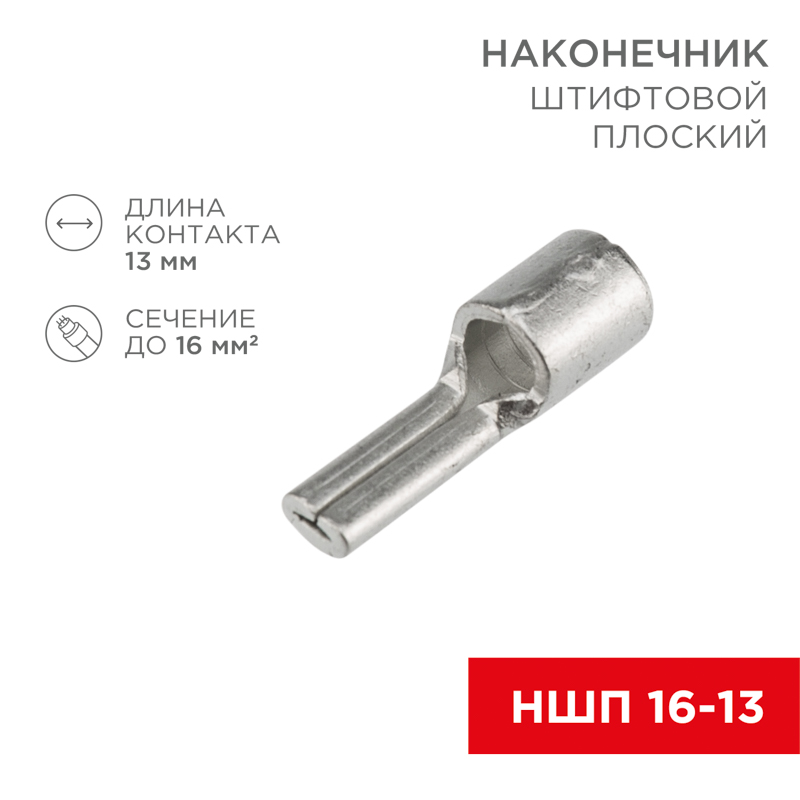

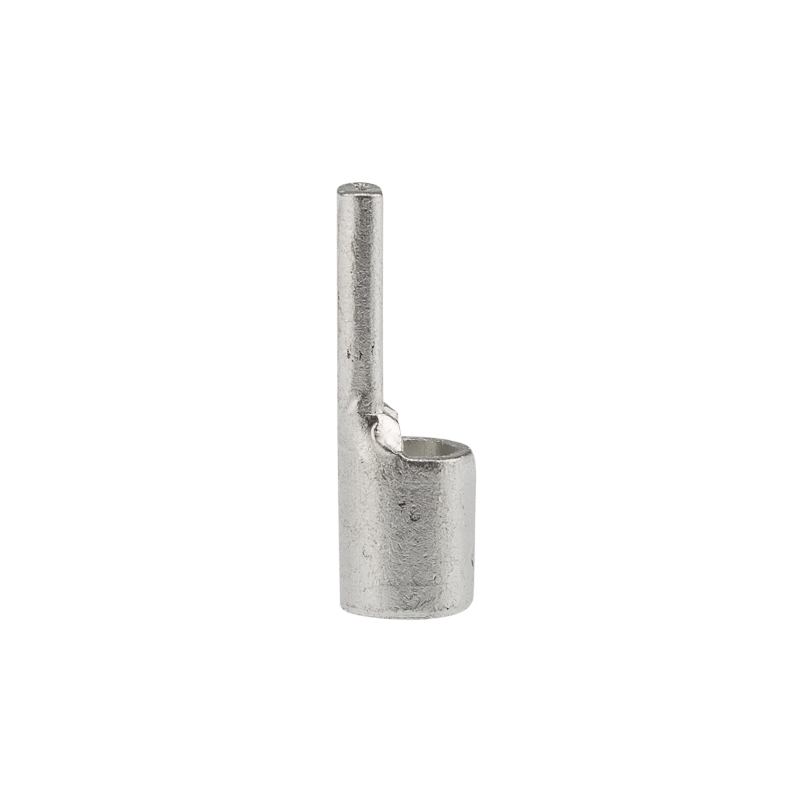

Наконечник штифтовой плоский кабельный (НШП) 16–13 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)85,0000 А
Номин поперечное сечение10–16 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение
Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 10-16 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (НТ-6010 арт. 12-3041).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 85,0000 А |
|---|---|
| Макс. токданные поставщика | 85 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 16–5 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 10–16 мм кв. |
|---|---|
| Длина изделияданные поставщика | 2,62 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 73 × 15 × 115 | 0.004 | — | |
| Групповая упаковка спец упаковка упак (200 шт) | 200 шт | 24.9 × 19.2 × 4.7 см | 0.833 | 0.002 | |
| Групповая упаковка кор (5 000 шт) | 5000 шт | 35.2 × 22.9 × 20.8 см | 21.382 | 0.017 | |
| Групповая упаковка упак (20 шт) | 20 шт | 8.9 × 10.7 × 0.3 | 0.082 | — |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 73 × 15 × 115
- Вес, кг
- 0.004
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- 24.9 × 19.2 × 4.7 см
- Вес, кг
- 0.833
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка кор (5 000 шт)
- В упаковке
- 5000 шт
- Габариты
- 35.2 × 22.9 × 20.8 см
- Вес, кг
- 21.382
- Объём, м³
- 0.017
- EAN / GTIN
-
Групповая упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 8.9 × 10.7 × 0.3
- Вес, кг
- 0.082
- Объём, м³
- —
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 6
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Наконечник штифтовой алюминиевый НША 16-14 (в упак. 50 шт.) REXANT
SDS_Group · артикул 07-4411
Наконечник штифтовой плоский кабельный (НШП) 10–12 REXANT
SDS_Group · артикул 08-1718
Наконечник штифтовой плоский кабельный (НШП) 10–12 REXANT
SDS_Group · артикул 08-1718
Наконечник штифтовой плоский кабельный (НШП) 25–15 REXANT
SDS_Group · артикул 08-1730
Наконечник штифтовой плоский кабельный (НШП) 25–15 REXANT
SDS_Group · артикул 08-1730
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
