Наконечник штыревой втулочный изолированный F-12 мм 10 мм² (НШВи 10-12) красный, в упак. 10 шт. REXANT
SDS_Group · артикул 06-0410-A
Изображение может отличаться от конкретного исполнения.
REXANT

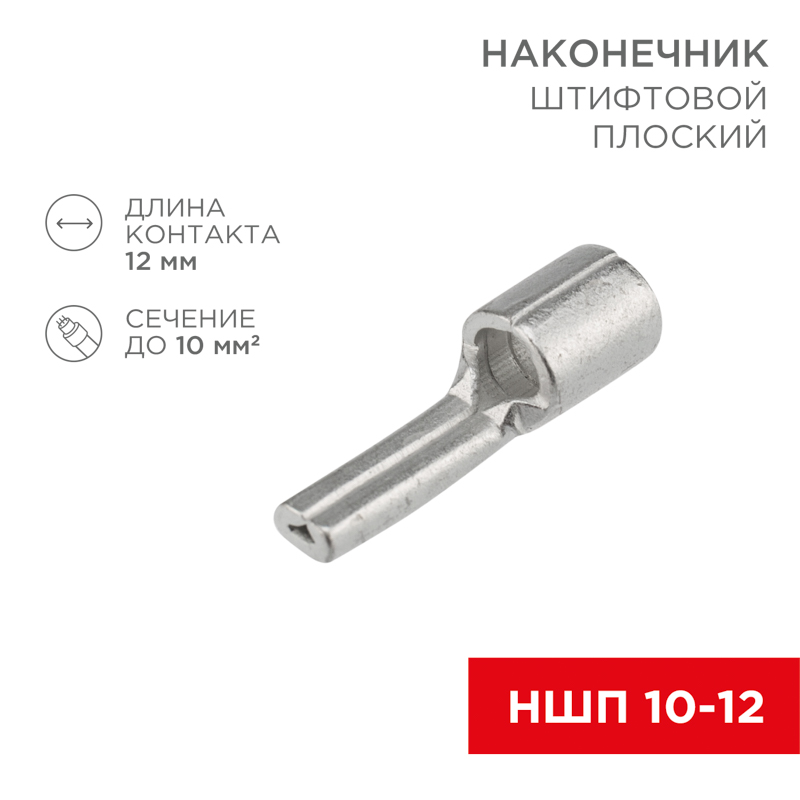

Наконечник штифтовой плоский кабельный (НШП) 10–12 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)70,0000 А
Номин поперечное сечение6–10 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение

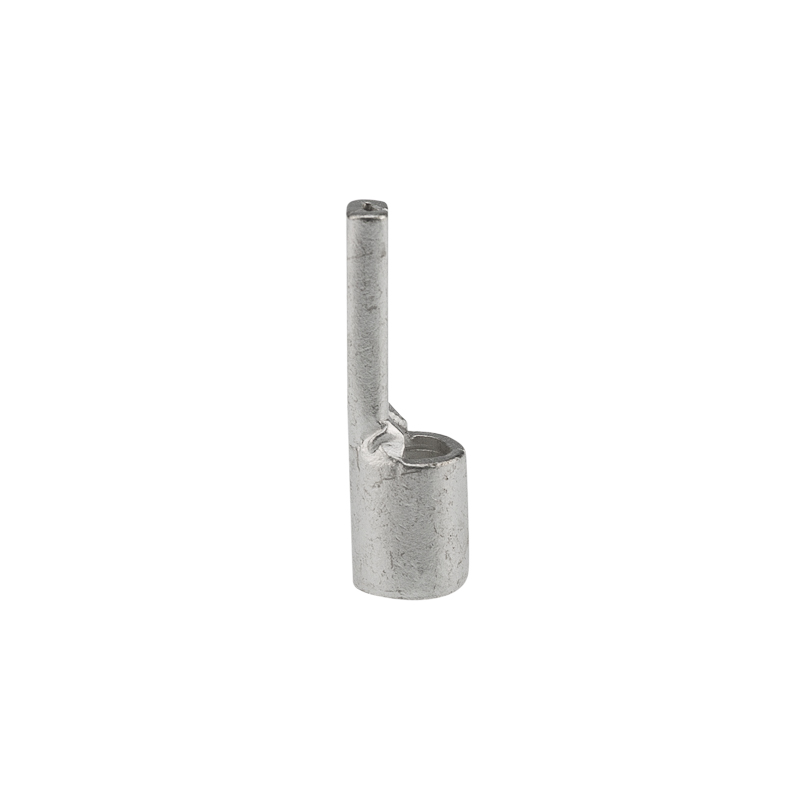

Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 6-10 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (НТ-6010 арт. 12-3041).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 70,0000 А |
|---|---|
| Макс. токданные поставщика | 70 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 13–7 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 6–10 мм кв. |
|---|---|
| Длина изделияданные поставщика | 2,25 см |

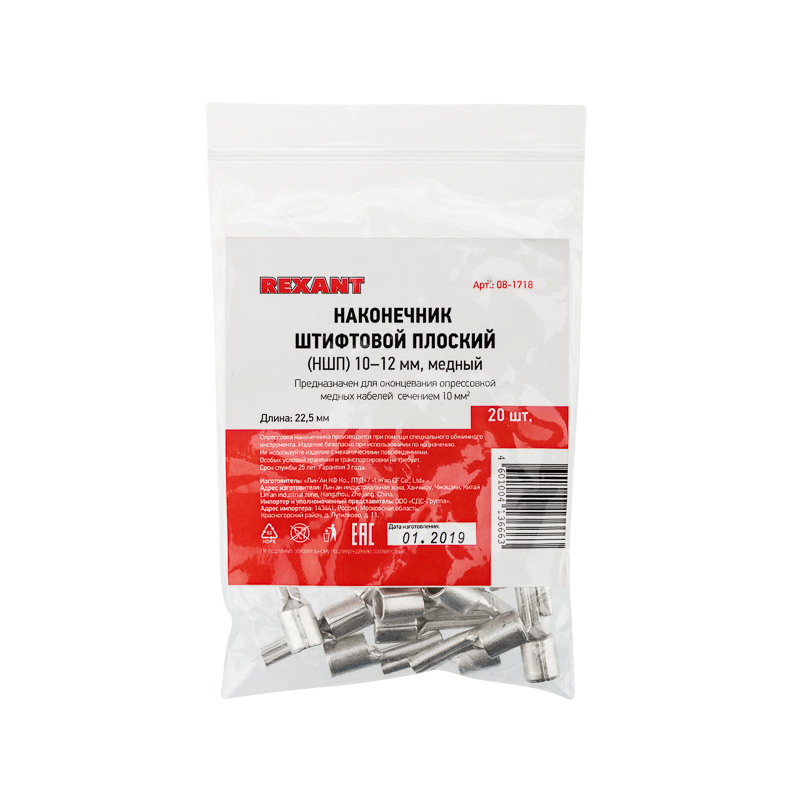

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 20 шт | 73 × 10 × 115 | 0.001 | — | |
| Групповая упаковка спец упаковка упак (200 шт) | 200 шт | 21.4 × 16.3 × 2.4 см | 0.147 | 0.001 | |
| Групповая упаковка упак (20 шт) | 20 шт | 10.5 × 9.3 × 1 | 0.045 | — | |
| Групповая упаковка спец упаковка кор (10 000 шт) | 10000 шт | 35 × 30 × 32 см | 22.995 | 0.034 |
-
Базовая единица шт
- В упаковке
- 20 шт
- Габариты
- 73 × 10 × 115
- Вес, кг
- 0.001
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (200 шт)
- В упаковке
- 200 шт
- Габариты
- 21.4 × 16.3 × 2.4 см
- Вес, кг
- 0.147
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 10.5 × 9.3 × 1
- Вес, кг
- 0.045
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (10 000 шт)
- В упаковке
- 10000 шт
- Габариты
- 35 × 30 × 32 см
- Вес, кг
- 22.995
- Объём, м³
- 0.034
- EAN / GTIN
