Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм² (НВи 1.5-3/НВи 1,25-3) красный, в упак. 10 шт. REXANT
SDS_Group · артикул 06-0402-A
Изображение может отличаться от конкретного исполнения.
REXANT
Наконечник штифтовой плоский кабельный (НШП) 1.5–12 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)10,0000 А
Номин поперечное сечение0,5–1,5 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение

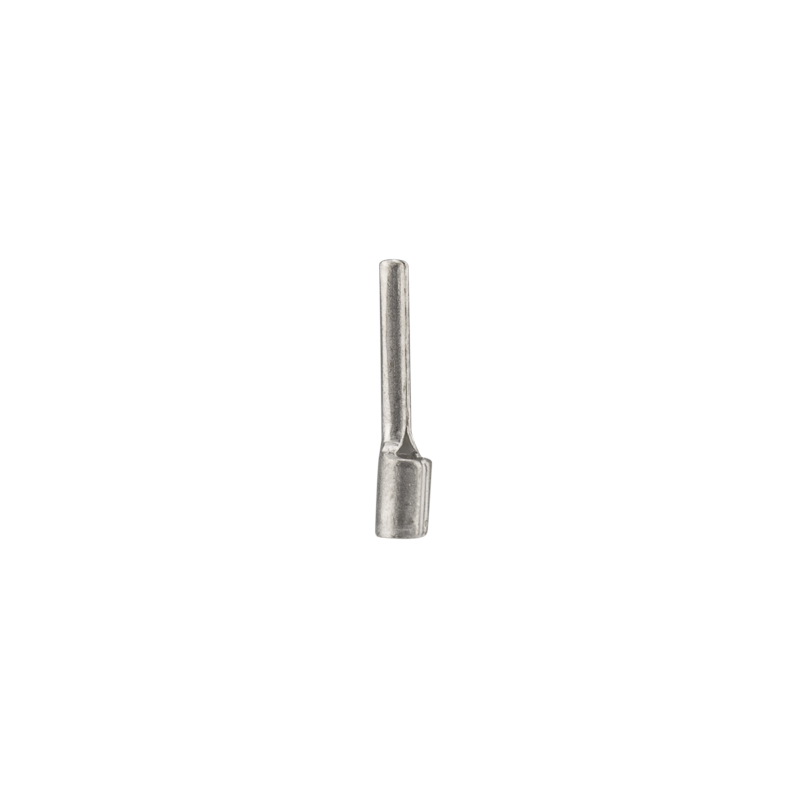

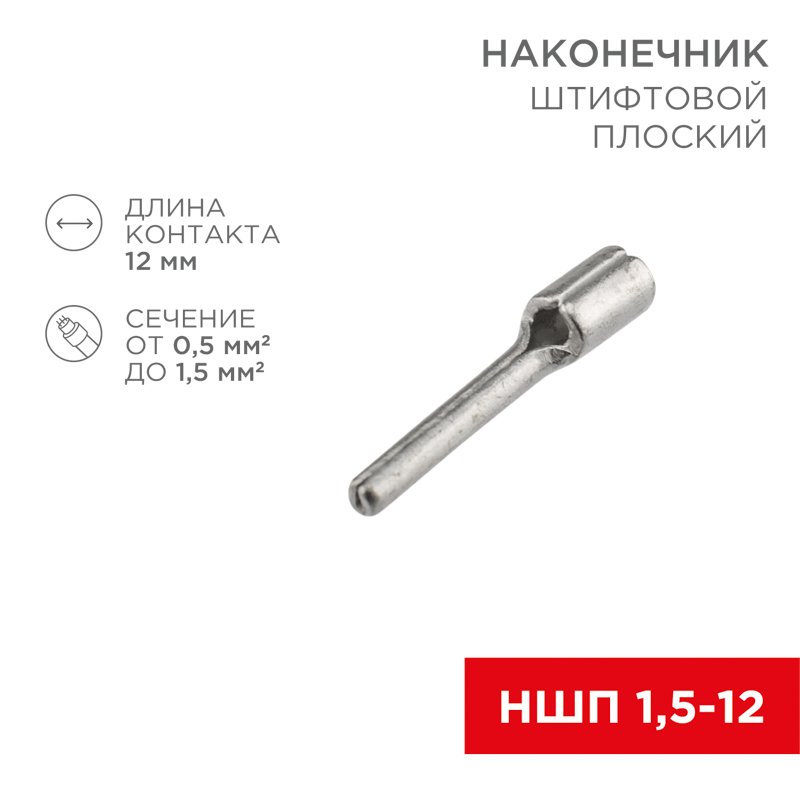

Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 0,5-1,5 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 10,0000 А |
|---|---|
| Макс. токданные поставщика | 10 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 22–16 |
| Применениеданные поставщика | Оконцевание провода |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 0,5–1,5 мм кв. |
|---|---|
| Длина изделияданные поставщика | 1,7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 70 × 5 × 110 | 0.001 | — | |
| Групповая упаковка кор (25 000 шт) | 25000 шт | 62 × 42 × 20 см | 13.9 | 0.052 | |
| Групповая упаковка упак (50 шт) | 50 шт | 12.2 × 9.9 × 2 | 0.024 | — |
-
