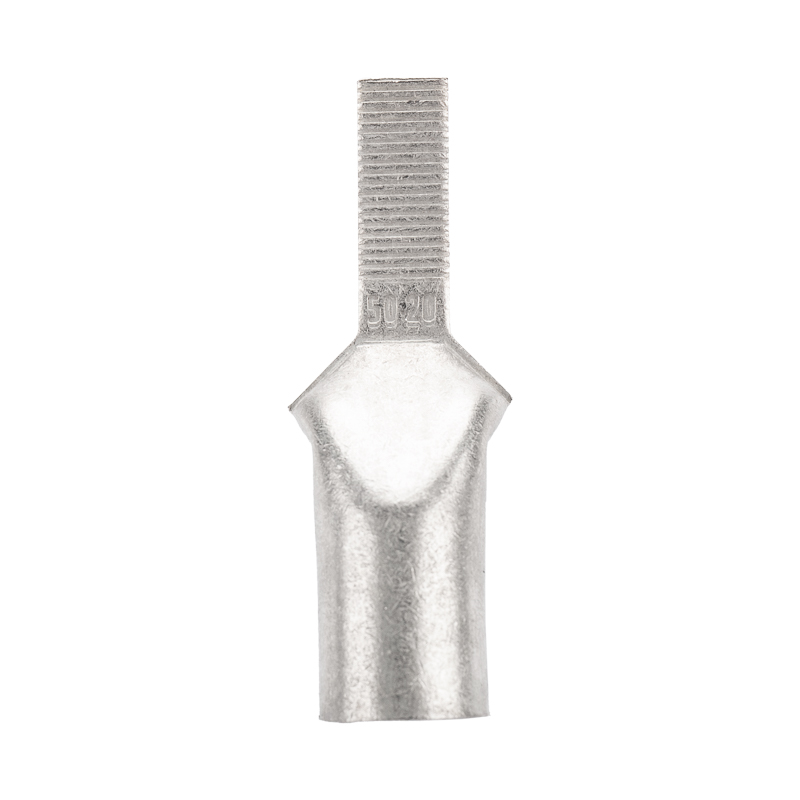

Наконечник штифтовой медный луженый НШМЛ 50-7х20 (50 мм² - Ø7мм) (в упак. 2 шт.) REXANT
SDS_Group · артикул 07-8467-1
Изображение может отличаться от конкретного исполнения.
REXANT

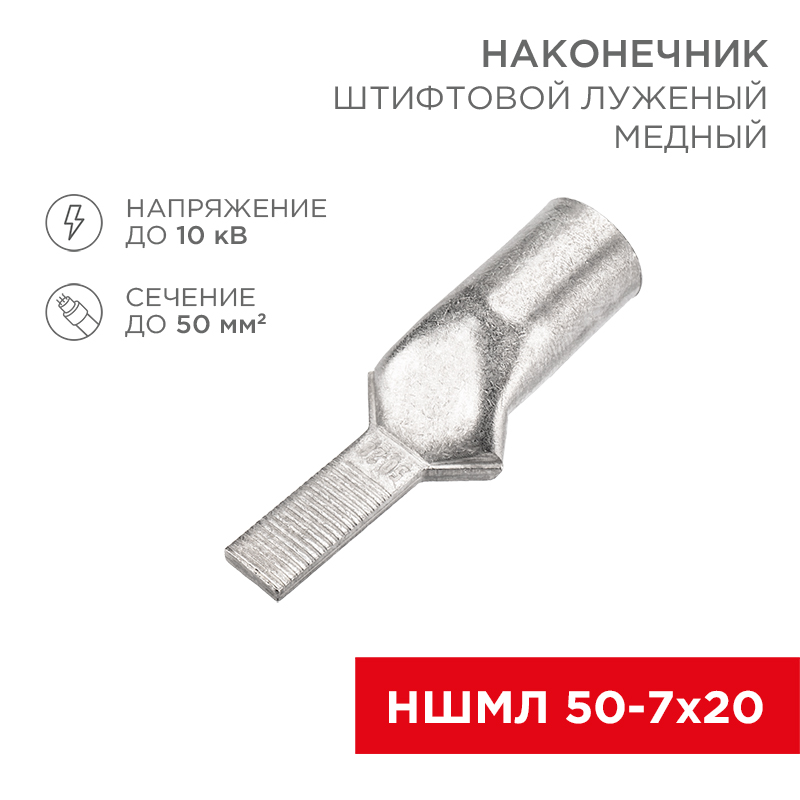

Наконечник штифтовой медный луженый НШМЛ 50-7х20 (50мм² - Ø7мм) (в упак. 10 шт.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Макс. ток (Imax)105,0000 А
Номин поперечное сечение50–50 мм кв.
Защитное покрытие поверхностиЛужёный (-ая)
ИзоляцияНет (без)
Форма фланцаПлоский штырь
МатериалМедь
Форма гильзы/муфтыКороткая
ИзолированныйНет
Описание и назначение
Наконечник штифтовой НШМЛ 50-7х20 (50 мм² - Ø 7 мм) REXANT используется для подключения проводников к автоматическим выключателям и к электрическим устройствам с зауженной шириной контактной площадки.
Материал изготовления – медь, подвергнутая лужению, что обеспечивает защиту от коррозии, гарантирует высокое качество соединения, а также позволяет сохранить электрическую проводимость наконечника на протяжении длительного времени.

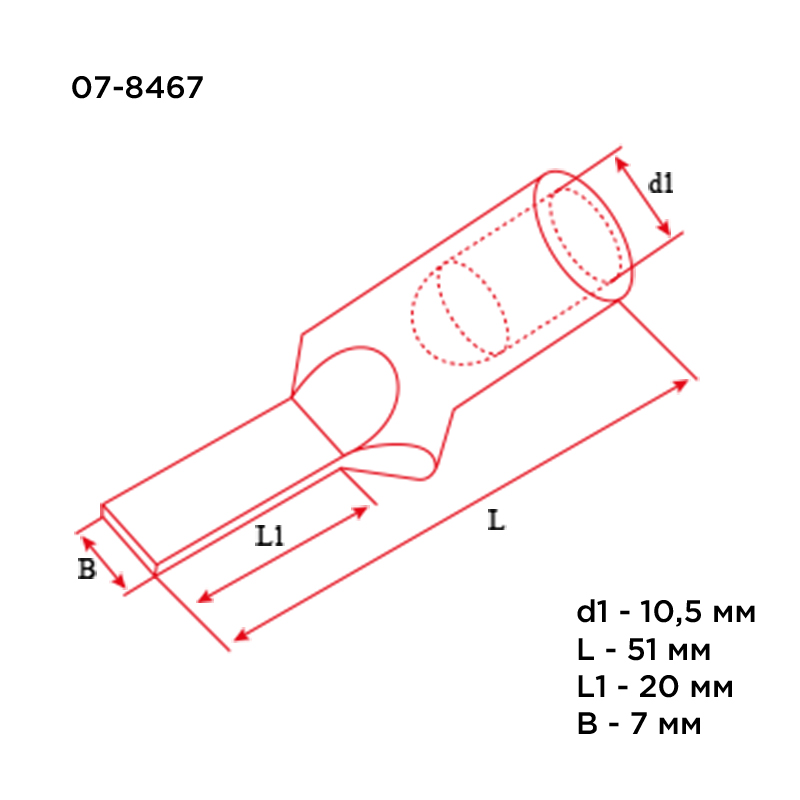

Структура обозначения:
Н — наконечник;
Ш — штифтовой;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженая — покрытие;
50 — номинальное сечение наконечника, мм²;
7 — ширина контактной площадки, мм;
20— длина контактной площадки, мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–80 |
|---|---|
| Подходит для высокотемпературного кабеля (до 650)EF007812 | Нет |
| Форма гильзы/муфтыEF007866 | Короткая |
Электрические и световые параметры 2
| Макс. ток (Imax)EF000877 | 105,0000 А |
|---|---|
| Макс. токданные поставщика | 105 А |
Материалы и конструкция 9
| Защитное покрытие поверхностиEF000139 | Лужёный (-ая) |
|---|---|
| ИзоляцияEF000155 | Нет (без) |
| МатериалEF002169 | Медь |
| Подходит для тонкожильных (многопроволочных) проводниковEF007804 | Да |
| Подходит для плоских проводниковEF007805 | Нет |
| Подходит для лаковой изоляцииEF007815 | Нет |
| Подходит для сплошных (однопроволочных) жилEF007816 | Нет |
| Подходит для многожильных (многопроволочных) проводниковEF007818 | Да |
| Подходит для круглых проводниковEF007820 | Нет |
Классификация и назначение 4
| Форма фланцаEF001339 | Плоский штырь |
|---|---|
| Классификация по AWG (Американская классификация проводов)EF004498 | 9–0 |
| Применениеданные поставщика | Подключение проводников |
| Серияданные поставщика | Наконечник |
Прочие характеристики 4
| ИзолированныйEF000019 | Нет |
|---|---|
| Для полностью защищенных соединенийEF001343 | Нет |
| Упаковка в рулон/лентуEF001714 | Нет |
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Номин поперечное сечениеEF005124 | 50–50 мм кв. |
|---|---|
| Высота изделияданные поставщика | 1,1 см |
| Длина изделияданные поставщика | 5,1 см |
| Ширина изделияданные поставщика | 1,1 см |

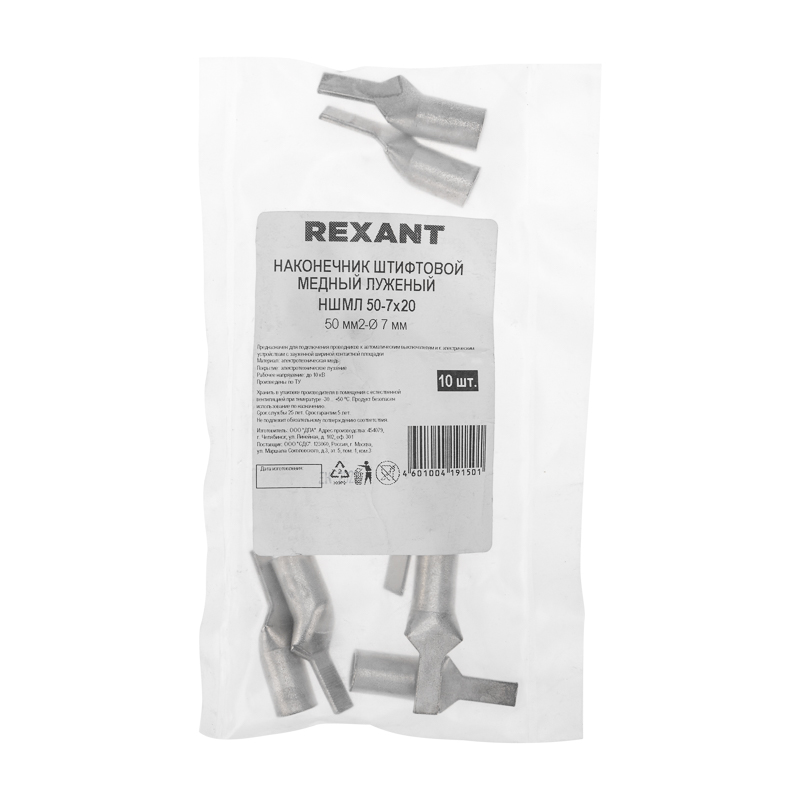

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица кор ( шт) | 1 шт | — | — | — | |
| Базовая единица шт | 10 шт | 51 × 11 × 11 | 0.015 | — | |
| Групповая упаковка упак (500 шт) | 500 шт | — | — | — | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
-
Базовая единица кор ( шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 51 × 11 × 11
- Вес, кг
- 0.015
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (500 шт)
- В упаковке
- 500 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
