Наконечник НкИш 1,5-2,5 синий (100шт/упак) IEK
IEK · артикул UNL11-L23-A27
Изображение может отличаться от конкретного исполнения.
IEK

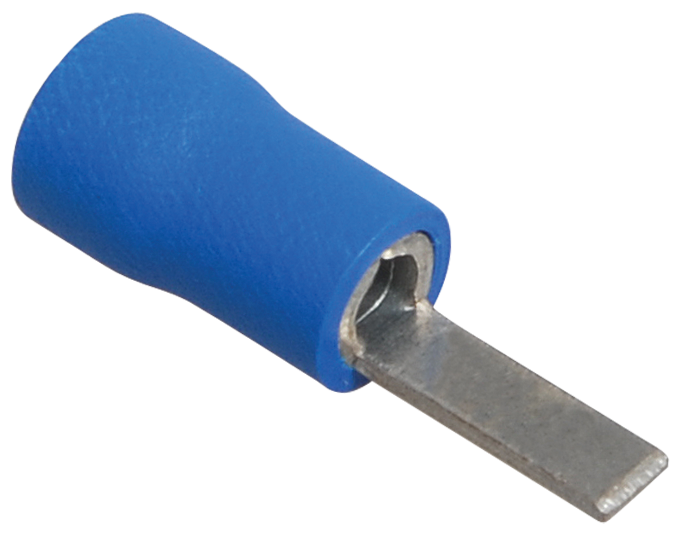

Наконечник НпИш 1,5-2,5 синий (100шт/упак) IEK
ИсточникКаталог IEK
КлассификацияEC001052
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
ИзолированныйДа
Номин ток27
Общ длина19.5
Форма фланцаПлоский штырь
Цвет изоляцииСиний/голубой
МатериалМедь
Температура эксплуатации-10...75
Описание и назначение
Наконечники штыревые изолированные - круглые (НкИш) и плоские (НпИш) - предназначены для оконцевания медных многопроволочных проводников, применяемых в различных аппаратах управления и системах, требующих оперативной коммутации цепи. С помощью таких проводников проводится присоединение таймеров ТЭ, ТЭМ и ТО, а также модульной кнопки управления КМУ 11 TM IEK.
Применяются несколько способов крепежа наконечников: винтовой зажим, пружинный зажим и др. В зависимости от формы и устройства контактной клеммы и функциональных требований предпочтение может быть отдано той или иной модификации штыревых наконечников.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10...75 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3.1 |
Электрические и световые параметры 2
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин токEF000227 | 27 |
Материалы и конструкция 3
| Цвет изоляцииEF001715 | Синий/голубой |
|---|---|
| МатериалEF002169 | Медь |
| Материал изоляцииEF008118 | ПВХ (PVC) |
Классификация и назначение 1
| Форма фланцаEF001339 | Плоский штырь |
|---|
Прочие характеристики 2
| ИзолированныйEF000019 | Да |
|---|---|
| В соотв с DINEF007982 | Нет |
Размеры и упаковка
Изделие
| Общ длинаEF000369 | 19.5 |
|---|---|
| Метрический размер болта - МEF003649 | - |
| Номин поперечное сечениеEF005124 | 1,5...2,5 |
| Длина присоединительной частиданные поставщика | 9 мм |
| Макс диаметр кабеля по изоляцииданные поставщика | 5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 100 упак | 0.08 × 0.07 × 0.01 см | 0.065 | 0.000056 | |
| Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ | 15 упак | 0.175 × 0.12 × 0.075 м | 0.98 | 0.001575 | |
| TRANSPORTING ГОФРОКОРОБ | 180 упак | 0.165 × 0.38 × 0.37 м | 11.76 | 0.023199 |
-
Базовая единица ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 100 упак
- Габариты
- 0.08 × 0.07 × 0.01 см
- Вес, кг
- 0.065
- Объём, м³
- 0.000056
- EAN / GTIN
-
Групповая упаковка ПАКЕТ ПРЯМОУГОЛЬНЫЙ
- В упаковке
- 15 упак
- Габариты
- 0.175 × 0.12 × 0.075 м
- Вес, кг
- 0.98
- Объём, м³
- 0.001575
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 180 упак
- Габариты
- 0.165 × 0.38 × 0.37 м
- Вес, кг
- 11.76
- Объём, м³
- 0.023199
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Каталог производителя
Рекомендовано производителем 1
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
